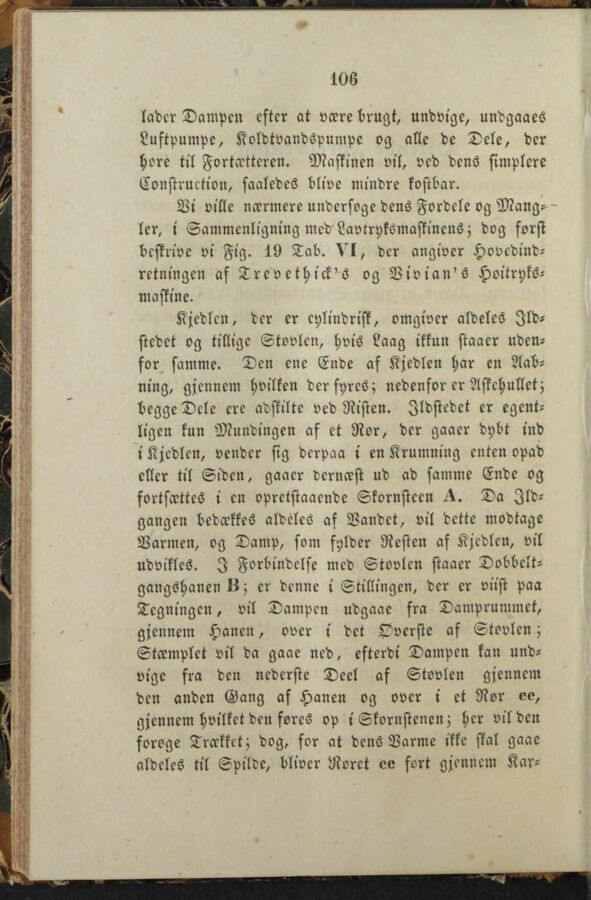

106
lader Dampen ester at være brugt, undvige, undgaaeS
Luftpumpe, Koldtvandspumpe og alle de Dele, der
hore til Fortætteren. Maskinen vil, ved dens simplere
Construction, saaledes blive mindre kostbar.
Vi ville na?rmere undersoge dens Fordele og Mang-^^
ler, i Sammenligning med Lavtryksmaskinensi dog forst
beskrive vi Fig. 19 Tab. VI, der angiver Hovcdind-
retningen af Trevethick’s og Vivian’s Høitryks-
maskine.
Kjedlen, der er eylindrist, omgiver aldeles Ild
stedet og tillige Støvlen, hvis Laag ikkun staaer uden
for. samme. Den ene Ende af Kjedlen har en Aab-
ning, gjennem hvilken der fyres; nedenfor er Affehullet;
begge Dele ere adskilte ved Risten. Ildstedet er egent
lige» kun Mundingen af et Nor, der gaaer dybt ind
iKjedlen, vender sig derpaa i en Krumning enten opad
eller til Siden, gaaer dernæst ud ad samme Ende og
fortfcettes i en opretstaaende Skornsteen Da Ild-
gangen bedækkes aldeles af Vandet, vil dette modtage
Varmen, og Damp, som fylder Resten af Kjedlen, vil
udvikles. IForbindelse med Støvlen staaer Dobbelt-
gangshanen ; er denne i Stillingen, der er viist paa
Tegningen, vil Dampen udgaae sra Damprummet,
gjennem Hanen, over i det L^verste af Stevlen;
Stæmplet vil da gaae ned, efterdi Dampen kan und
vige fra den nederste Deel af Støvlen gjennem
den anden Gang af Hanen og over i et Ror ee,
gjennem hvilket den fores op iSkornstenen; her vilden
foroge Tra’kket; dog, for at dens Varme ikke stal gaae
aldeles til Spilde, bliver Roret ee fort gjennem Kar
