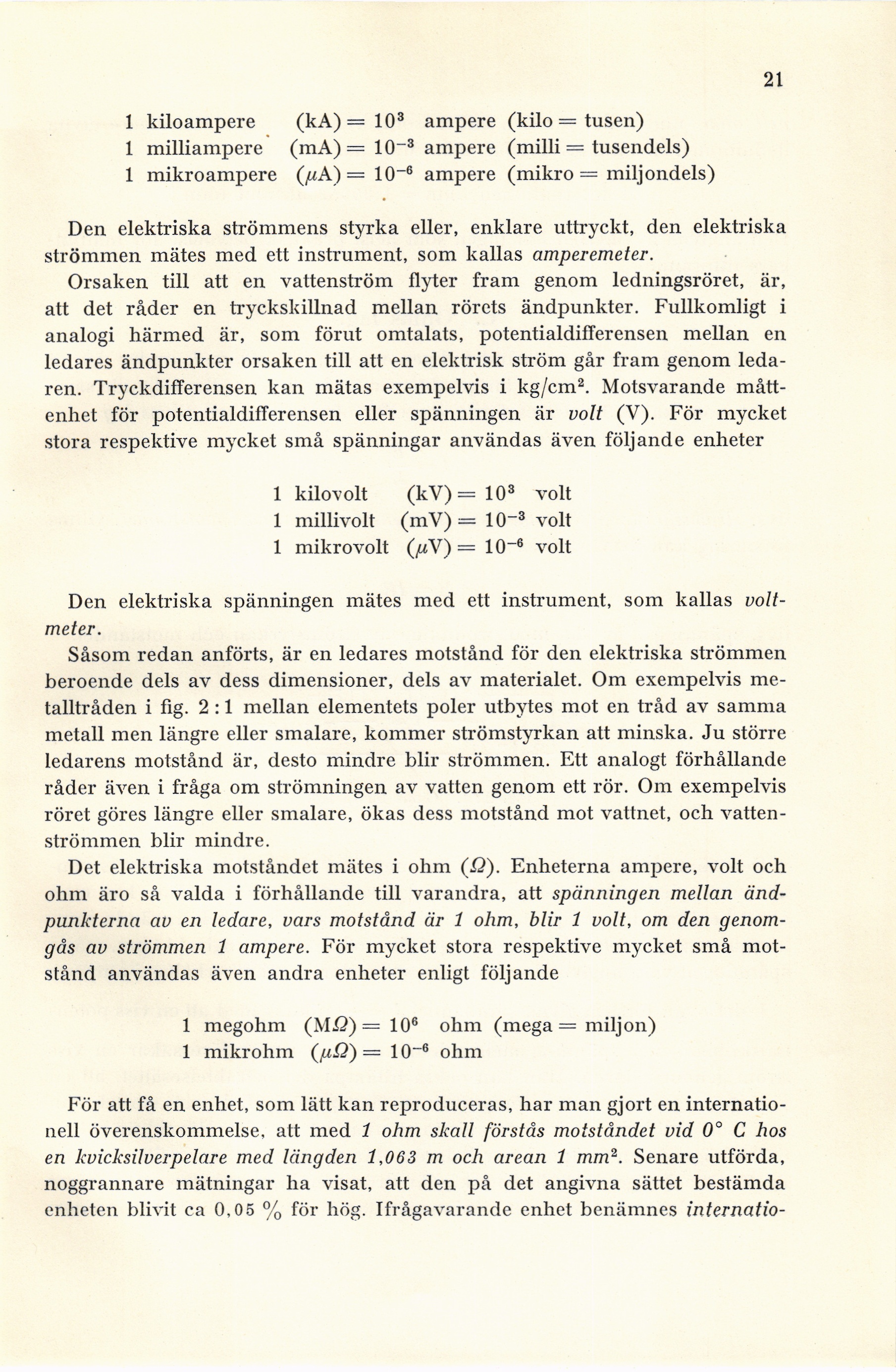

21
1 kiloampere (kA) = 103 ampere (kilo = tusen)
1 milliampére (mA) = 10-3 ampere (milli = tusendels)
1 mikroampere (/uA)= 10-6 ampere (mikro = miljondels)
Den elektriska strömmens styrka eller, enklare uttryckt, den elektriska
strömmen mätes med ett instrument, som kallas amperemeter.
Orsaken till att en vattenström flyter fram genom ledningsröret, är,
att det råder en tryckskillnad mellan rörets ändpunkter. Fullkomligt i
analogi härmed är, som förut omtalats, potentialdifferensen mellan en
ledares ändpunkter orsaken till att en elektrisk ström går fram genom
ledaren. Tryckdifferensen kan mätas exempelvis i kg/cm2. Motsvarande
måttenhet för potentialdifferensen eller spänningen är voit (V). För mycket
stora respektive mycket små spänningar användas även följande enheter
1 kilovolt (kV) = 103 voit
1 millivolt (mV) = 10"3 voit
1 mikrovolt (/uV) = 10~6 voit
Den elektriska spänningen mätes med ett instrument, som kallas
voltmeter.
Såsom redan anförts, är en ledares motstånd för den elektriska strömmen
beroende dels av dess dimensioner, dels av materialet. Om exempelvis
metalltråden i fig. 2 :1 mellan elementets poler utbytes mot en tråd av samma
metall men längre eller smalare, kommer strömstyrkan att minska. Ju större
ledarens motstånd är, desto mindre blir strömmen. Ett analogt förhållande
råder även i fråga om strömningen av vatten genom ett rör. Om exempelvis
röret göres längre eller smalare, ökas dess motstånd mot vattnet, och
vattenströmmen blir mindre.
Det elektriska motståndet mätes i ohm (ß). Enheterna ampere, voit och
ohm äro så valda i förhållande till varandra, att spänningen mellan
ändpunkterna av en ledare, vars motstånd är 1 ohm, blir 1 voit, om den
genomgås av strömmen i ampere. För mycket stora respektive mycket små
motstånd användas även andra enheter enligt följande
1 megohm (Mß) = 106 ohm (mega = miljon)
1 mikrohm (fiü)= 10~6 ohm
För att få en enhet, som lätt kan reproduceras, har man gjort en
internationell överenskommelse, att med 1 ohm skall förstås motståndet vid 0° C hos
en kvicksilverpelare med längden 1,063 m och arean 1 mm2. Senare utförda,
noggrannare mätningar ha visat, att den på det angivna sättet bestämda
enheten blivit ca 0,05 % för hög. Ifrågavarande enhet benämnes internatio-
