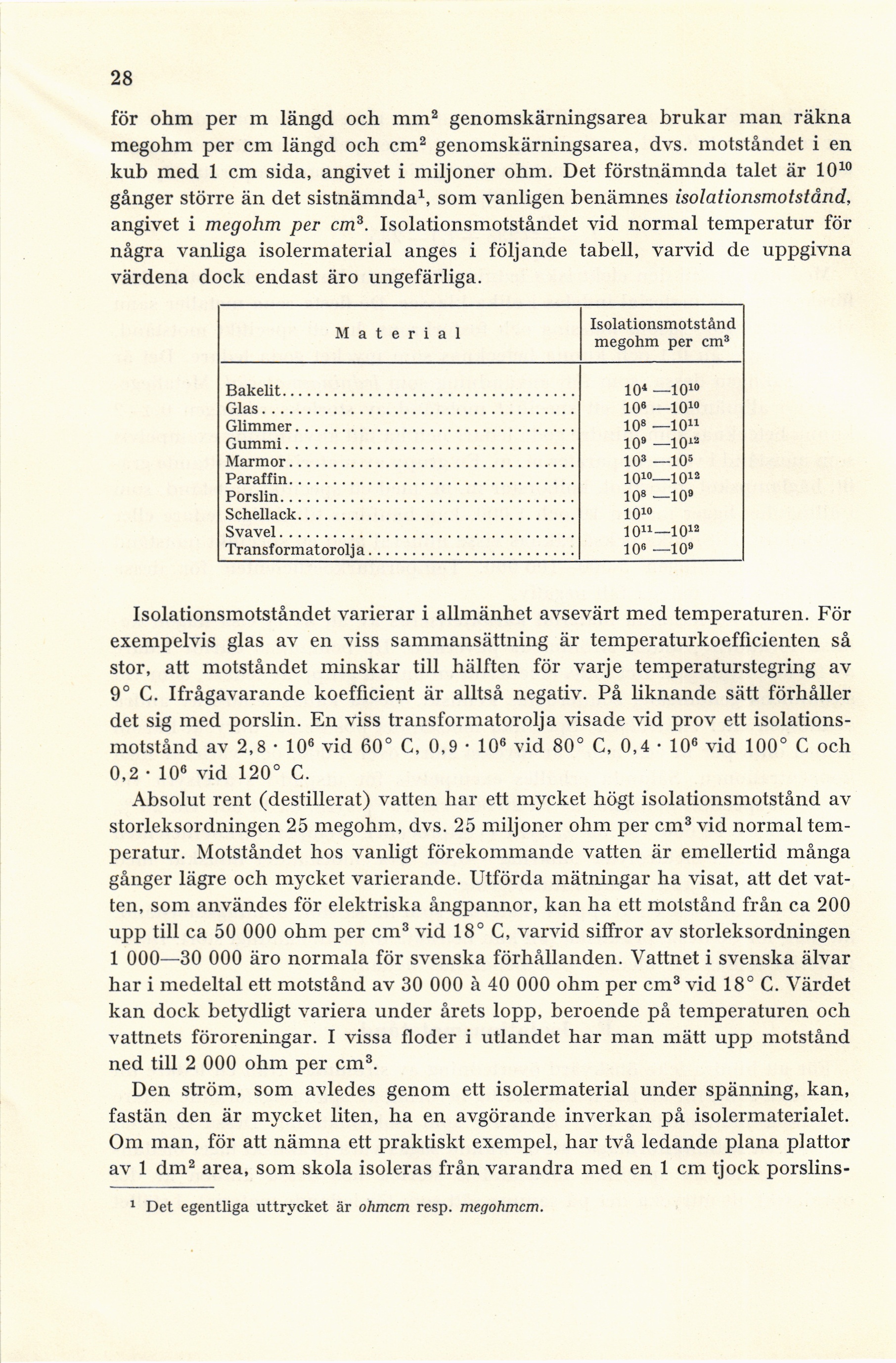

28
för ohm per m längd och mm2 genomskärningsarea brukar man räkna
megohm per cm längd och cm2 genomskärningsarea, dvs. motståndet i en
kub med 1 cm sida, angivet i miljoner ohm. Det förstnämnda talet är 1010
gånger större än det sistnämnda1, som vanligen benämnes isolationsmotstånd,
angivet i megohm per cm3. Isolationsmotståndet vid normal temperatur för
några vanliga isolermaterial anges i följande tabell, varvid de uppgivna
värdena dock endast äro ungefärliga.
Material Isolationsmotstånd megohm per cm3
Bakelit.................................. 104 —1010
106 —1010
Glimmer................................ 108 —10"
Gummi................................. 10» —10ia
103 —105
Paraffin................................. 1010—1012
Porslin.................................. 108 —10»
Schellack................................ 1010
Svavel.................................. 1011—1012
Transformatorolja........................ 106 —109
Isolationsmotståndet varierar i allmänhet avsevärt med temperaturen. För
exempelvis glas av en viss sammansättning är temperaturkoefficienten så
stor, att motståndet minskar till hälften för varje temperaturstegring av
9° C. Ifrågavarande koefficient är alltså negativ. På liknande sätt förhåller
det sig med porslin. En viss transformatorolja visade vid prov ett
isolationsmotstånd av 2,8 • 106 vid 60° C, 0,9 • 106 vid 80° C, 0,4 • 106 vid 100° C och
0,2 • 106 vid 120° C.
Absolut rent (destillerat) vatten har ett mycket högt isolationsmotstånd av
storleksordningen 25 megohm, dvs. 25 miljoner ohm per cm3 vid normal
temperatur. Motståndet hos vanligt förekommande vatten är emellertid många
gånger lägre och mycket varierande. Utförda mätningar ha visat, att det
vatten, som användes för elektriska ångpannor, kan ha ett motstånd från ca 200
upp till ca 50 000 ohm per cm3 vid 18° C, varvid siffror av storleksordningen
1 000—30 000 äro normala för svenska förhållanden. Vattnet i svenska älvar
har i medeltal ett motstånd av 30 000 à 40 000 ohm per cm3 vid 18° C. Värdet
kan dock betydligt variera under årets lopp, beroende på temperaturen och
vattnets föroreningar. I vissa floder i utlandet har man mätt upp motstånd
ned till 2 000 ohm per cm3.
Den ström, som avledes genom ett isolermaterial under spänning, kan,
fastän den är mycket liten, ha en avgörande inverkan på isolermaterialet.
Om man, för att nämna ett praktiskt exempel, har två ledande plana plattor
av 1 dm2 area, som skola isoleras från varandra med en 1 cm tjock porslins-
1 Det egentliga uttrycket är ohmcm resp. megohmcm.
