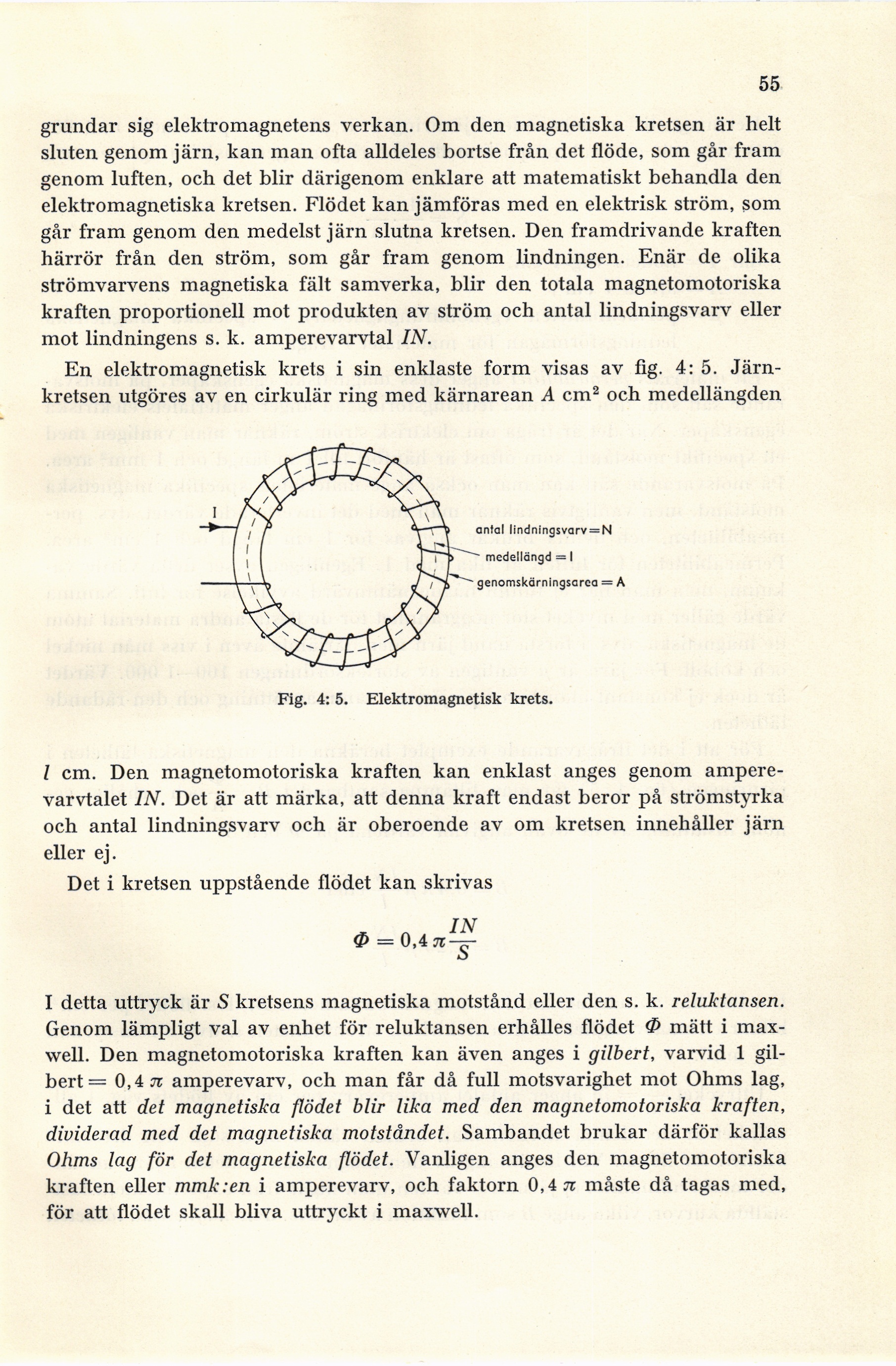

Full resolution (JPEG) - On this page / på denna sida - 4. Elektromagnetism - C. Ohms lag för den elektromagnetiska kretsen
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
55
grundar sig elektromagnetens verkan. Om den magnetiska kretsen är helt
sluten genom järn, kan man ofta alldeles bortse från det flöde, som går fram
genom luften, och det blir därigenom enklare att matematiskt behandla den
elektromagnetiska kretsen. Flödet kan jämföras med en elektrisk ström, som
går fram genom den medelst järn slutna kretsen. Den framdrivande kraften
härrör från den ström, som går fram genom lindningen. Enär de olika
strömvarvens magnetiska fält samverka, blir den totala magnetomotoriska
kraften proportionell mot produkten av ström och antal lindningsvarv eller
mot lindningens s. k. amperevarvtal IN.
En elektromagnetisk krets i sin enklaste form visas av fig. 4:5.
Järnkretsen utgöres av en cirkulär ring med kärnarean A cm2 och medellängden
I cm. Den magnetomotoriska kraften kan enklast anges genom
amperevarvtalet IN. Det är att märka, att denna kraft endast beror på strömstyrka
och antal lindningsvarv och är oberoende av om kretsen innehåller järn
eller ej.
Det i kretsen uppstående flödet kan skrivas
I detta uttryck är S kretsens magnetiska motstånd eller den s. k. reluktansen.
Genom lämpligt val av enhet för reluktansen erhålles flödet O mätt i
maxwell. Den magnetomotoriska kraften kan även anges i gilbert, varvid 1
gilbert = 0,4 n amperevarv, och man får då full motsvarighet mot Ohms lag,
i det att det magnetiska flödet blir lika med den magnetomotoriska kraften,
dividerad med det magnetiska motståndet. Sambandet brukar därför kallas
Ohms lag för det magnetiska flödet. Vanligen anges den magnetomotoriska
kraften eller mmk:en i amperevarv, och faktorn 0,4 n måste då tagas med,
för att flödet skall bliva uttryckt i maxwell.
antal lindnlngsvarv = N
medellängd — I
genomskärningsarca = A
Fig. 4: 5. Elektromagnetisk krets.
0 =
