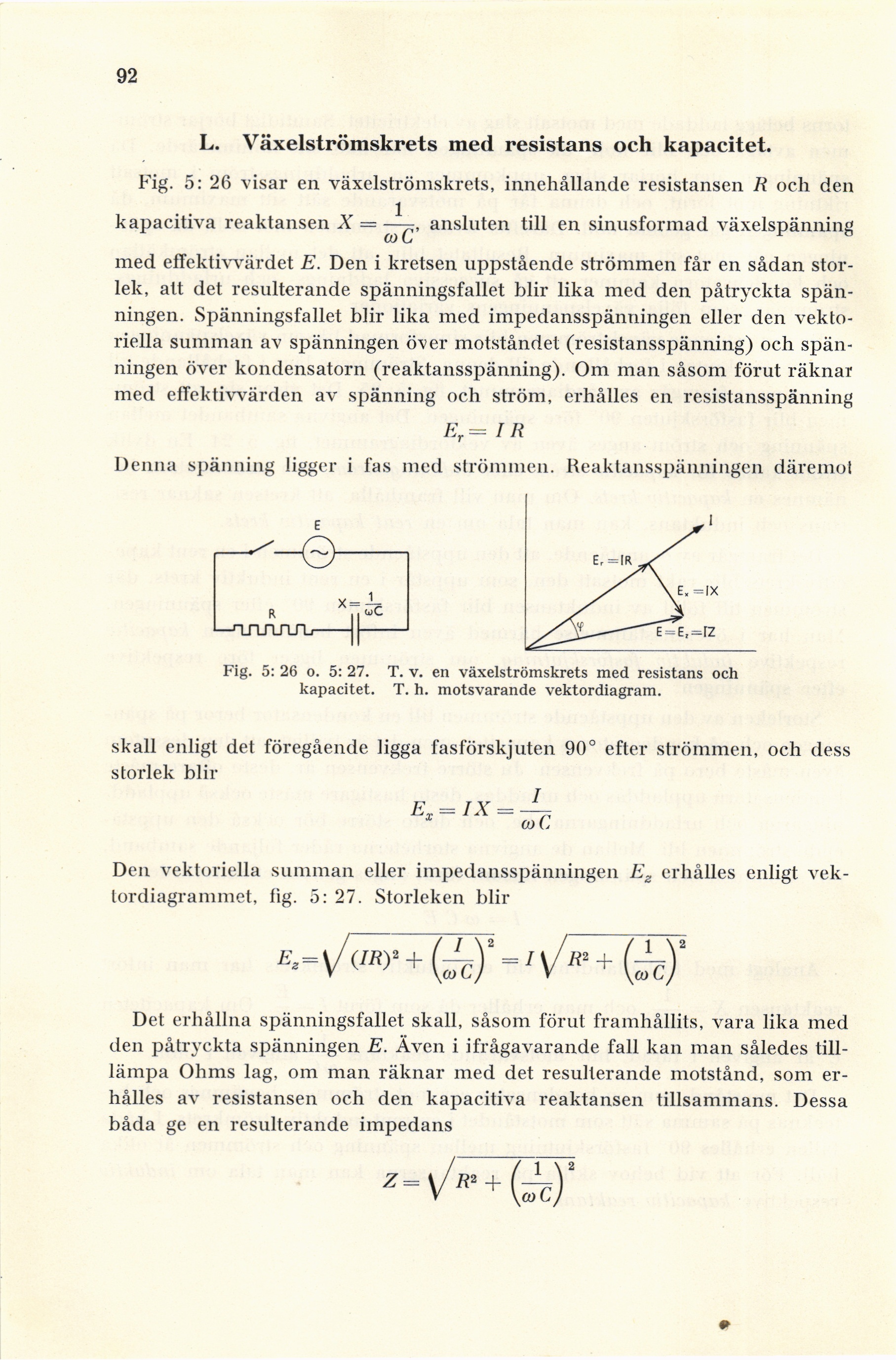

92
L. Växelströmskrets med resistans och kapacitet.
Fig. 5: 26 visar en växelströmskrets, innehållande resistansen R och den
kapacitiva reaktansen X = , ansluten till en sinusformad växelspänning
cat
med effektiwärdet E. Den i kretsen uppstående strömmen får en sådan
storlek, att det resulterande spänningsfallet blir lika med den påtryckta
spänningen. Spänningsfallet blir lika med impedansspänningen eller den
vekto-riella summan av spänningen över motståndet (resistansspänning) och
spänningen över kondensatorn (reaktansspänning). Om man såsom förut räknar
med effektiwärden av spänning och ström, erhålles en resistansspänning
Denna spänning ligger i fas med strömmen. Reaktansspänningen däremot
skall enligt det föregående ligga fasförskjuten 90° efter strömmen, och dess
storlek blir
Ex = IX = -L
x æC
Den vektoriella summan eller impedansspänningen Ez erhålles enligt
vektordiagrammet, lig. 5: 27. Storleken blir
Det erhållna spänningsfallet skall, såsom förut framhållits, vara lika med
den påtryckta spänningen E. Även i ifrågavarande fall kan man således
till-lämpa Ohms lag, om man räknar med det resulterande motstånd, som
erhålles av resistansen och den kapacitiva reaktansen tillsammans. Dessa
båda ge en resulterande impedans
z=\/R2+(^y
Er= IR
E
Fig. 5: 26 o. 5: 27. T. v. en växelströmskrets med resistans och
kapacitet. T. h. motsvarande vektordiagram.
