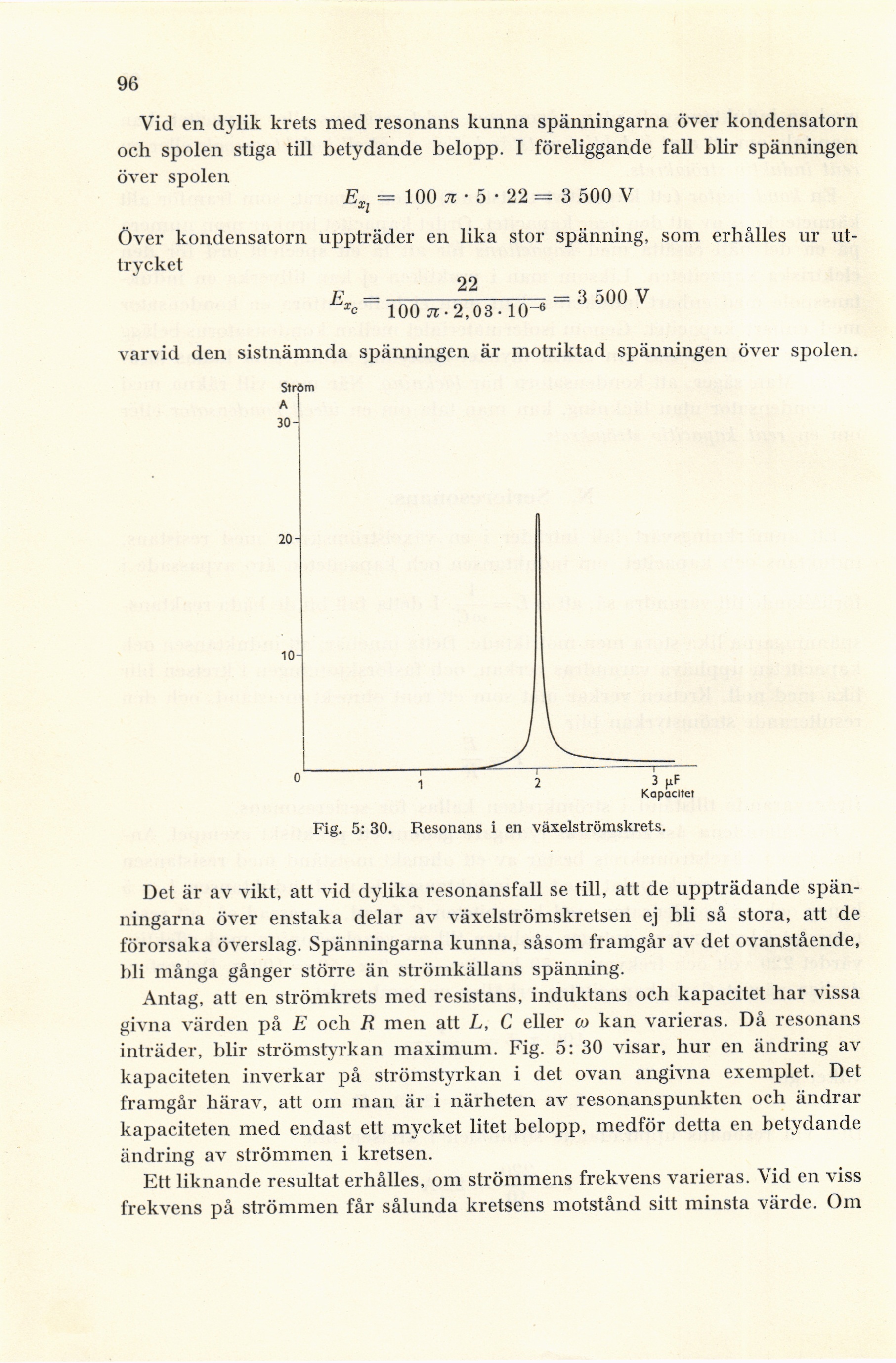

96
Vid en dylik krets med resonans kunna spänningarna över kondensatorn
och spolen stiga till betydande belopp. I föreliggande fall blir spänningen
över spolen
E. = 100 n • 5 • 22 = 3 500 V
H
Över kondensatorn uppträder en lika stor spänning, som erhålles ur
uttrycket
22
Æ*-100n.2,08-10^ 3 600 V
varvid den sistnämnda spänningen är motriktad spänningen över spolen.
Ström
A
3(H
20-
10-
3 KF
Kapacitet
Fig. 5: 30. Resonans i en växelströmskrets.
Det är av vikt, att vid dylika resonansfall se till, att de uppträdande
spänningarna över enstaka delar av växelströmskretsen ej bli så stora, att de
förorsaka överslag. Spänningarna kunna, såsom framgår av det ovanstående,
bli många gånger större än strömkällans spänning.
Antag, att en strömkrets med resistans, induktans och kapacitet har vissa
givna värden på E och R men att L, C eller co kan varieras. Då resonans
inträder, blir strömstyrkan maximum. Fig. 5: 30 visar, hur en ändring av
kapaciteten inverkar på strömstyrkan i det ovan angivna exemplet. Det
framgår härav, att om man är i närheten av resonanspunkten och ändrar
kapaciteten med endast ett mycket litet belopp, medför detta en betydande
ändring av strömmen i kretsen.
Ett liknande resultat erhålles, om strömmens frekvens varieras. Vid en viss
frekvens på strömmen får sålunda kretsens motstånd sitt minsta värde. Om
