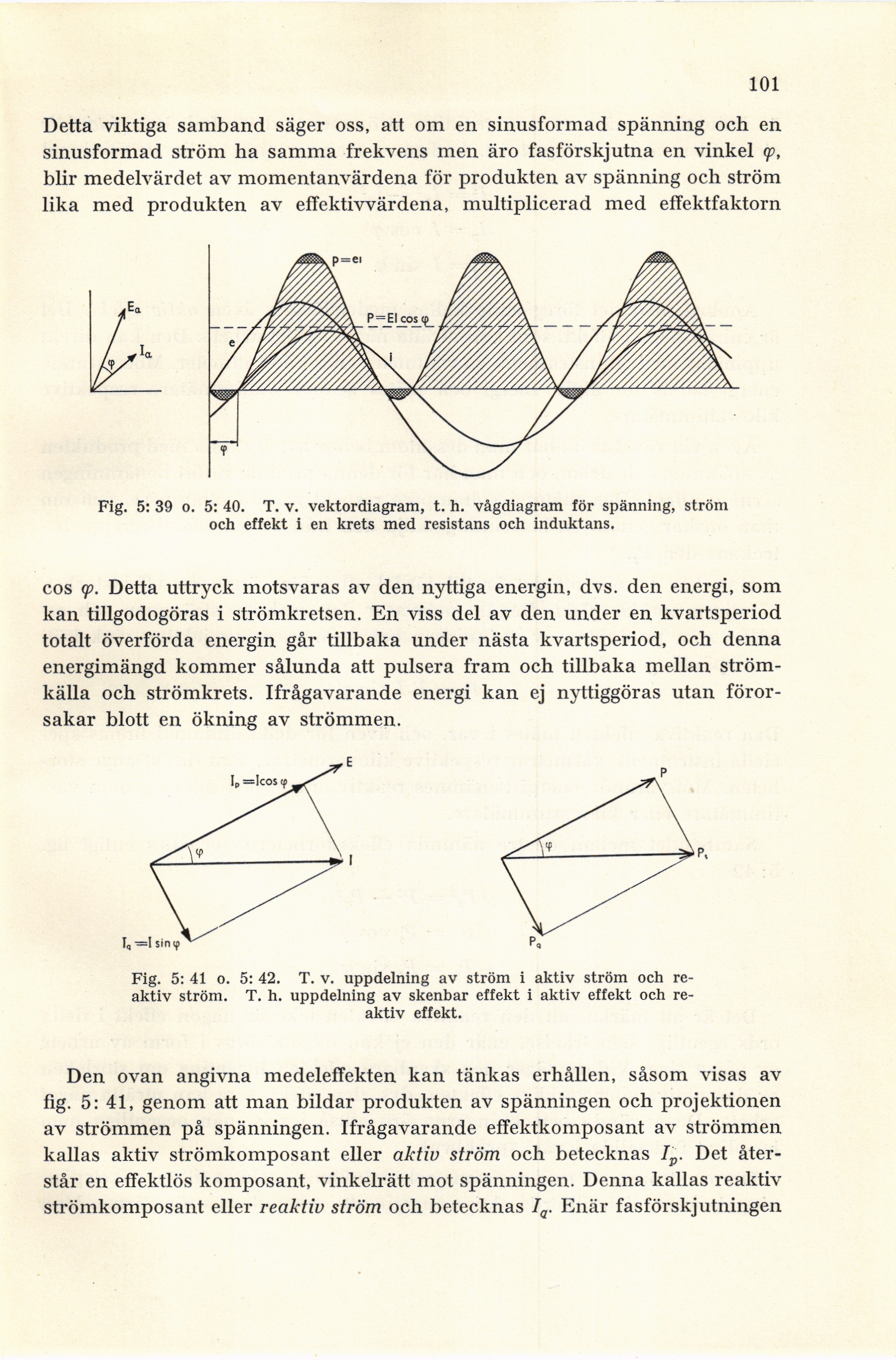

101
Detta viktiga samband säger oss, att om en sinusformad spänning och en
sinusformad ström ha samma frekvens men äro fasförskjutna en vinkel (p,
blir medelvärdet av momentanvärdena för produkten av spänning och ström
lika med produkten av effektivvärdena, multiplicerad med effektfaktorn
Fig. 5: 39 o. 5: 40. T. v. vektordiagram, t. h. vågdiagram lör spänning, ström
och effekt i en krets med resistans och induktans.
eos <p. Detta uttryck motsvaras av den nyttiga energin, dvs. den energi, som
kan tillgodogöras i strömkretsen. En viss del av den under en kvartsperiod
totalt överförda energin går tillbaka under nästa kvartsperiod, och denna
energimängd kommer sålunda att pulsera fram och tillbaka mellan
strömkälla och strömkrets. Ifrågavarande energi kan ej nyttiggöras utan
förorsakar blott en ökning av strömmen.
Fig. 5: 41 o. 5: 42. T. v. uppdelning av ström i aktiv ström och
reaktiv ström. T. h. uppdelning av skenbar effekt i aktiv effekt och
reaktiv effekt.
Den ovan angivna medeleffekten kan tänkas erhållen, såsom visas av
fig. 5: 41, genom att man bildar produkten av spänningen och projektionen
av strömmen på spänningen. Ifrågavarande effektkomposant av strömmen
kallas aktiv strömkomposant eller aktiv ström och betecknas Ip. Det
återstår en effektlös komposant, vinkelrätt mot spänningen. Denna kallas reaktiv
strömkomposant eller reaktiv ström och betecknas IQ. Enär fasförskjutningen
