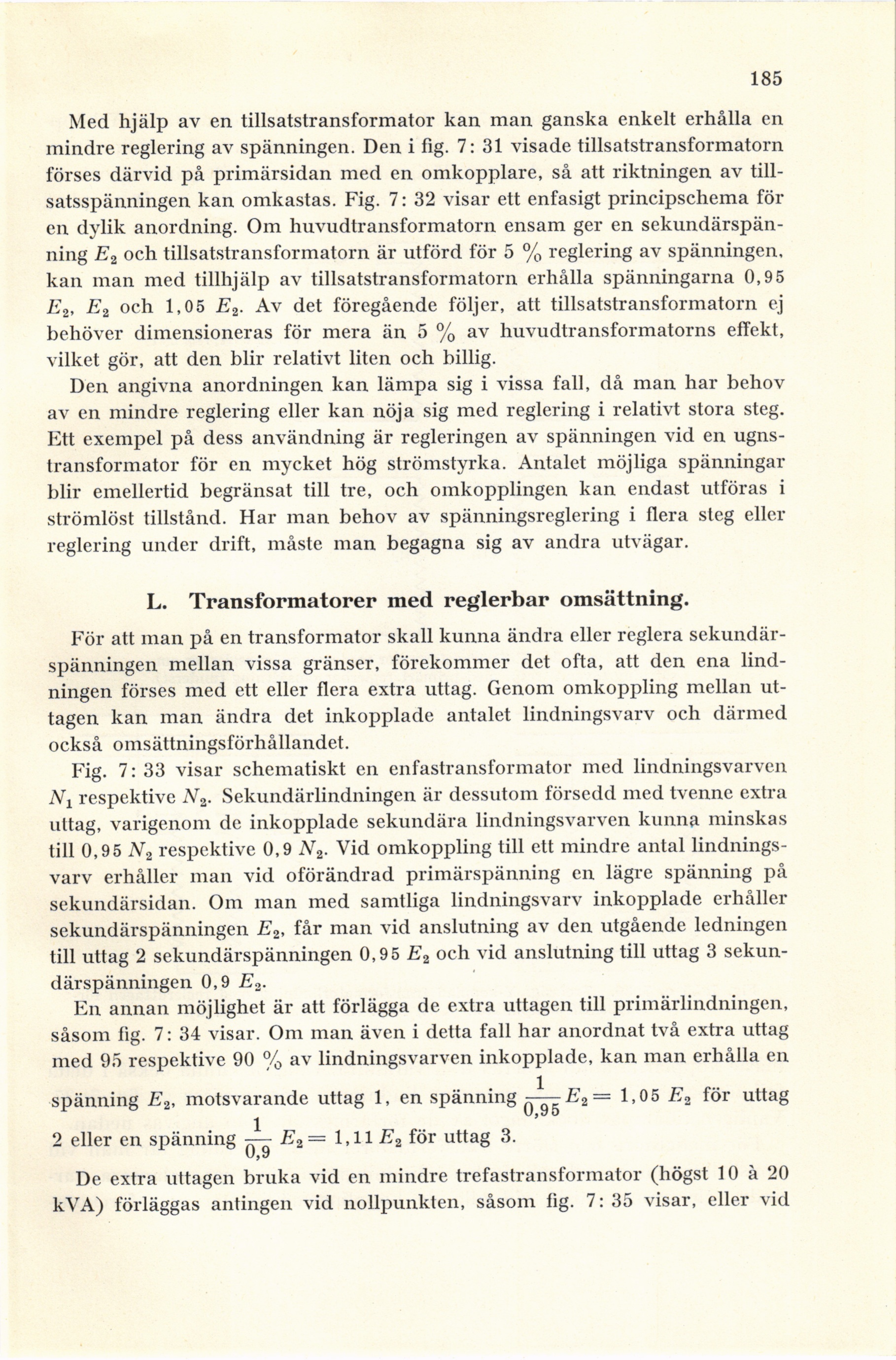

’185
Med hjälp av en tillsatstransformator kan man ganska enkelt erhålla en mindre reglering av spänningen. Den i fig. 7: 31 visade tillsatstransformatorn förses därvid på primärsidan med en omkopplare, så att riktningen av tillsatsspänningen kan omkastas. Fig. 7: 32 visar ett enfasigt principschema för en dylik anordning. Om huvudtransformatorn ensam ger en sekundärspänning E2 och tillsatstransformatorn är utförd för 5 % reglering av spänningen, kan man med tillhjälp av tillsatstransformatorn erhålla spänningarna 0,95 E2, E2 och 1,05 E2. Av det föregående följer, att tillsatstransformatorn ej behöver dimensioneras för mera än 5 % av huvudtransformatorns effekt, vilket gör, att den blir relativt liten och billig.
Den angivna anordningen kan lämpa sig i vissa fall, då man har behov av en mindre reglering eller kan nöja sig med reglering i relativt stora steg.
Ett exempel på dess användning är regleringen av spänningen vid en ugnstransformator för en mycket hög strömstyrka. Antalet möjliga spänningar blir emellertid begränsat till tre, och omkopplingen kan endast utföras i strömlöst tillstånd. Har man behov av spänningsreglering i flera steg eller
reglering under drift, måste man begagna sig av andra utvägar.
L. Transformatorer med reglerbar omsättning.
För att man på en transformator skall kunna ändra eller reglera sekundärspänningen mellan vissa gränser, förekommer det ofta, att den ena lindningen förses med ett eller flera extra uttag. Genom omkoppling mellan uttagen kan man ändra det inkopplade antalet lindningsvarv och därmed också omsättningsförhållandet.
Fig. 7: 33 visar schematiskt en enfastransformator med lindningsvarven N1 respektive N2. Sekundärlindningen är dessutom försedd med tvenne extra uttag, varigenom de inkopplade sekundära lindningsvarven kunna minskas till 0,95 N2 respektive 0,9 N2. Vid omkoppling till ett mindre antal lindningsvarv erhåller man vid oförändrad primärspänning en lägre spänning på sekundärsidan. Om man med samtliga lindningsvarv inkopplade erhåller sekundärspänningen E2, får man vid anslutning av den utgående ledningen till uttag 2 sekundärspänningen 0,95 E2 och vid anslutning till uttag 3
sekundärspänningen 0,9 E2.
En annan möjlighet är att förlägga de extra uttagen till primärlindningen, såsom fig. 7: 34 visar. Om man även i detta fall har anordnat två extra uttag med 95 respektive 90 % av lindningsvarven inkopplade, kan man erhålla en spänning E2, motsvarande uttag 1, en spänning (1/0,9)E2 = 1,05 E2 för uttag 2 eller en spänning (1/0,9)E2 = 1,11 E2 för uttag 3.
De extra uttagen bruka vid en mindre trefastransformator (högst 10 à 20 kVA) förläggas antingen vid nollpunkten, såsom fig. 7: 35 visar, eller vid
