’224

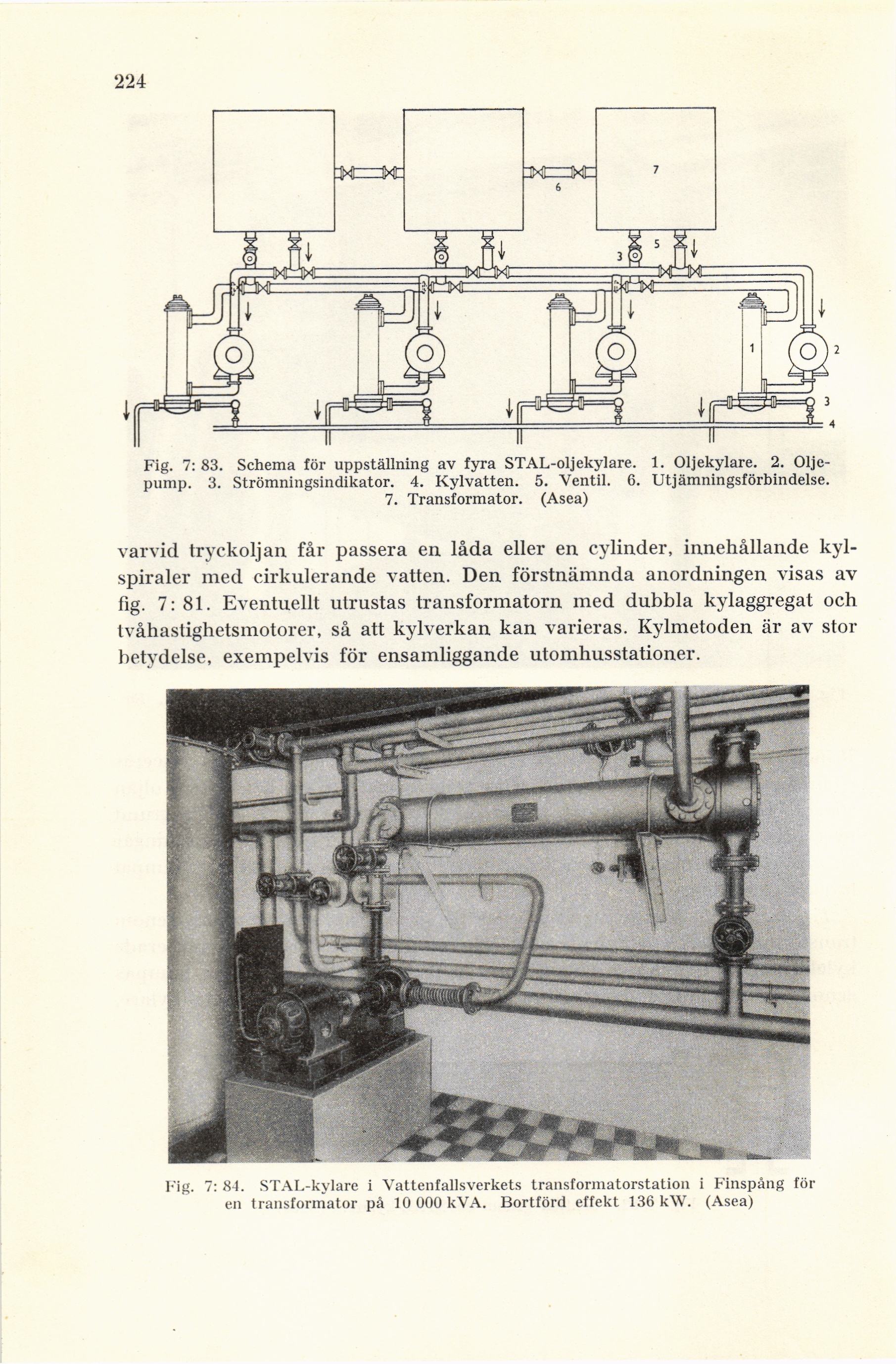

Fig. 7:83. Schema för uppställning av fyra STAL-oljekylare. 1. Oljekylare. 2.
Oljepump. 3. Strömningsindikator. 4. Kylvatten. 5. Ventil. 6. Utjämningsförbindelse.
7. Transformator. (Asea)
varvid tryckoljan får passera en låda eller en cylinder, innehållande
kyl-spiraler med cirkulerande vatten. Den förstnämnda anordningen visas av
fig. 7: 81. Eventuellt utrustas transformatorn med dubbla kylaggregat och
tvåhastighetsmotorer, så att kylverkan kan varieras. Kylmetoden är av stor
betydelse, exempelvis för ensamliggande utomhusstationer.
Fig. 7: 84. STAL-kylare i Vattenfallsverkets transformatorstation i Finspång för
en transformator på 10 000 kVA. Bortförd effekt 136 kW. (Asea)
