’228

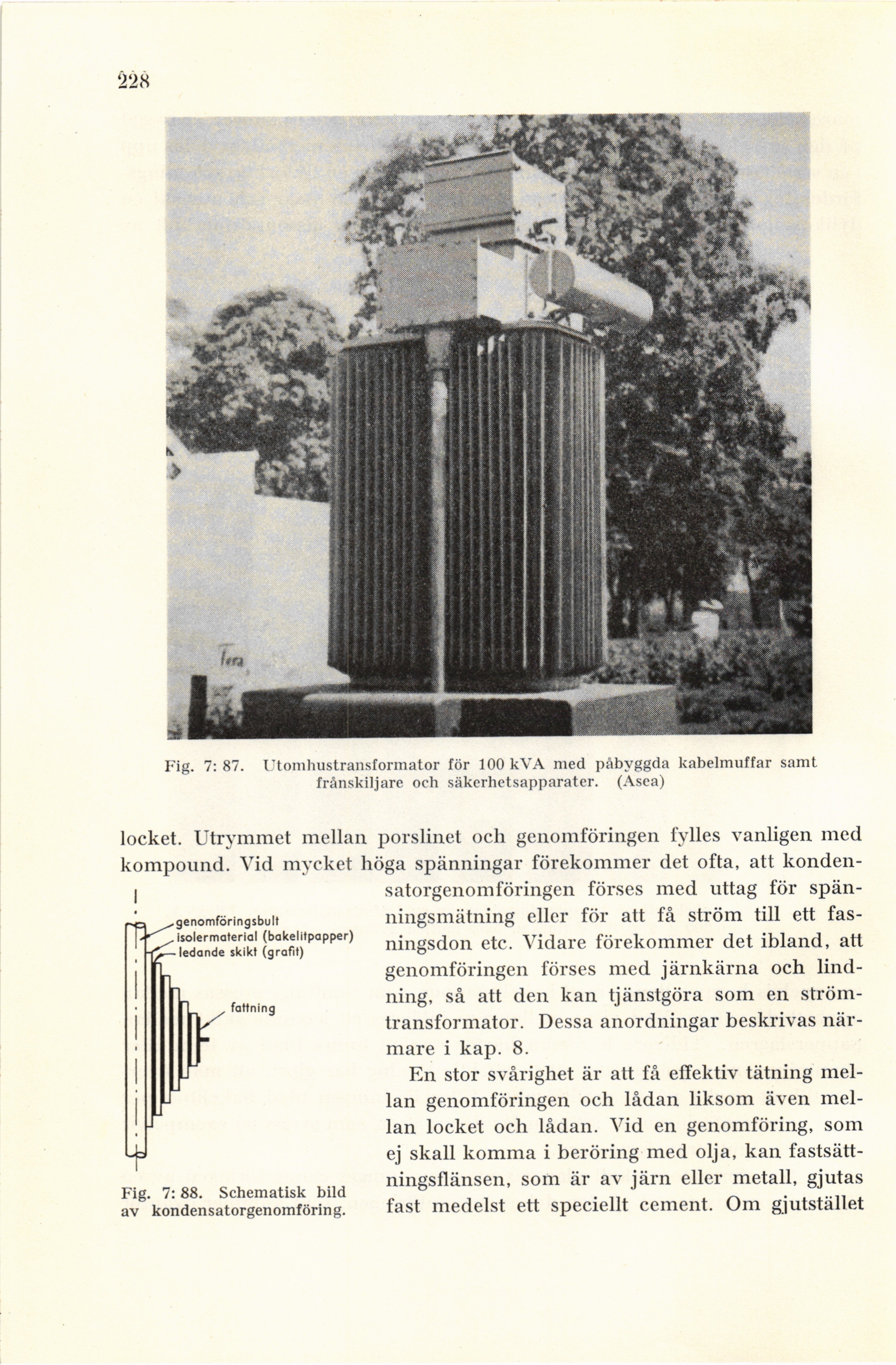

Fig. 7: 87. Utomhustransformator för 100 kVA med påbvggda kabelmuffar samt
frånskiljare och säkerhetsapparater. (Asea)
locket. Utrymmet mellan porslinet och genomföringen fylles vanligen med
kompound. Vid mycket höga spänningar förekommer det ofta, att konden-
satorgenomföringen förses med uttag för
spänningsmätning eller för att få ström till ett
fas-ningsdon etc. Vidare förekommer det ibland, att
genomföringen förses med järnkärna och
lindning, så att den kan tjänstgöra som en
strömtransformator. Dessa anordningar beskrivas
närmare i kap. 8.
En stor svårighet är att få effektiv tätning
mellan genomföringen och lådan liksom även
mellan locket och lådan. Vid en genomföring, som
ej skall komma i beröring med olja, kan
fastsätt-ningsflänsen, som är av järn eller metall, gjutas
fast medelst ett speciellt cement. Om gjutstället
„genomföringsbult
isolermaterial (bakelitpapper)
-ledande skikt (grafit)
fattning
M=i
r
Fig. 7:88. Schematisk bild
av kondensatorgenomföring.
