’240

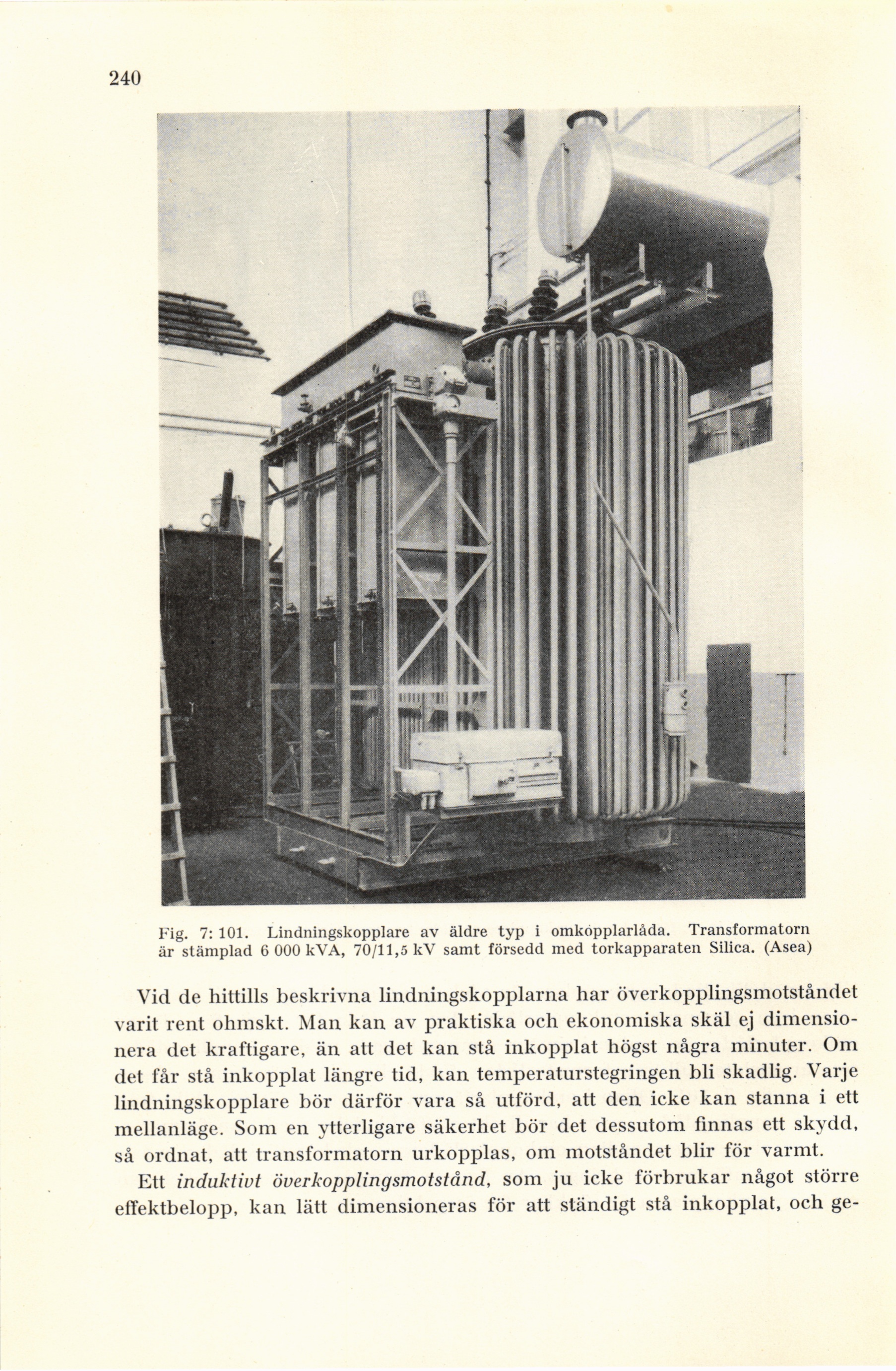

Fig. 7: 101. Lindningskopplare av äldre typ i omkopplarlåda. Transformatorn är stämplad 6 000 kVA, 70/11,5 kV samt försedd med torkapparaten Silica. (Asea)
Vid de hittills beskrivna lindningskopplarna har överkopplingsmotståndet varit rent ohmskt. Man kan av praktiska och ekonomiska skäl ej dimensionera det kraftigare, än att det kan stå inkopplat högst några minuter. Om det får stå inkopplat längre tid, kan temperaturstegringen bli skadlig. Varje lindningskopplare bör därför vara så utförd, att den icke kan stanna i ett mellanläge. Som en ytterligare säkerhet bör det dessutom finnas ett skydd, så ordnat, att transformatorn urkopplas, om motståndet blir för varmt.
Ett induktivt överkopplingsmotstånd, som ju icke förbrukar något större effektbelopp, kan lätt dimensioneras för att ständigt stå inkopplat, och ge-
