’269
Med hänsyn till spänningstransformatorns byggnad kan man tala om
huvudsakligen två typer, nämligen stödtyp eller burktyp samt
stödisolator-tvp. Dessutom finnas övergångsformer, som det är svårt att hänföra till
den ena eller andra gruppen.

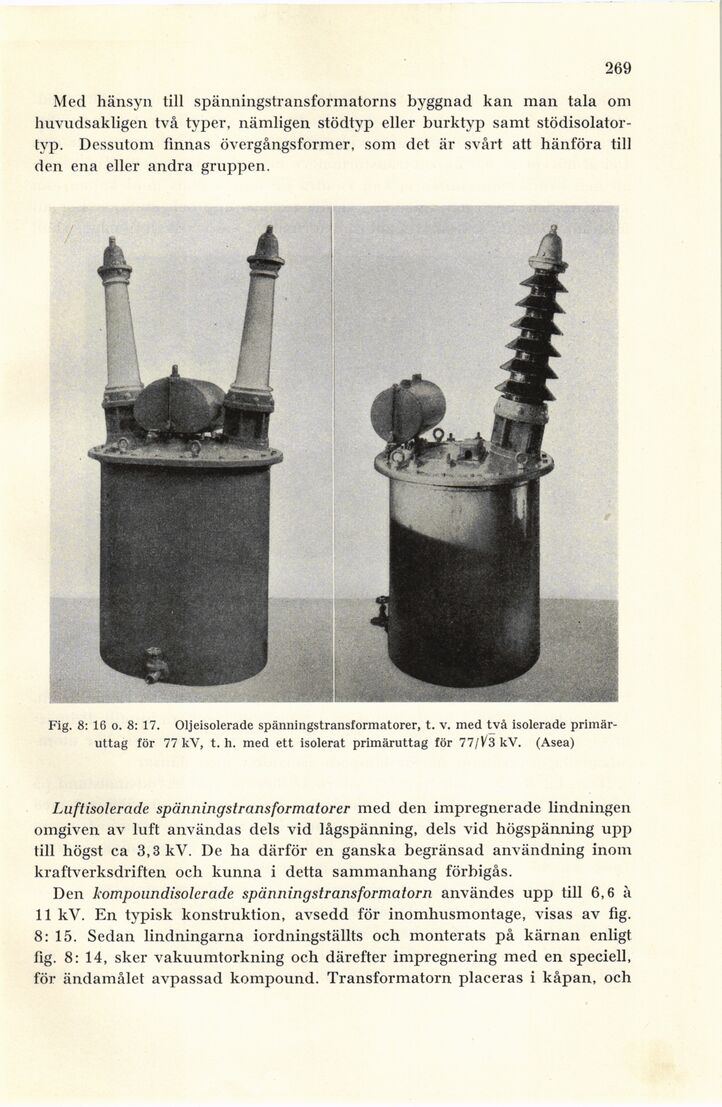

Fig. 8: 16 o. 8: 17. Oljeisolerade spänningstransformatorer, t. v. med två isolerade
primäruttag för 77 kV, t. h. med ett isolerat primäruttag för 77/V3 kV. (Asea)
Luftisolerade spänningstransformatorer med den impregnerade lindningen
omgiven av luft användas dels vid lågspänning, dels vid högspänning upp
till högst ca 3,3 kV. De ha därför en ganska begränsad användning inom
kraftverksdriften och kunna i detta sammanhang förbigås.
Den kompoundisolerade spänningstransformatorn användes upp till 6,6 à
11 kV. En typisk konstruktion, avsedd för inomhusmontage, visas av fig.
8: 15. Sedan lindningarna iordningställts och monterats på kärnan enligt
fig. 8: 14, sker vakuumtorkning och därefter impregnering med en speciell,
för ändamålet avpassad kompound. Transformatorn placeras i kåpan, och
