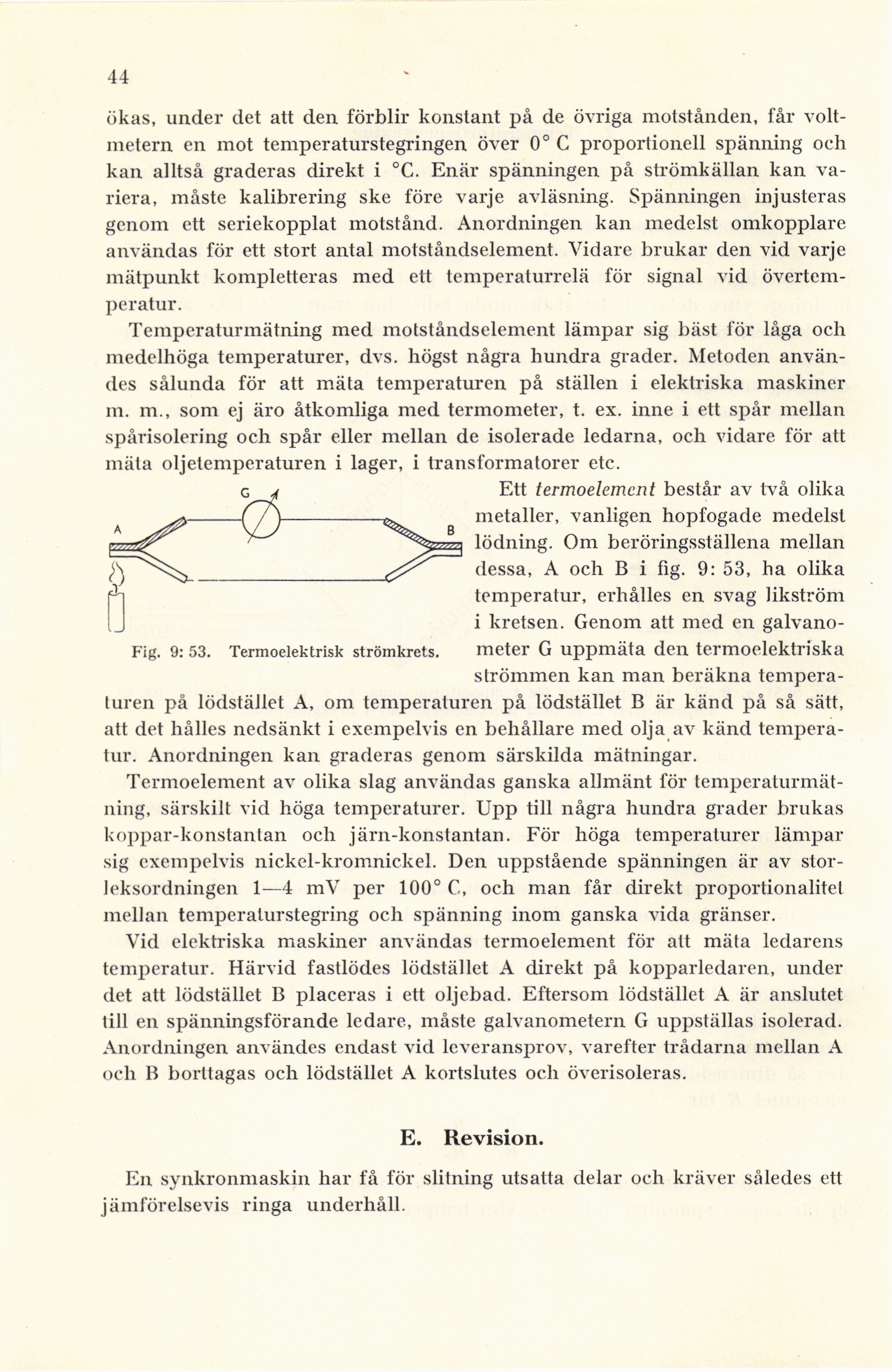

Full resolution (JPEG) - On this page / på denna sida - 9. Synkronmaskiner - D. Säkerhetsanordningar - 2. Temperaturövervakning - E. Revision
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
44
ökas, under det att den förblir konstant på de övriga motstånden, får
voltmetern en mot temperaturstegringen över 0° C proportionell spänning och
kan alltså graderas direkt i °C. Enär spänningen på strömkällan kan
variera, måste kalibrering ske före varje avläsning. Spänningen injusteras
genom ett seriekopplat motstånd. Anordningen kan medelst omkopplare
användas för ett stort antal motståndselement. Vidare brukar den vid varje
mätpunkt kompletteras med ett temperaturrelä för signal vid
övertemperatur.
Temperaturmätning med motståndselement lämpar sig bäst för låga och
medelhöga temperaturer, dvs. högst några hundra grader. Metoden
användes sålunda för att mäta temperaturen på ställen i elektriska maskiner
m. m., som ej äro åtkomliga med termometer, t. ex. inne i ett spår mellan
spårisolering och spår eller mellan de isolerade ledarna, och vidare för att
mäta oljetemperaturen i lager, i transformatorer etc.
Ett termoelemcnt består av två olika
metaller, vanligen hopfogade medelst
lödning. Om beröringsställena mellan
dessa, A och B i fig. 9: 53, ha olika
temperatur, erhålles en svag likström
i kretsen. Genom att med en
galvanometer G uppmäta den termoelektriska
strömmen kan man beräkna
temperaturen på lödstället A, om temperaturen på lödstället B är känd på så sätt,
att det hålles nedsänkt i exempelvis en behållare med olja av känd
temperatur. Anordningen kan graderas genom särskilda mätningar.
Termoelement av olika slag användas ganska allmänt för
temperaturmät-ning, särskilt vid höga temperaturer. Upp till några hundra grader brukas
koppar-konstantan och järn-konstantan. För höga temperaturer lämpar
sig exempelvis nickel-kromnickel. Den uppstående spänningen är av
storleksordningen 1—4 mV per 100° C, och man får direkt proportionalitet
mellan temperaturstegring och spänning inom ganska vida gränser.
Vid elektriska maskiner användas termoelement för att mäta ledarens
temperatur. Härvid fastlödes lödstället A direkt på kopparledaren, under
det att lödstället B placeras i ett oljebad. Eftersom lödstället A är anslutet
till en spänningsförande ledare, måste galvanometern G uppställas isolerad.
Anordningen användes endast vid leveransprov, varefter trådarna mellan A
och B borttagas och lödstället A kortslutes och överisoleras.
E. Revision.
En synkronmaskin har få för slitning utsatta delar och kräver således ett
jämförelsevis ringa underhåll.
Fig. 9: 53. Termoelek trisk strömkrets.
