60
motor vid kapacitiv fasförskjutning, uppritat på samma sätt som
föregående diagram.
Om man jämför de båda sistnämnda diagrammen för motordrift, finner
man, att ankarreaktionen verkar delvis medmagnetiserande vid induktiv
fasförskjutning och delvis motmagnetiserande vid kapacitiv fasförskjutning.
Förhållandet blir alltså fullkomligt motsatt det, som gäller vid
generatordrift. Genom vektordiagram är det vidare enkelt att visa, att
ankarreaktionen vid rent induktiv belastning blir helt och hållet medmagnetiserande
och vid rent kapacitiv belastning helt och hållet motmagnetiserande.
Normala vattenturbindrivna kraftverksgeneratorer ha alltid utpräglade
e,

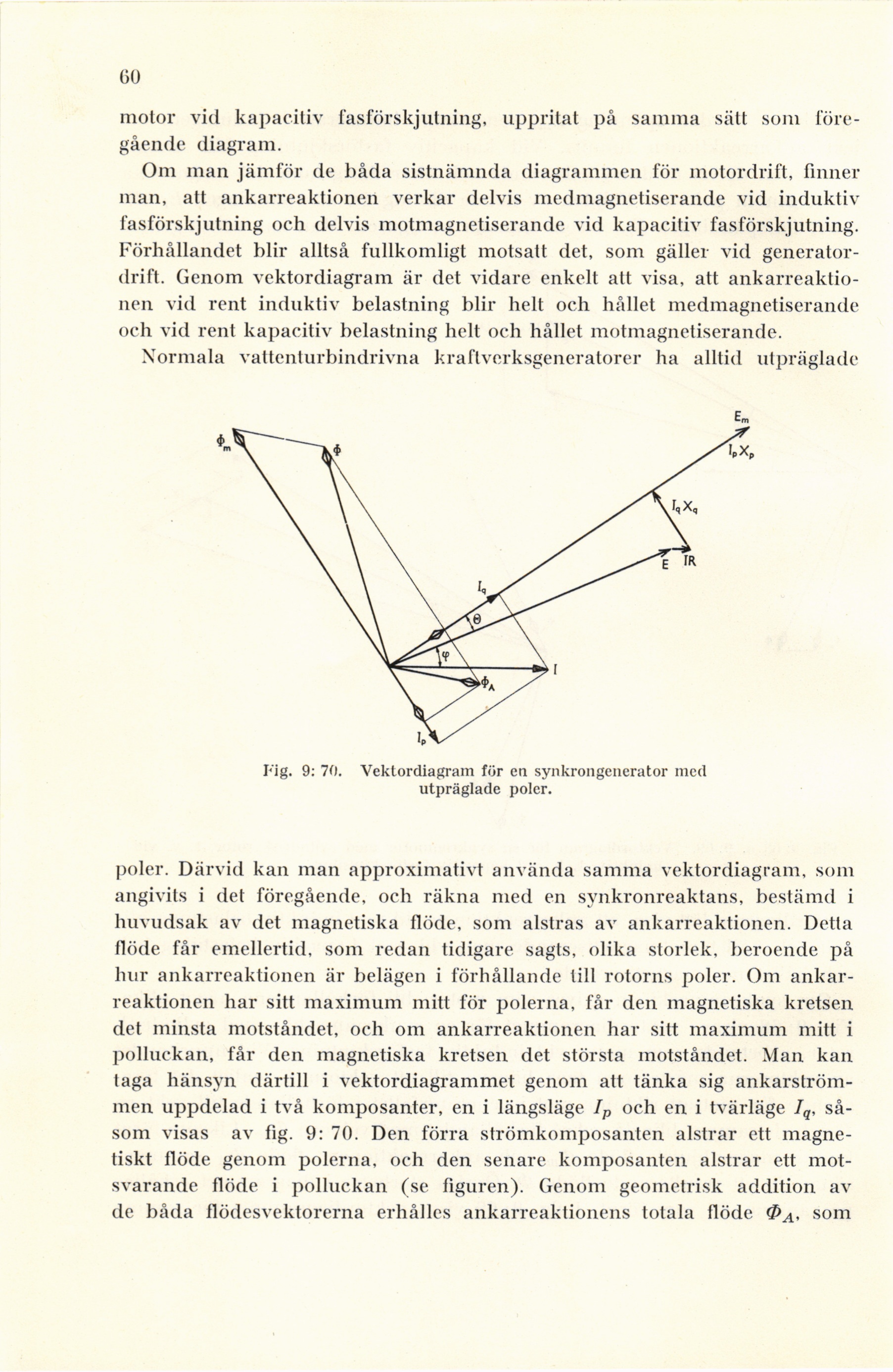

Fig. 9: 70. Vektordiagram för en synkrongenerator ined
utpräglade poler.
poler. Därvid kan man approximativt använda samma vektordiagram, som
angivits i det föregående, och räkna med en synkronreaktans, bestämd i
huvudsak av det magnetiska flöde, som alstras av ankarreaktionen. Detta
flöde får emellertid, som redan tidigare sagts, olika storlek, beroende på
luir ankarreaktionen är belägen i förhållande till rotorns poler. Om
ankarreaktionen har sitt maximum mitt för polerna, får den magnetiska kretsen
det minsta motståndet, och om ankarreaktionen har sitt maximum mitt i
polluckan, får den magnetiska kretsen det största motståndet. Man kan
taga hänsyn därtill i vektordiagrammet genom att tänka sig
ankarströmmen uppdelad i två komposanter, en i längsläge Ip och en i tvärläge Iq,
såsom visas av fig. 9: 70. Den förra strömkomposanten alstrar ett
magnetiskt flöde genom polerna, och den senare komposanten alstrar ett
motsvarande flöde i polluckan (se figuren). Genom geometrisk addition av
de båda flödesvektorerna erhålles ankarreaktionens totala flöde <PA, som
