70
Blinkningarna komma tätare, ju större frekvensskillnaden är. För fasning
fordras, att svävningsfrekvensen ej är för stor, dvs. att blinkningarna ej
komma för tätt. Dessutom måste fasningen verkställas, i det ögonblick då
lamporna äro mörka. För att man lätt skall kunna iakttaga det ögonblick,
då lampspänningen är lägst, böra lamporna vara sådana, att de glöda
även vid tämligen låg spänning. Man använder av denna anledning ofta
koltrådslampor, som i nämnda avseende äro bättre än metalltrådslampor.
En förutsättning för att lamporna skola få spänning, är, att de båda
trefassystemen ha en gemensam punkt, exempelvis förbunda nollpunkter som
i figuren. Den maximala spänningen på faslamporna blir därvid dubbla
fasspänningen. Om nollpunkterna ej finnas tillgängliga, kan man förena en
fas i det ena systemet med motsvarande fas i det andra systemet och därefter
inkoppla lampor mellan de övriga faserna. Man får i detta fall endast två
faslampor. Den maximala spänningen på faslamporna blir dubbla
huvudspänningen.
Vid den ovan angivna kopplingen kan det inträffa, att de tre lamporna
aldrig slockna samtidigt. Så är fallet, om de två trefassystemen ha olika
fasföljd, varvid alltså fasning icke får ske. Kan man förvissa sig om att
fasföljden är densamma i de båda systemen, är det tillräckligt med
endast en lampa.
3. Ljus fasning.

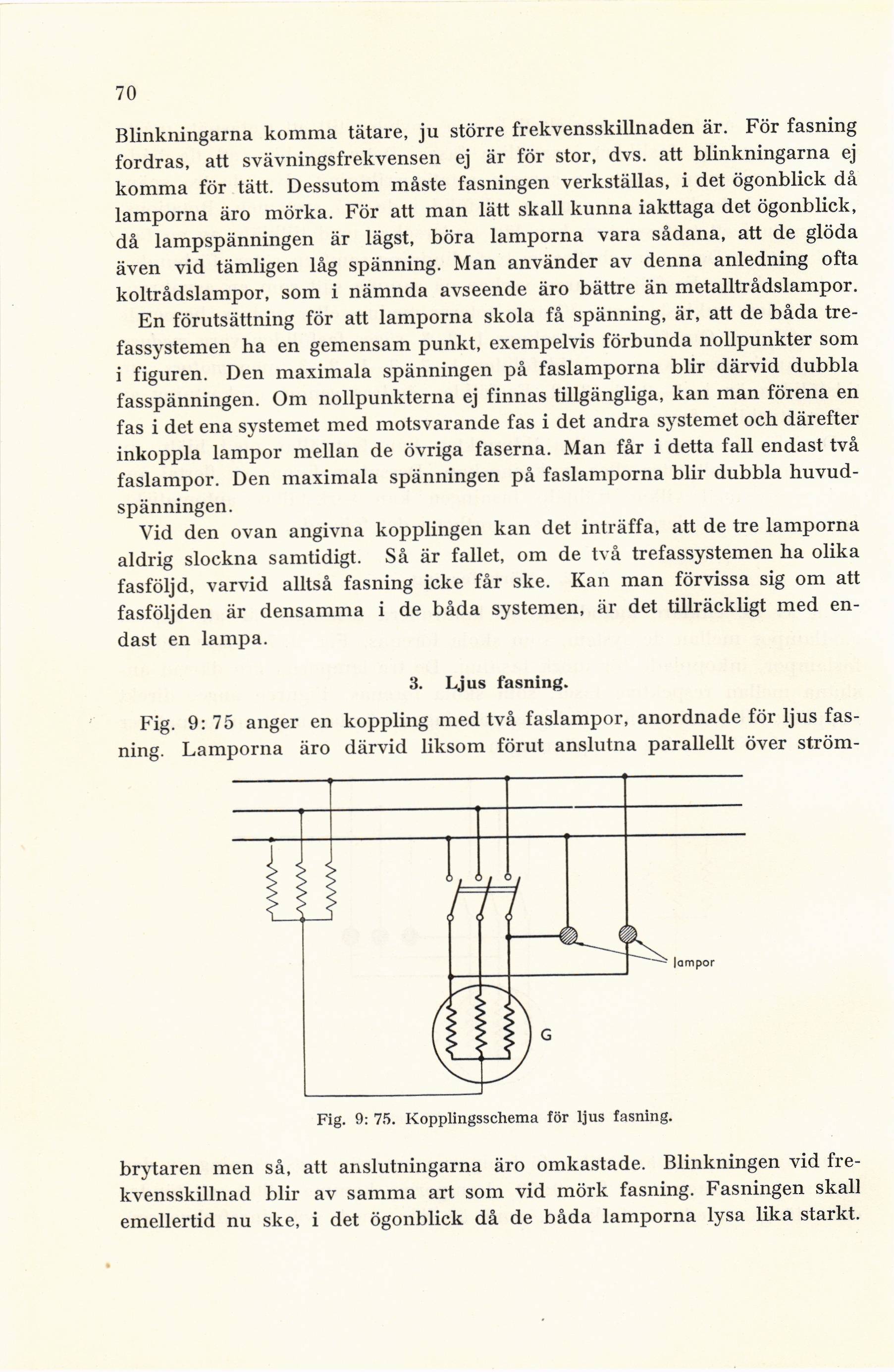

Fig. 9: 75 anger en koppling med två faslampor, anordnade för ljus
fasning. Lamporna äro därvid liksom förut anslutna parallellt över ström-
G
Fig. 9: 75. Kopplingsschema för ljus fasning.
brytaren men så, att anslutningarna äro omkastade. Blinkningen vid
frekvensskillnad blir av samma art som vid mörk fasning. Fasningen skall
emellertid nu ske, i det ögonblick då de båda lamporna lysa lika starkt.
