Form Q. Stumtätt utförande (utan särskild kylning). Se fig. 10: 40.
Maskinen kallas också för helt kapslad maskin. Den är dammtätt innesluten och
tillföres ej någon luft utifrån för ventilation. Detta gör, att en motor av
form Q endast kan lämna en del av den effekt, som samma motor lämnar
vid form C.
Form Ii. Stumtätt utförande med mantelkylning. Den mantelkylda
maskinen har en egen iläkt, som bringar den yttre luften i rörelse över
maskinens yttersidor, så att man får en effektiv kylning. Fig. 10: 41 visar en
vanlig asynkronmotor av form R och fig. 10: 42 en kuggväxelmotor av
samma form med utbytbar stator. Den färdigställda statorn visas av fig. 10: 4,’i.
Form T. Sköljhärdigt utförande.
Form V. Vattentätt utförande. Vattentätt kapslade maskiner äro så byggda,
att de utan att taga skada kunna tillfälligt översköljas av vatten.
Form X. Explosionssäkert utförande. Exptosionssäkert kapslade maskiner
äro så byggda, att en eventuell explosion inom maskinen ej fortplantar sig
utanför denna.
Asynkronmaskinens konstruktionsdetaljer för strömuttagning, dvs. dels de
fasta uttagen, dels släpkontakterna, såsom borstar och släpringar, skola vara
minst lika effektivt skyddade som maskinen i övrigt. Ofta användes ett
särskilt hölje för släpkontakterna. Man skiljer härvid mellan släpkontakter av
form Q, då konstruktionsdelarna äro inneslutna i ett separat stumtätt hölje,
och släpkontakter av form X, då de äro inneslutna i ett separat
explosions-säkert hölje.

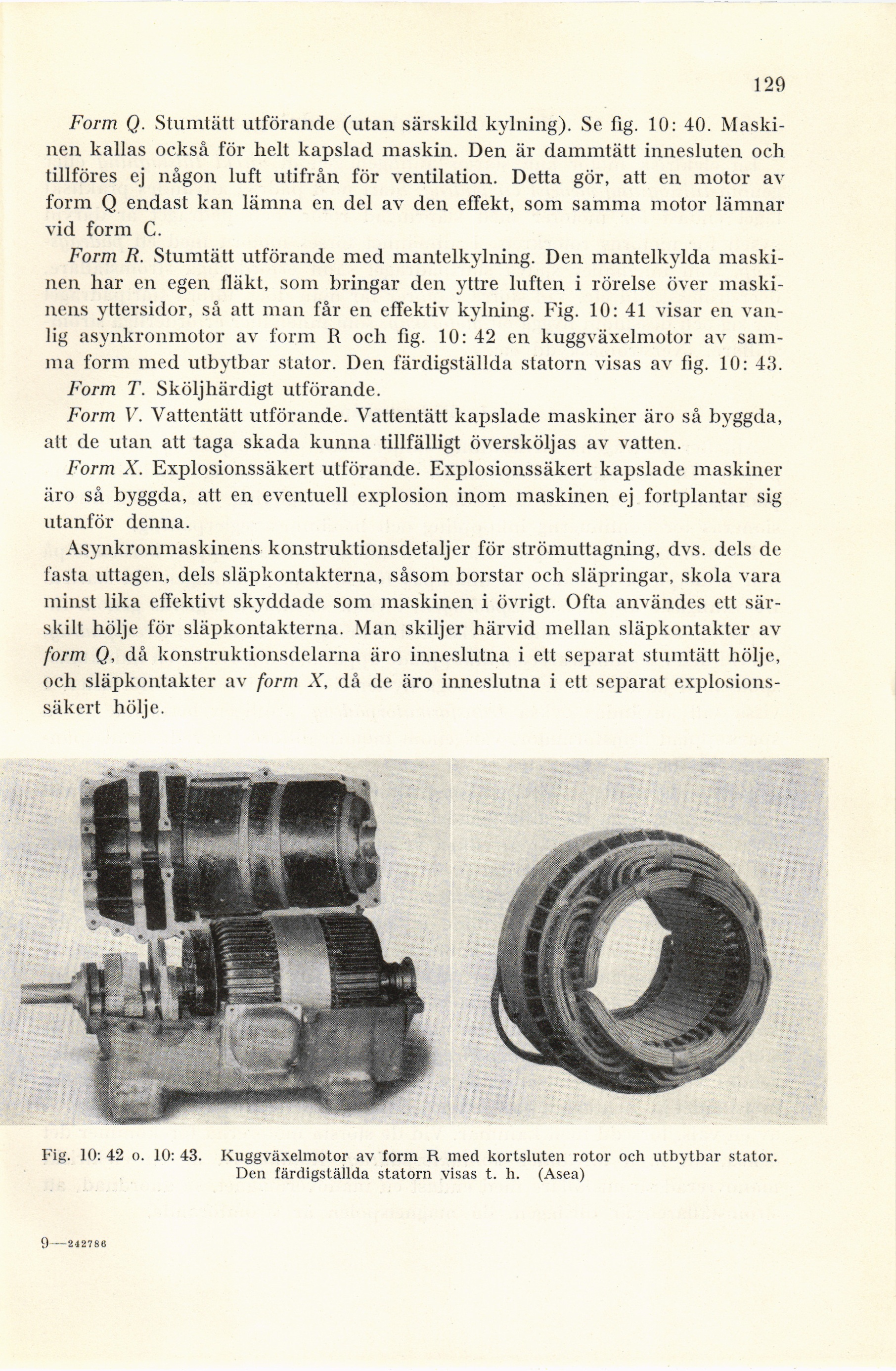

Fig. 10: 42 o. 10: 43. Kuggväxelmotor av form R med kortsluten rotor och utbytbar stator.
Den färdigställda statorn visas t. h. (Asea)
9-242786
