131

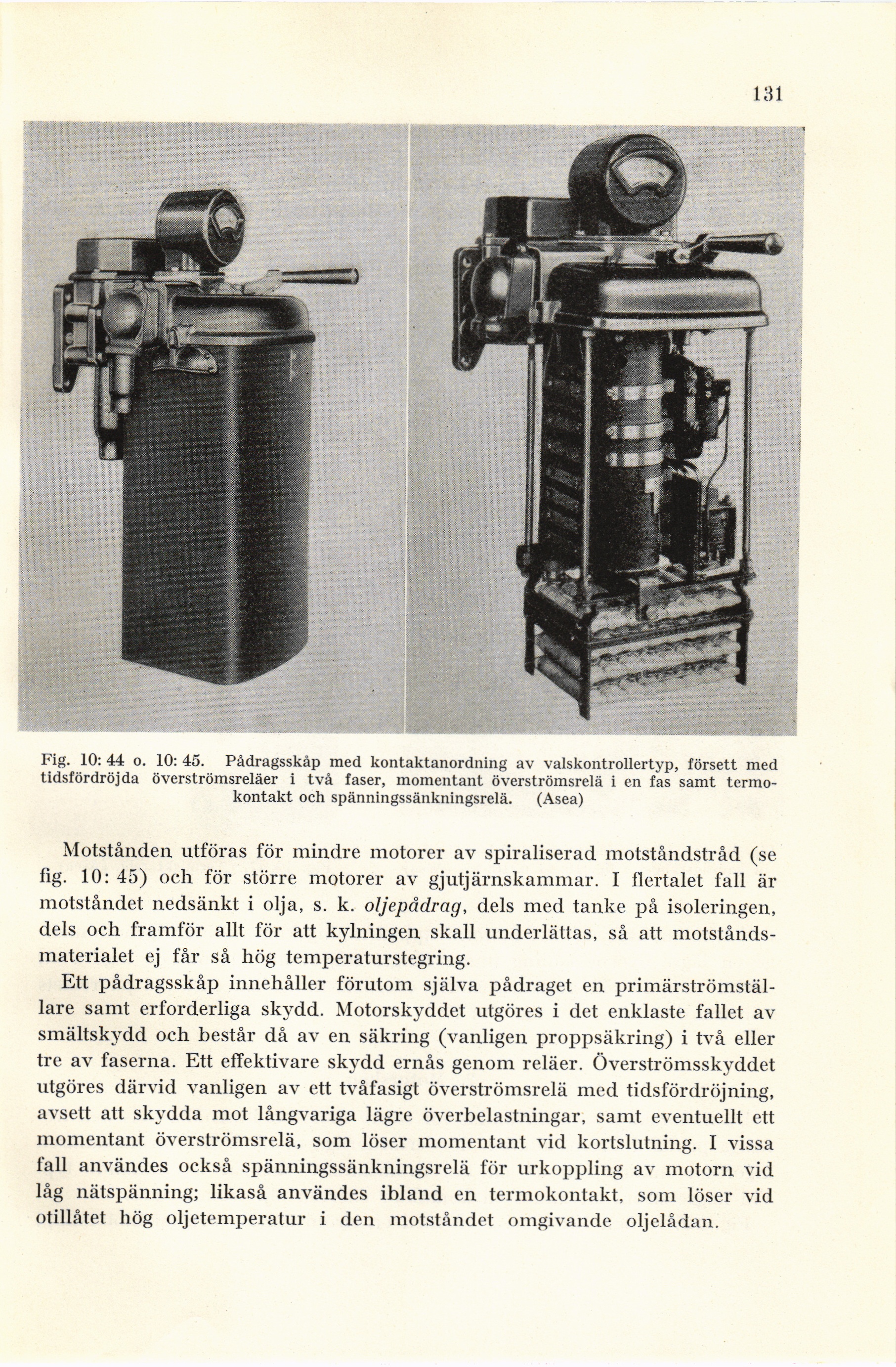

Fig. 10: 44 o. 10: 45. Pådragsskåp med kontaktanordning av valskontrollertyp, försett med
tidsfördröjda överströmsreläer i två faser, momentant överströmsrelä i en fas samt
termokontakt och spänningssänkningsrelä. (Asea)
Motstånden utföras för mindre motorer av spiraliserad motståndstråd (se
fig. 10: 45) och för större motorer av gjutjärnskammar. I flertalet fall är
motståndet nedsänkt i olja, s. k. oljepådrag, dels med tanke på isoleringen,
dels och framför allt för att kylningen skall underlättas, så att
motståndsmaterialet ej får så hög temperaturstegring.
Ett pådragsskåp innehåller förutom själva pådraget en
primärströmstäl-lare samt erforderliga skydd. Motorskyddet utgöres i det enklaste fallet av
smältskydd och består då av en säkring (vanligen proppsäkring) i två eller
tre av faserna. Ett effektivare skydd ernås genom reläer. Överströmsskyddet
utgöres därvid vanligen av ett tvåfasig! överströmsrelä med tidsfördröjning,
avsett att skydda mot långvariga lägre överbelastningar, samt eventuellt ett
momentant överströmsrelä, som löser momentant vid kortslutning. I vissa
fall användes också spänningssänkningsrelä för urkoppling av motorn vid
låg nätspänning; likaså användes ibland en termokontakt, som löser vid
otillåtet hög oljetemperatur i den motståndet omgivande oljelådan.
