133
vari de olika faserna äro skilda från varandra med skärmar av eldfast
material samt försedda med dejoniseringskamrar för att påskynda
Ijusbågs-släckningen. Skyddet för det i figuren visade motorskåpet utgöres av ett
tre-poligt termiskt överströmsrelä. Reläets utlösningsström kan härvid inställas
efter ett för motorn lämpligt värde, så att utlösningstiden blir väl avpassad
efter motorns uppvärmningsegenskaper. Strömställaren är vidare försedd

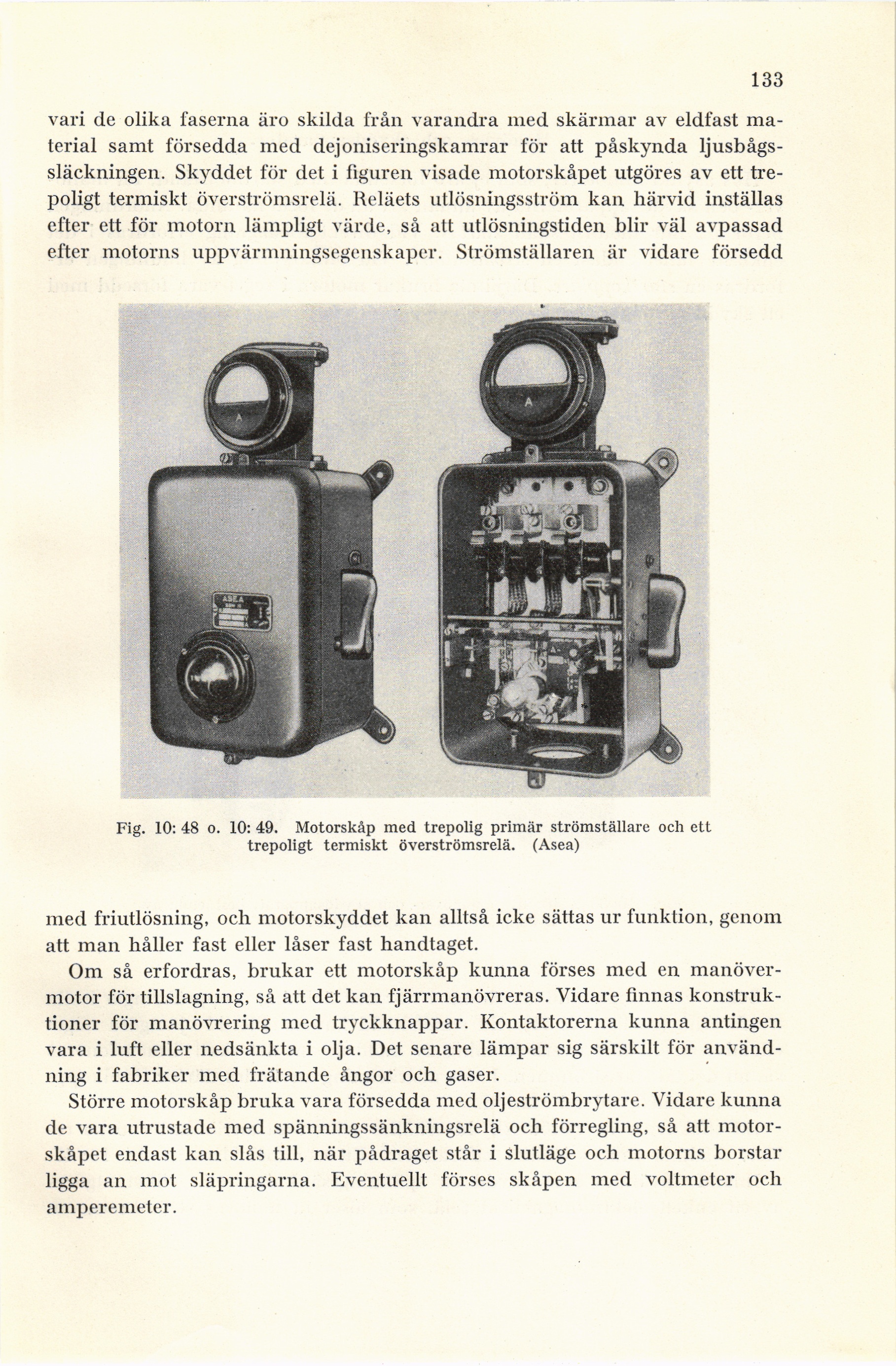

Fig. 10: 48 o. 10: 49. Motorskåp med trepolig primär strömställare och ett
trepoligt termiskt överströmsrelä. (Asea)
med friutlösning, och motorskyddet kan alltså icke sättas ur funktion, genom
att man håller fast eller låser fast handtaget.
Om så erfordras, brukar ett motorskåp kunna förses med en
manövermotor för tillslagning, så att det kan fjärrmanövreras. Vidare finnas
konstruktioner för manövrering med tryckknappar. Kontaktorerna kunna antingen
vara i luft eller nedsänkta i olja. Det senare lämpar sig särskilt för
användning i fabriker med frätande ångor och gaser.
Större motorskåp bruka vara försedda med oljeströmbrytare. Vidare kunna
de vara utrustade med spänningssänkningsrelä och förregling, så att
motor-skåpet endast kan slås till, när pådraget står i slutläge och motorns borstar
ligga an mot släpringarna. Eventuellt förses skåpen med voltmeter och
amperemeter.
