139
stående polerna växelspänningar i lindningen, som i detta fall bildar en sluten
krets. Borstarna äro genom lamellerna i förbindelse med de punkter på
den slutna lindningen, som ligga mellan polerna och där inga spänningar
induceras. Av borstarna uppdelas därför lindningen i ett jämnt antal grenar
eller strömkretsar, som i förhållande till den yttre strömkretsen bli
parallellkopplade och avge likström. Varje gren består av ett antal härvor, som ligga
mellan två borstlägen och vilkas ena härvsida ligger under en nordpol
och andra sida under en sydpol. I den slutna lindningen ligga grenarna i
serie, och de i dem inducerade spänningarna äro motsatta, så att ingen
ström kan cirkulera inom lindningen.
fas 2

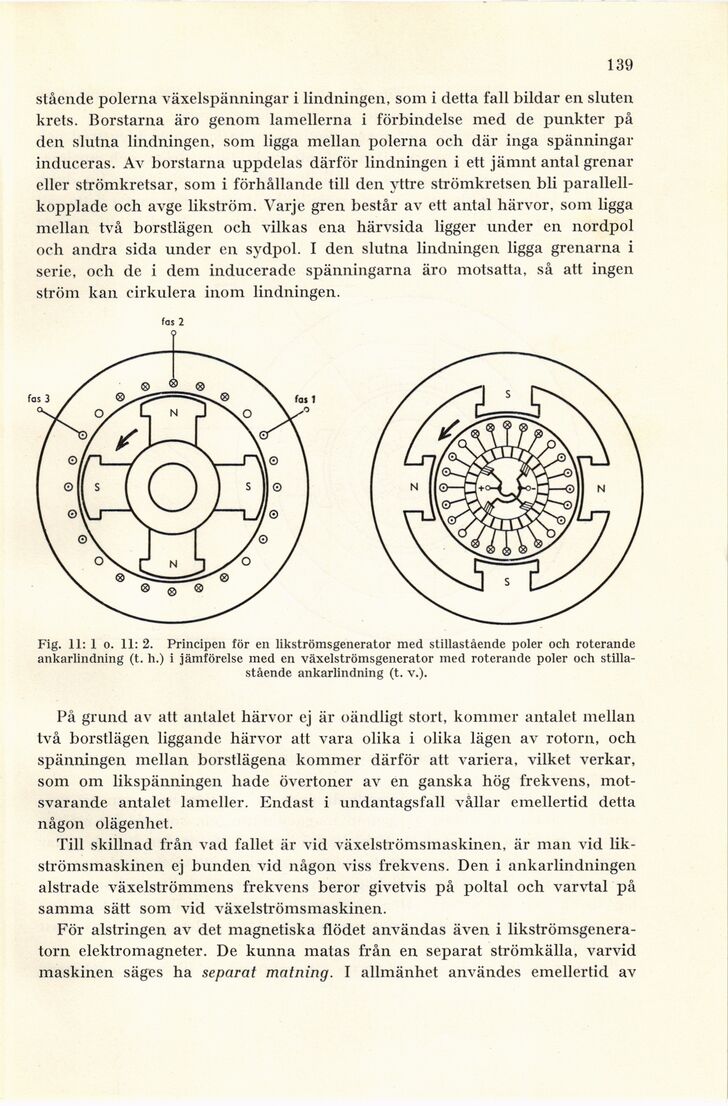

Fig. ti: 1 o. 11: 2. Principen för en likströmsgenerator med stillastående poler och roterande
ankarlindning (t. h.) i jämförelse med en växelströmsgenerator med roterande poler och
stillastående ankarlindning (t. v.).
På grund av att antalet härvor ej är oändligt stort, kommer antalet mellan
två borstlägen liggande härvor att vara olika i olika lägen av rotorn, och
spänningen mellan borstlägena kommer därför att variera, vilket verkar,
som om likspänningen hade övertoner av en ganska hög frekvens,
motsvarande antalet lameller. Endast i undantagsfall vållar emellertid detta
någon olägenhet.
Till skillnad från vad fallet är vid växelströmsmaskinen, är man vid
likströmsmaskinen ej bunden vid någon viss frekvens. Den i ankarlindningen
alstrade växelströmmens frekvens beror givetvis på poltal och varvtal på
samma sätt som vid växelströmsmaskinen.
För alstringen av det magnetiska flödet användas även i
likströmsgeneratorn elektromagneter. De kunna matas från en separat strömkälla, varvid
maskinen säges ha separat matning. I allmänhet användes emellertid av
