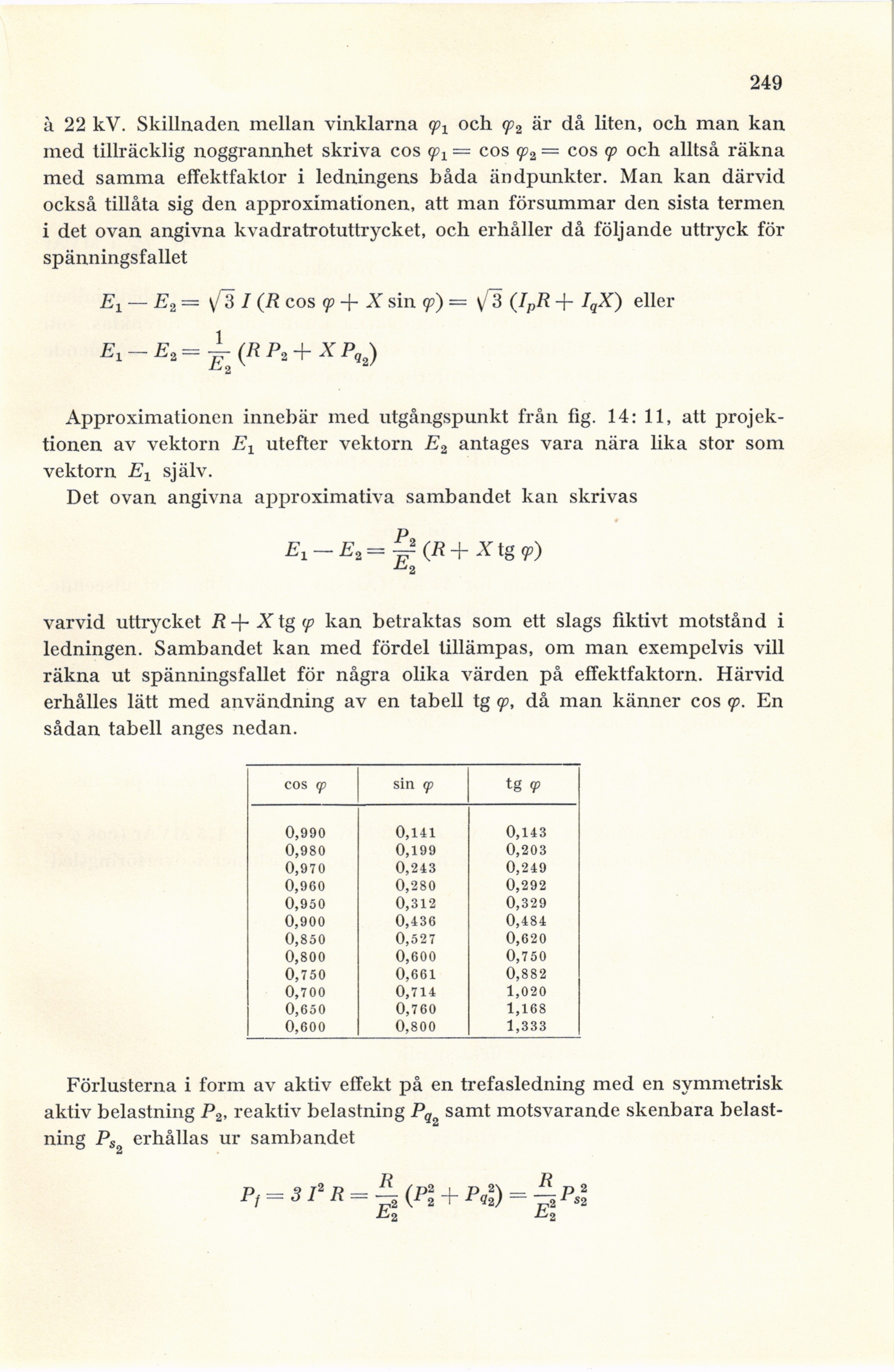

249
à 22 kV. Skillnaden mellan vinklarna cp1 och cp2 är då liten, och man kan
med tillräcklig noggrannhet skriva eos cpx — eos cp2 = eos cp och alltså räkna
med samma effektfaktor i ledningens båda ändpunkter. Man kan därvid
också tillåta sig den approximationen, att man försummar den sista termen
i det ovan angivna kvadratrotuttrycket, och erhåller då följande uttryck för
spänningsfallet
Ex — E2= v/3 / (R eos <p+ X sin cp) = \f 3 (IpR + IqX) eller
E1-E2=±(R P2+XPq2)
Approximationen innebär med utgångspunkt från fig. 14: 11, att
projektionen av vektorn Ex utefter vektorn E2 antages vara nära lika stor som
vektorn E1 själv.
Det ovan angivna approximativa sambandet kan skrivas
E.-E^^iR+X tg cp)
2
varvid uttrycket R+Xtg(p kan betraktas som ett slags fiktivt motstånd i
ledningen. Sambandet kan med fördel tillämpas, om man exempelvis vill
räkna ut spänningsfallet för några olika värden på effektfaktorn. Härvid
erhålles lätt med användning av en tabell tg <p, då man känner eos <p. En
sådan tabell anges nedan.
eos (p sin <p tg <p
0,990 0,141 0,143
0,980 0,199 0,203
0,970 0,243 0,249
0,960 0,280 0,292
0,950 0,312 0,329
0,900 0,436 0,484
0,850 0,527 0,620
0,800 0,600 0,750
0,750 0,661 0,882
0,700 0,714 1,020
0,650 0,760 1,168
0,600 0,800 1,333
Förlusterna i form av aktiv effekt på en trefasledning med en symmetrisk
aktiv belastning P2, reaktiv belastning Pqn samt motsvarande skenbara
belastning P$2 erhållas ur sambandet
Pf = 3I*R = ^(Pl + Pgl) = ^Psl
■C.2 jfi2
