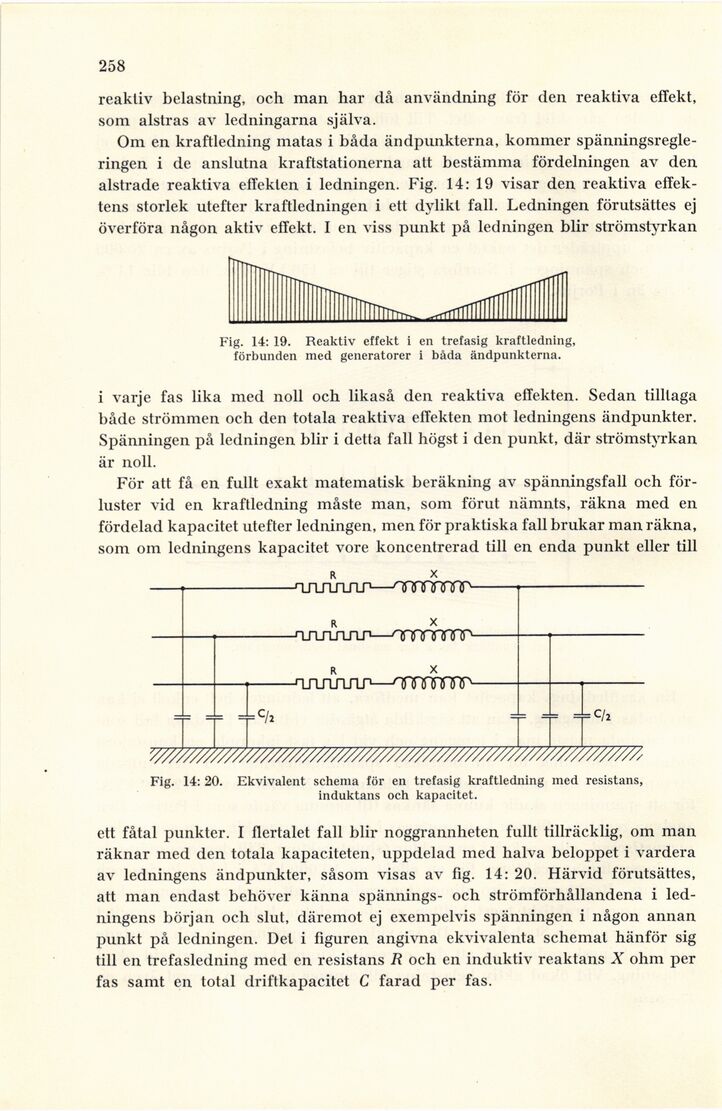

258
reaktiv belastning, och man har då användning för den reaktiva effekt,
som alstras av ledningarna själva.
Om en kraftledning matas i båda ändpunkterna, kommer
spänningsregleringen i de anslutna kraftstationerna att bestämma fördelningen av den
alstrade reaktiva effekten i ledningen. Fig. 14: 19 visar den reaktiva
effektens storlek utefter kraftledningen i ett dylikt fall. Ledningen förutsättes ej
överföra någon aktiv effekt. I en viss punkt på ledningen blir strömstyrkan
Fig. 14: 19. Reaktiv effekt i en trefasig kraftledning,
förbunden med generatorer i båda ändpunkterna.
i varje fas lika med noll och likaså den reaktiva effekten. Sedan tilltaga
både strömmen och den totala reaktiva effekten mot ledningens ändpunkter.
Spänningen på ledningen blir i detta fall högst i den punkt, där strömstyrkan
är noll.
För att få en fullt exakt matematisk beräkning av spänningsfall och
förluster vid en kraftledning måste man, som förut nämnts, räkna med en
fördelad kapacitet utefter ledningen, men för praktiska fall brukar man räkna,
som om ledningens kapacitet vore koncentrerad till en enda punkt eller till
Fig. 14: 20. Ekvivalent schema för en trefasig kraftledning med resistans,
induktans och kapacitet.
ett fåtal punkter. I flertalet fall blir noggrannheten fullt tillräcklig, om man
räknar med den totala kapaciteten, uppdelad med halva beloppet i vardera
av ledningens ändpunkter, såsom visas av fig. 14: 20. Härvid förutsättes,
att man endast behöver känna spännings- och strömförhållandena i
ledningens början och slut, däremot ej exempelvis spänningen i någon annan
punkt på ledningen. Del i figuren angivna ekvivalenta schemat hänför sig
till en trefasledning med en resistans R och en induktiv reaktans X ohm per
fas samt en total driftkapacitet C farad per fas.
