13
undergår belastningen i en kraftstation ständiga variationer, och det drivande
momentet måste anpassas efter belastningsmomentet. Detta ombesörjes
medelst omställning (strypning eller öppning) av ledskeneapparater
varigenom den tillförda vattenmängden ändras, s. k. pådragsreglering.
Ledskeneapparaten anordnas omkring löphjulets inlopp. Den består av
en rad sinsemellan lika skövlar eller luckor (ledskenor), som kunna vridas
omkring var sin axel, i regel parallell med turbinaxeln. Vridningen
åstadkommes av en pådragsring eller reglerring, som är förenad med ledskenorna

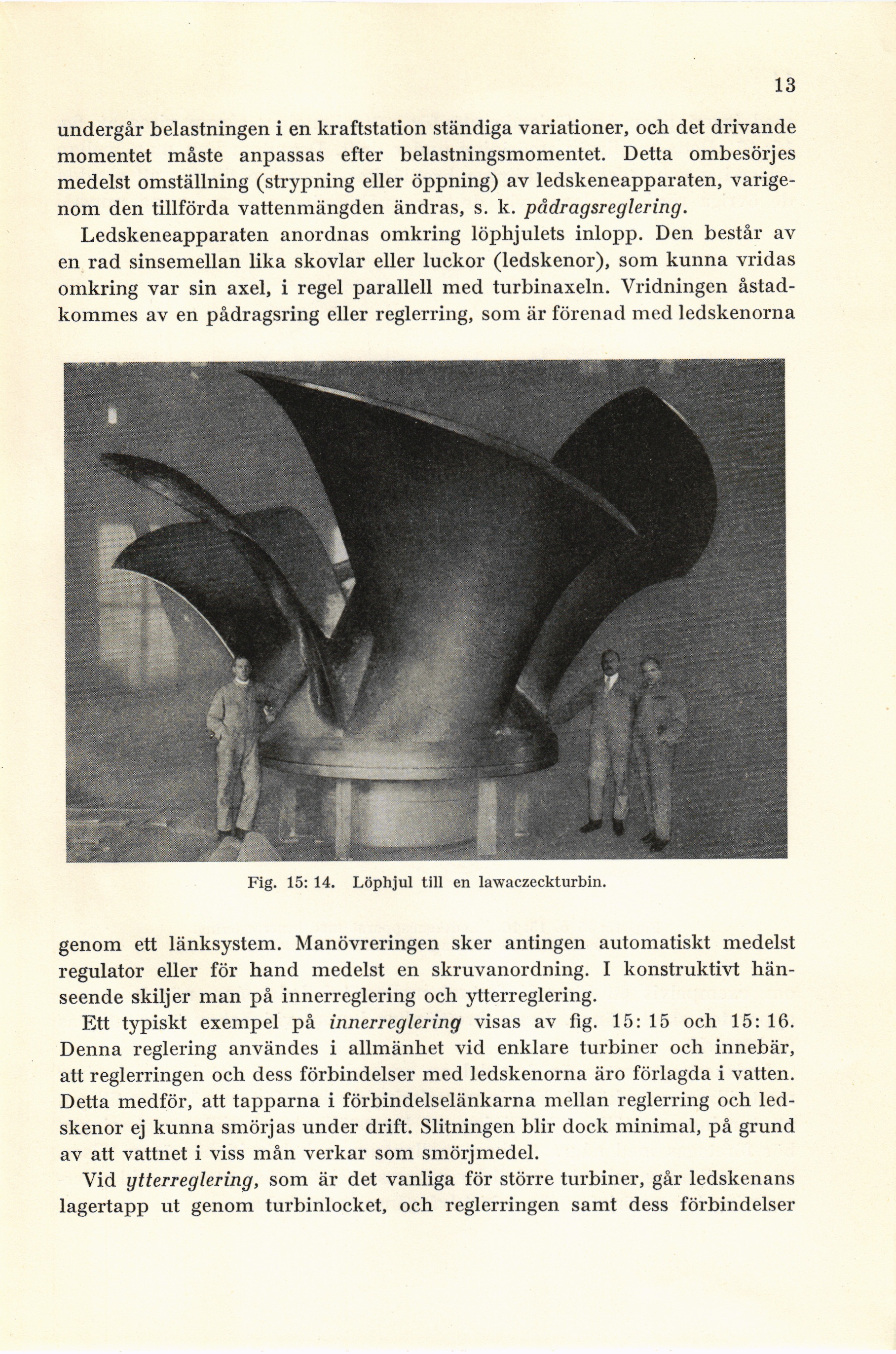

Fig. 15: 14. Löphjul till en lawaczeckturbin.
genom ett länksystem. Manövreringen sker antingen automatiskt medelst
regulator eller för hand medelst en skruvanordning. I konstruktivt
hänseende skiljer man på innerreglering och ytterreglering.
Ett typiskt exempel på innerreglering visas av fig. 15: 15 och 15: 16.
Denna reglering användes i allmänhet vid enklare turbiner och innebär,
att reglerringen och dess förbindelser med ledskenorna äro förlagda i vatten.
Detta medför, att tapparna i förbindelselänkarna mellan reglerring och
ledskenor ej kunna smörjas under drift. Slitningen blir dock minimal, på grund
av att vattnet i viss mån verkar som smörjmedel.
Vid ytterreglering, som är det vanliga för större turbiner, går ledskenans
lagertapp ut genom turbinlocket, och reglerringen samt dess förbindelser
