43
Vid långa tuber blir det understundom nödvändigt att anordna ett
svalltorn med fri övre vattenyta. Svalltornet har till uppgift att utjämna de
variationer i vattentrycket, som uppstå vid hastiga ändringar i
kraftstationens vattenförbrukning.

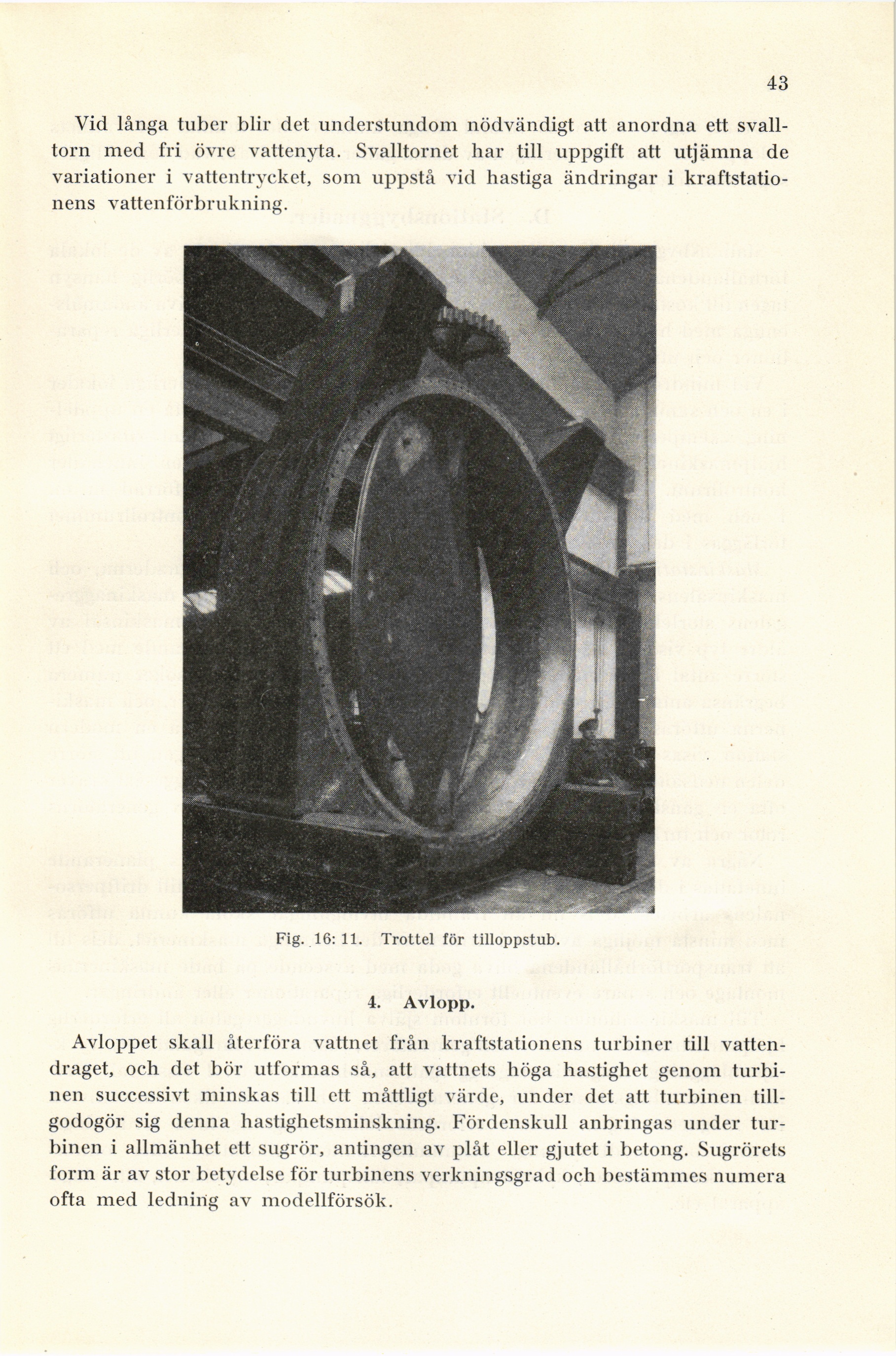

Fig. 16: 11. Trottel för tilloppstub.
4. Avlopp.
Avloppet skall återföra vattnet från kraftstationens turbiner till
vattendraget, och det bör utformas så, att vattnets höga hastighet genom
turbinen successivt minskas till ett måttligt värde, under det att turbinen
tillgodogör sig denna hastighetsminskning. Fördenskull anbringas under
turbinen i allmänhet ett sugrör, antingen av plåt eller gjutet i betong. Sugrörets
form är av stor betydelse för turbinens verkningsgrad och bestämmes numera
ofta med ledning av modellförsök.
