48
förekommande maskindelarna i både maskinsal och ställverk.
Understundom förekommer det, att verkstaden är direkt hopbyggd med
maskinstationen eller ställverksbyggnaden. Vidare bör det finnas spårförbindelse
mellan ställverk och verkstad, och om stationen har spårförbindelse med
järnväg, bör givetvis även verkstaden ha anslutning till detta spår.
Till en kraftstation hör normalt ett förråd, antingen inrymt i
maskinstationen eller ställverksbyggnaden eller i en för ändamålet särskilt
uppförd byggnad. Dels erfordras ett driftförråd för reservlindningar till gene-

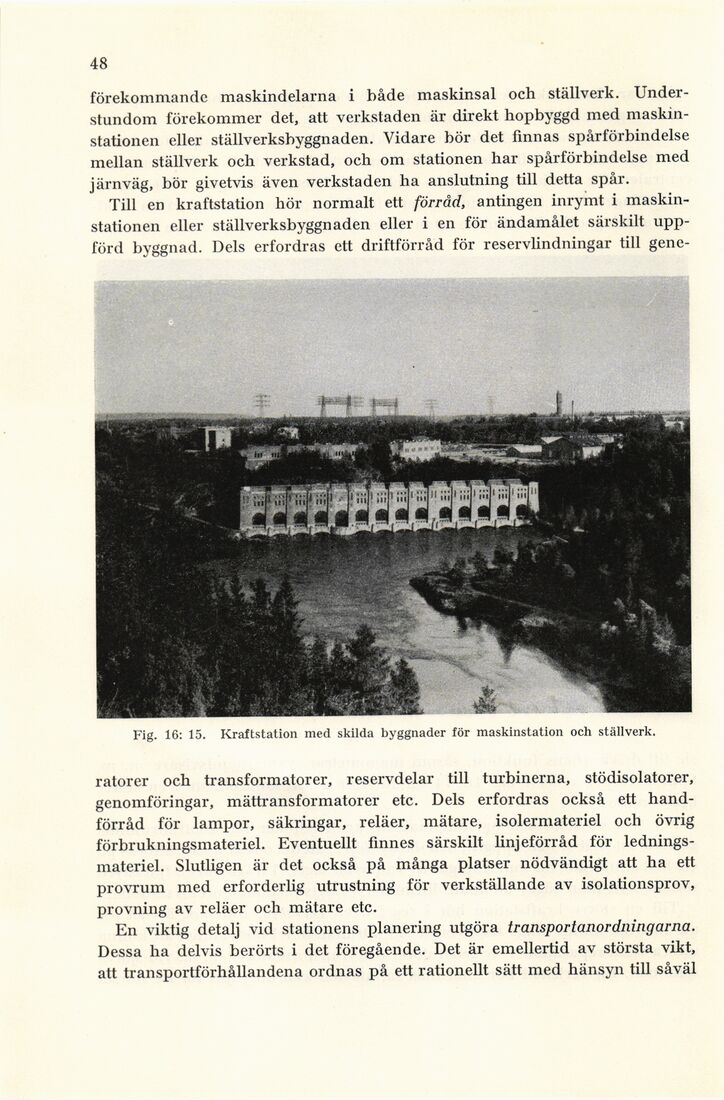

Fig. 16: 15. Kraftstation med skilda byggnader för maskinstation och ställverk.
ratorer och transformatorer, reservdelar till turbinerna, stödisolatorer,
genomföringar, mättransformatorer etc. Dels erfordras också ett
handförråd för lampor, säkringar, reläer, mätare, isolermateriel och övrig
förbrukningsmateriel. Eventuellt finnes särskilt linjeförråd för
lednings-materiel. Slutligen är det också på många platser nödvändigt att ha ett
provrum med erforderlig utrustning för verkställande av isolationsprov,
provning av reläer och mätare etc.
En viktig detalj vid stationens planering utgöra transportanordningarna.
Dessa ha delvis berörts i det föregående. Det är emellertid av största vikt,
att transportförhållandena ordnas på ett rationellt sätt med hänsyn till såväl
