54
förd med aggregat, vilka vartdera utnyttja en så stor vattenmängd som ca
350 m3/s. Vattenvägarnas dimensioner bliva på grund av den låga
fallhöjden förhållandevis mycket stora, vilket även framgår av en jämförelse
med fig. 16: 21, som visar en station för mångdubbelt större fallhöjd men
med ungefär samma effekt per aggregat.
Kostnaderna för att utnyttja en så låg fallhöjd som den förstnämnda
äro relativt höga, vilket i viss mån kompenserats, dels av att turbinerna
förlagts ovanför den övre vattenytan, dels av att intagen utförts som hävertar,

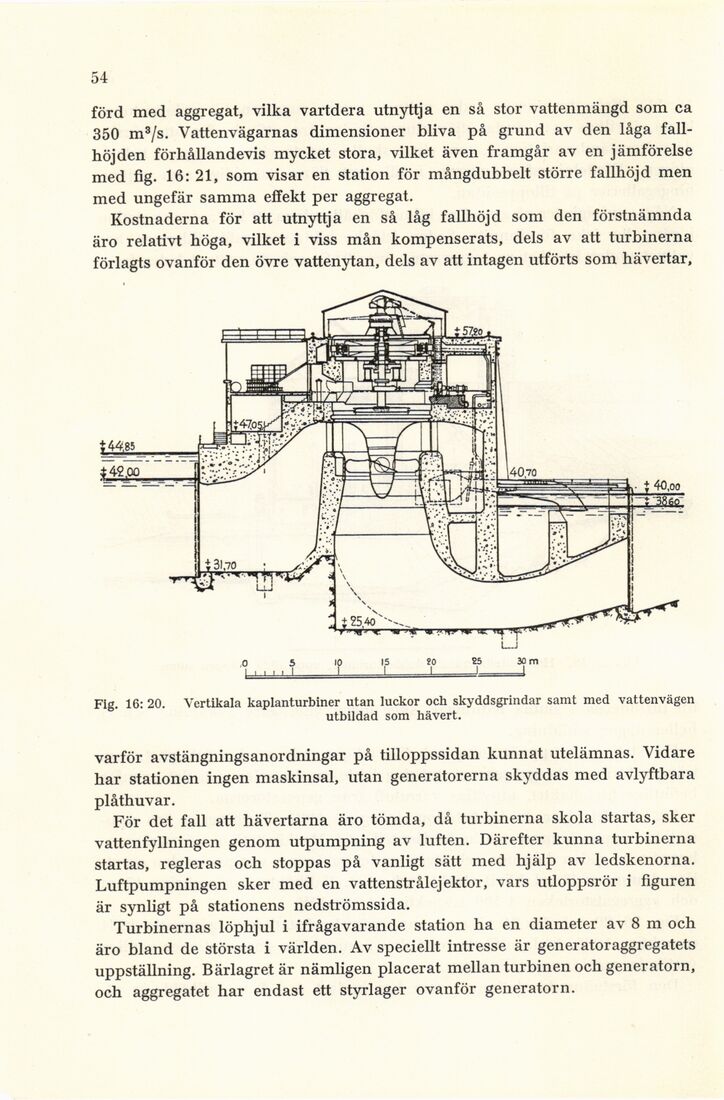

Fig. 16: 20. Vertikala kaplanturbiner utan luckor och skyddsgrindar samt med vattenvägen
utbildad som hävert.
varför avstängningsanordningar på tilloppssidan kunnat utelämnas. Vidare
har stationen ingen maskinsal, utan generatorerna skyddas med avlyftbara
plåthuvar.
För det fall att hävertarna äro tömda, då turbinerna skola startas, sker
vattenfyllningen genom utpumpning av luften. Därefter kunna turbinerna
startas, regleras och stoppas på vanligt sätt med hjälp av ledskenorna.
Luftpumpningen sker med en vattenstrålejektor, vars utloppsrör i figuren
är synligt på stationens nedströmssida.
Turbinernas löphjul i ifrågavarande station ha en diameter av 8 m och
äro bland de största i världen. Av speciellt intresse är generatoraggregatets
uppställning. Bärlagret är nämligen placerat mellan turbinen och generatorn,
och aggregatet har endast ett styrlager ovanför generatorn.
