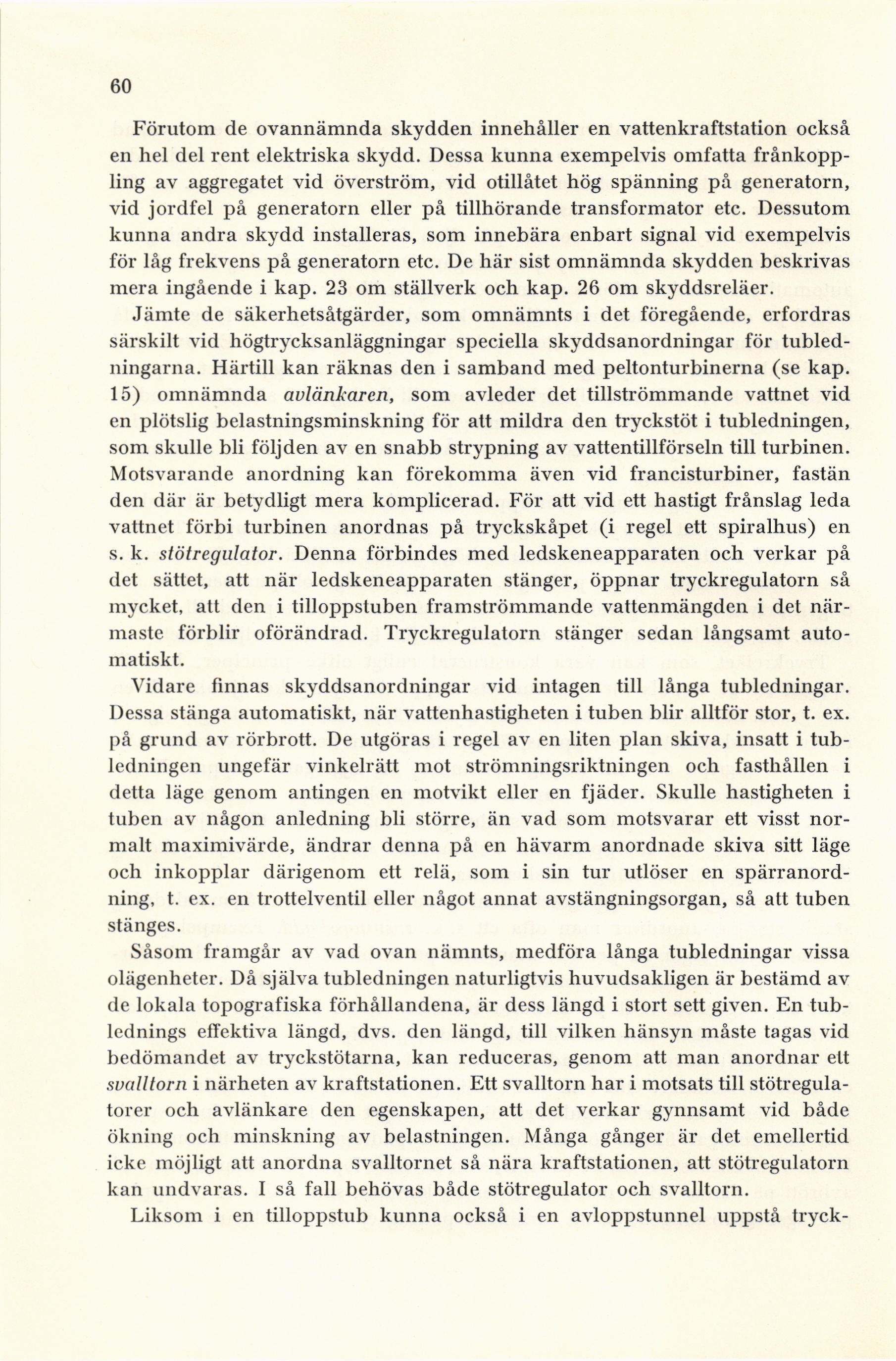

60
Förutom de ovannämnda skydden innehåller en vattenkraftstation också
en hel del rent elektriska skydd. Dessa kunna exempelvis omfatta
frånkoppling av aggregatet vid överström, vid otillåtet hög spänning på generatorn,
vid jordfel på generatorn eller på tillhörande transformator etc. Dessutom
kunna andra skydd installeras, som innebära enbart signal vid exempelvis
för låg frekvens på generatorn etc. De här sist omnämnda skydden beskrivas
mera ingående i kap. 23 om ställverk och kap. 26 om skyddsreläer.
Jämte de säkerhetsåtgärder, som omnämnts i det föregående, erfordras
särskilt vid högtrycksanläggningar speciella skyddsanordningar för
tubledningarna. Härtill kan räknas den i samband med peltonturbinerna (se kap.
15) omnämnda avlänkaren, som avleder det tillströmmande vattnet vid
en plötslig belastningsminskning för att mildra den tryckstöt i tubledningen,
som skulle bli följden av en snabb strypning av vattentillförseln till turbinen.
Motsvarande anordning kan förekomma även vid francisturbiner, fastän
den där är betydligt mera komplicerad. För att vid ett hastigt frånslag leda
vattnet förbi turbinen anordnas på tryckskåpet (i regel ett spiralhus) en
s. k. stötregulator. Denna förbindes med ledskeneapparaten och verkar på
det sättet, att när ledskeneapparaten stänger, öppnar tryckregulatorn så
mycket, att den i tilloppstuben framströmmande vattenmängden i det
närmaste förblir oförändrad. Tryckregulatorn stänger sedan långsamt
automatiskt.
Vidare finnas skyddsanordningar vid intagen till långa tubledningar.
Dessa stänga automatiskt, när vattenhastigheten i tuben blir alltför stor, t. ex.
på grund av rörbrott. De utgöras i regel av en liten plan skiva, insatt i
tubledningen ungefär vinkelrätt mot strömningsriktningen och fasthållen i
detta läge genom antingen en motvikt eller en fjäder. Skulle hastigheten i
tuben av någon anledning bli större, än vad som motsvarar ett visst
normalt maximivärde, ändrar denna på en hävarm anordnade skiva sitt läge
och inkopplar därigenom ett relä, som i sin tur utlöser en
spärranordning, t. ex. en trottelventil eller något annat avstängningsorgan, så att tuben
stänges.
Såsom framgår av vad ovan nämnts, medföra långa tubledningar vissa
olägenheter. Då själva tubledningen naturligtvis huvudsakligen är bestämd av
de lokala topografiska förhållandena, är dess längd i stort sett given. En
tublednings effektiva längd, dvs. den längd, till vilken hänsyn måste tagas vid
bedömandet av tryckstötarna, kan reduceras, genom att man anordnar ett
svalltorn i närheten av kraftstationen. Ett svalltorn har i motsats till
stötregula-torer och avlänkare den egenskapen, att det verkar gynnsamt vid både
ökning och minskning av belastningen. Många gånger är det emellertid
icke möjligt att anordna svalltornet så nära kraftstationen, att stötregulatorn
kan undvaras. I så fall behövas både stötregulator och svalltorn.
Liksom i en tilloppstub kunna också i en avloppstunnel uppstå tryck-
