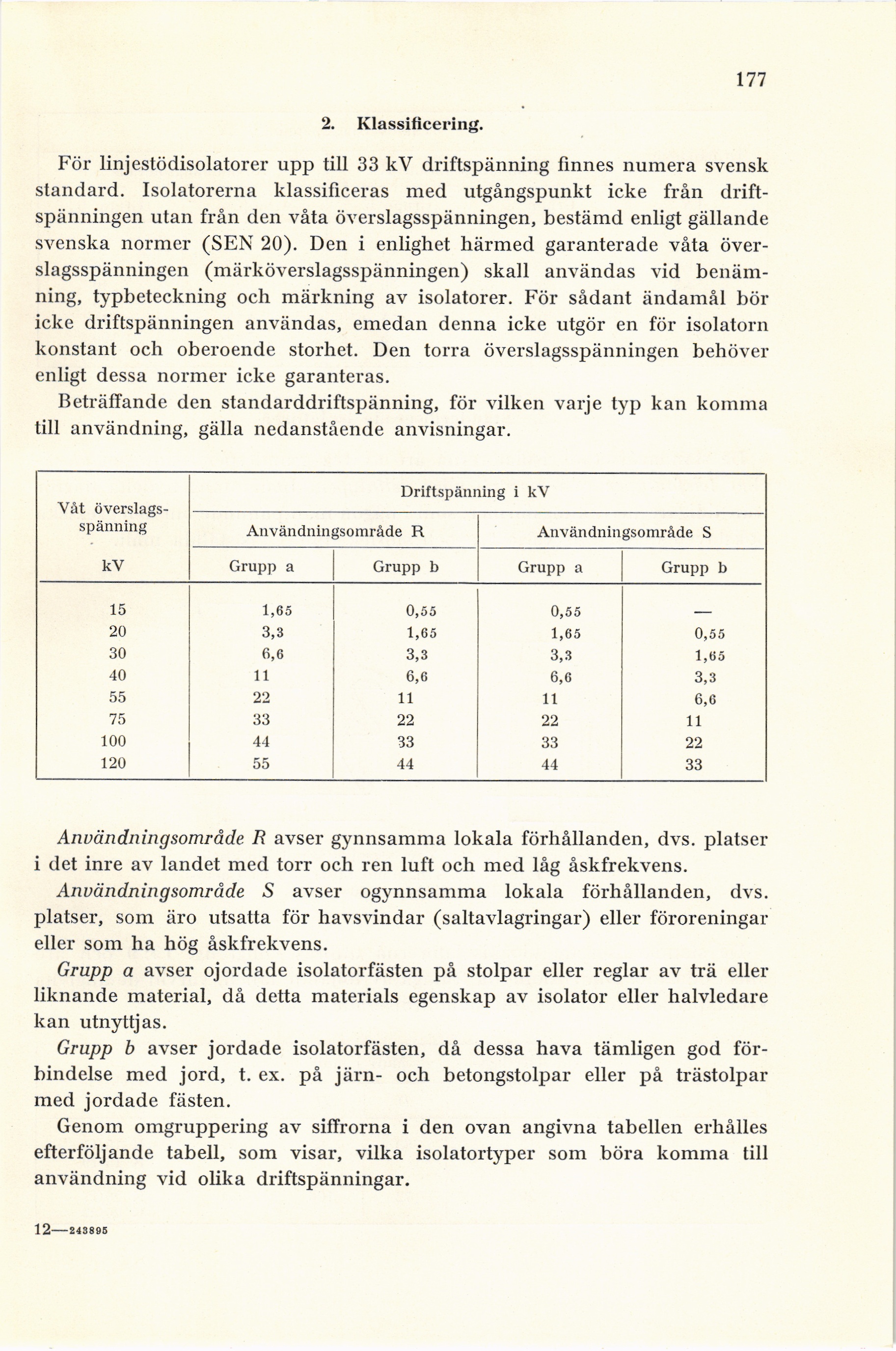

2. Klassificering.
För linjestödisolatorer upp till 33 kV driftspänning finnes numera svensk
standard. Isolatorerna klassificeras med utgångspunkt icke från
driftspänningen utan från den våta överslagsspänningen, bestämd enligt gällande
svenska normer (SEN 20). Den i enlighet härmed garanterade våta
överslagsspänningen (märköverslagsspänningen) skall användas vid
benämning, typbeteckning och märkning av isolatorer. För sådant ändamål bör
icke driftspänningen användas, emedan denna icke utgör en för isolatorn
konstant och oberoende storhet. Den torra överslagsspänningen behöver
enligt dessa normer icke garanteras.
Beträffande den standarddriftspänning, för vilken varje typ kan komma
till användning, gälla nedanstående anvisningar.
Våt
överslagsspänning Driftspänning i kV
Användningsområde R Användningsområde S
kV Grupp a Grupp b Grupp a Grupp b
15 1,65 0,55 0,55 _
20 3,3 1,65 1,65 0,55
30 6,6 3,3 3,3 1,65
40 11 6,6 6,6 3,3
55 22 11 11 6,6
75 33 22 22 11
100 44 33 33 22
120 55 44 44 33
Användningsområde R avser gynnsamma lokala förhållanden, dvs. platser
i det inre av landet med torr och ren luft och med låg åskfrekvens.
Användningsområde S avser ogynnsamma lokala förhållanden, dvs.
platser, som äro utsatta för havsvindar (saltavlagringar) eller föroreningar
eller som ha hög åskfrekvens.
Grupp a avser ojordade isolatorfästen på stolpar eller reglar av trä eller
liknande material, då detta materials egenskap av isolator eller halvledare
kan utnyttjas.
Grupp b avser jordade isolatorfästen, då dessa hava tämligen god
förbindelse med jord, t. ex. på järn- och betongstolpar eller på trästolpar
med jordade fästen.
Genom omgruppering av siffrorna i den ovan angivna tabellen erhålles
efterföljande tabell, som visar, vilka isolatortyper som böra komma till
användning vid olika driftspänningar.
