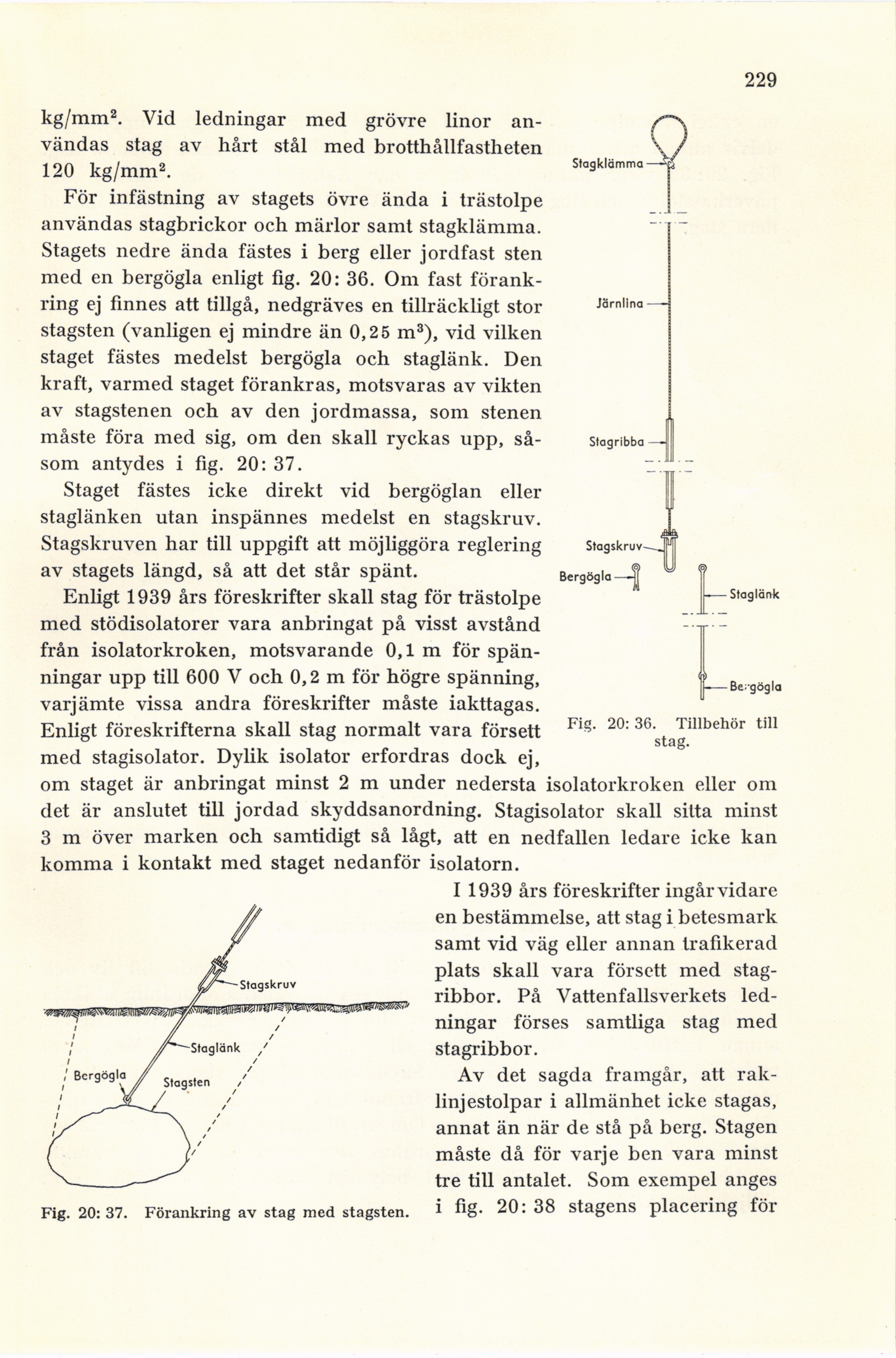

229
kg/mm2. Vid ledningar med grövre linor
användas stag av hårt stål med brotthållfastheten
120 kg/mm2.
För infästning av stagets övre ända i trästolpe
användas stagbrickor och märlor samt stagklämma.
Stagets nedre ända fästes i berg eller jordfast sten
med en bergögla enligt fig. 20: 36. Om fast
förankring ej finnes att tillgå, nedgräves en tillräckligt stor
stagsten (vanligen ej mindre än 0,25 m3), vid vilken
staget fästes medelst bergögla och staglänk. Den
kraft, varmed staget förankras, motsvaras av vikten
av stagstenen och av den jordmassa, som stenen
måste föra med sig, om den skall ryckas upp,
såsom antydes i fig. 20: 37.
Staget fästes icke direkt vid bergöglan eller
staglänken utan inspännes medelst en stagskruv.
Stagskruven har till uppgift att möjliggöra reglering
av stagets längd, så att det står spänt.
Enligt 1939 års föreskrifter skall stag för trästolpe
med stödisolatorer vara anbringat på visst avstånd
från isolatorkroken, motsvarande 0,1m för
spänningar upp till 600 V och 0,2 m för högre spänning,
varjämte vissa andra föreskrifter måste iakttagas.
Enligt föreskrifterna skall stag normalt vara försett
med stagisolator. Dylik isolator erfordras dock ej,
om staget är anbringat minst 2 m under nedersta isolatorkroken eller om
det är anslutet till jordad skyddsanordning. Stagisolator skall sitta minst
3 m över marken och samtidigt så lågt, att en nedfallen ledare icke kan
komma i kontakt med staget nedanför isolatorn.
I 1939 års föreskrifter ingår vidare
en bestämmelse, att stag i betesmark
samt vid väg eller annan trafikerad
plats skall vara försett med
stag-ribbor. På Vattenfallsverkets
ledningar förses samtliga stag med
stagribbor.
Av det sagda framgår, att
rak-linjestolpar i allmänhet icke stagas,
annat än när de stå på berg. Stagen
måste då för varje ben vara minst
tre till antalet. Som exempel anges
i fig. 20: 38 stagens placering för
Fig. 20: 36. Tillbehör till
stag.
Fig. 20: 37. Förankring av stag med stagsten.
