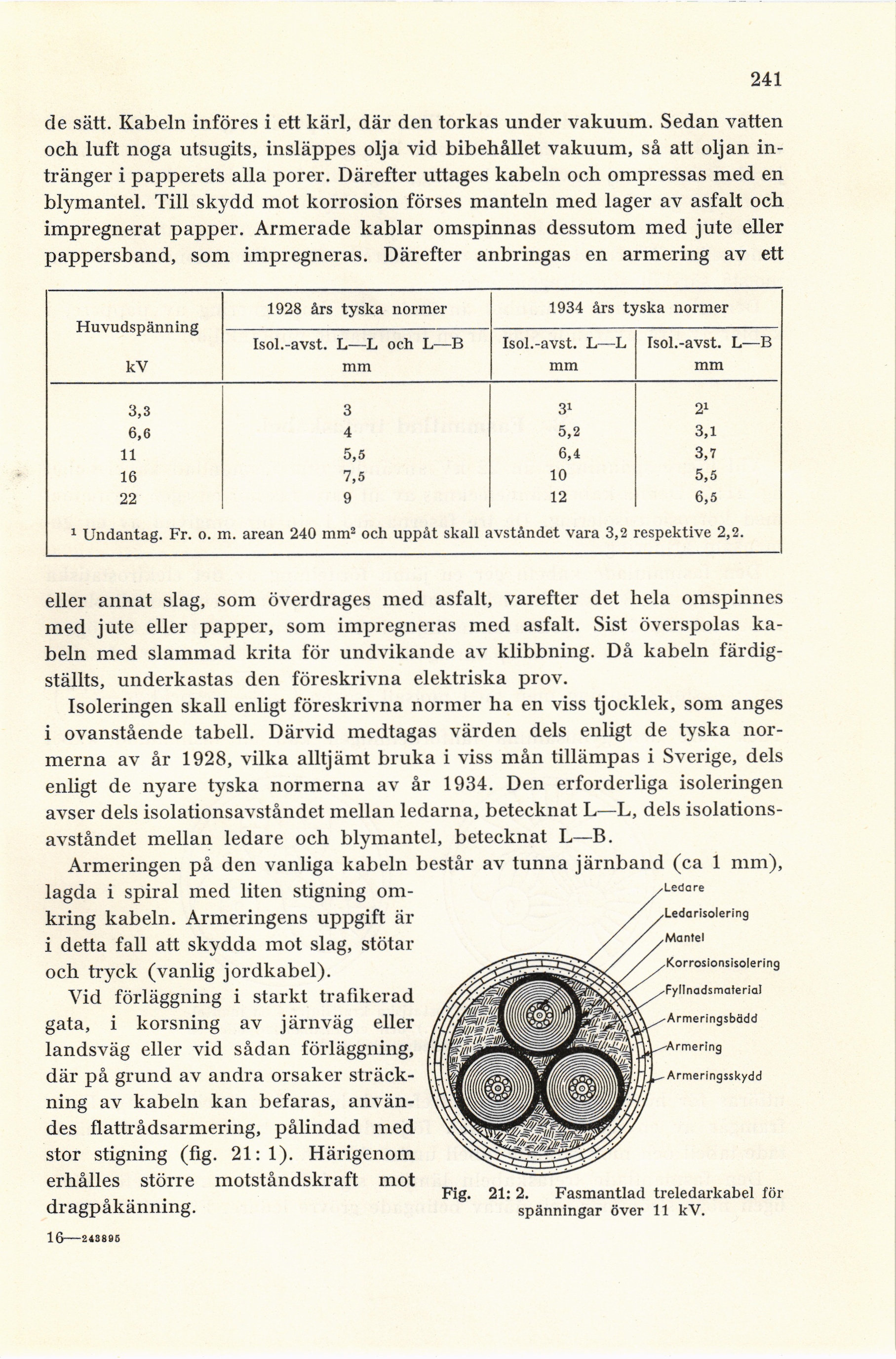

241
de sätt. Kabeln införes i ett kärl, där den torkas under vakuum. Sedan vatten
och luft noga utsugits, insläppes olja vid bibehållet vakuum, så att oljan
intränger i papperets alla porer. Därefter uttages kabeln och ompressas med en
blymantel. Till skydd mot korrosion förses manteln med lager av asfalt och
impregnerat papper. Armerade kablar omspinnas dessutom med jute eller
pappersband, som impregneras. Därefter anbringas en armering av ett
Huvudspänning kV 1928 års tyska normer 1934 års tyska normer
Isol.-avst. L—L och L—B mm Isol.-avst. L—L mm Isol.-avst. L—B mm
3,3 3 31 2l
6,6 4 5,2 3,1
11 5,5 6,i 3,7
16 7,5 10 5,5
22 9 12 6,5
1 Undantag. Fr. o. m. arean 240 mm2 och uppåt skall avståndet vara 3,2 respektive 2,2.
eller annat slag, som överdrages med asfalt, varefter det hela omspinnes
med jute eller papper, som impregneras med asfalt. Sist överspolas
kabeln med slammad krita för undvikande av klibbning. Då kabeln
färdigställts, underkastas den föreskrivna elektriska prov.
Isoleringen skall enligt föreskrivna normer ha en viss tjocklek, som anges
i ovanstående tabell. Därvid medtagas värden dels enligt de tyska
normerna av år 1928, vilka alltjämt bruka i viss mån tillämpas i Sverige, dels
enligt de nyare tyska normerna av år 1934. Den erforderliga isoleringen
avser dels isolationsavståndet mellan ledarna, betecknat L—L, dels
isolations-avståndet mellan ledare och blymantel, betecknat L—B.
Armeringen på den vanliga kabeln består av tunna järnband (ca 1 mm),
lagda i spiral med liten stigning
omkring kabeln. Armeringens uppgift är
i detta fall att skydda mot slag, stötar
och tryck (vanlig jordkabel).
Vid förläggning i starkt trafikerad
gata, i korsning av järnväg eller
landsväg eller vid sådan förläggning,
där på grund av andra orsaker
sträckning av kabeln kan befaras,
användes flattrådsarmering, pålindad med
stor stigning (fig. 21:1). Härigenom
erhålles större motståndskraft mot
dragpåkänning.
16—213895
Ledare
Ledarisolering
Mantel
Korrosionsisolering
Fyllnadsmaterial
Armeringsbädd
-Armering
Armeringsskydd
Fig. 21: 2. Fasmantlad treledarkabel för
spänningar över 11 kV.
