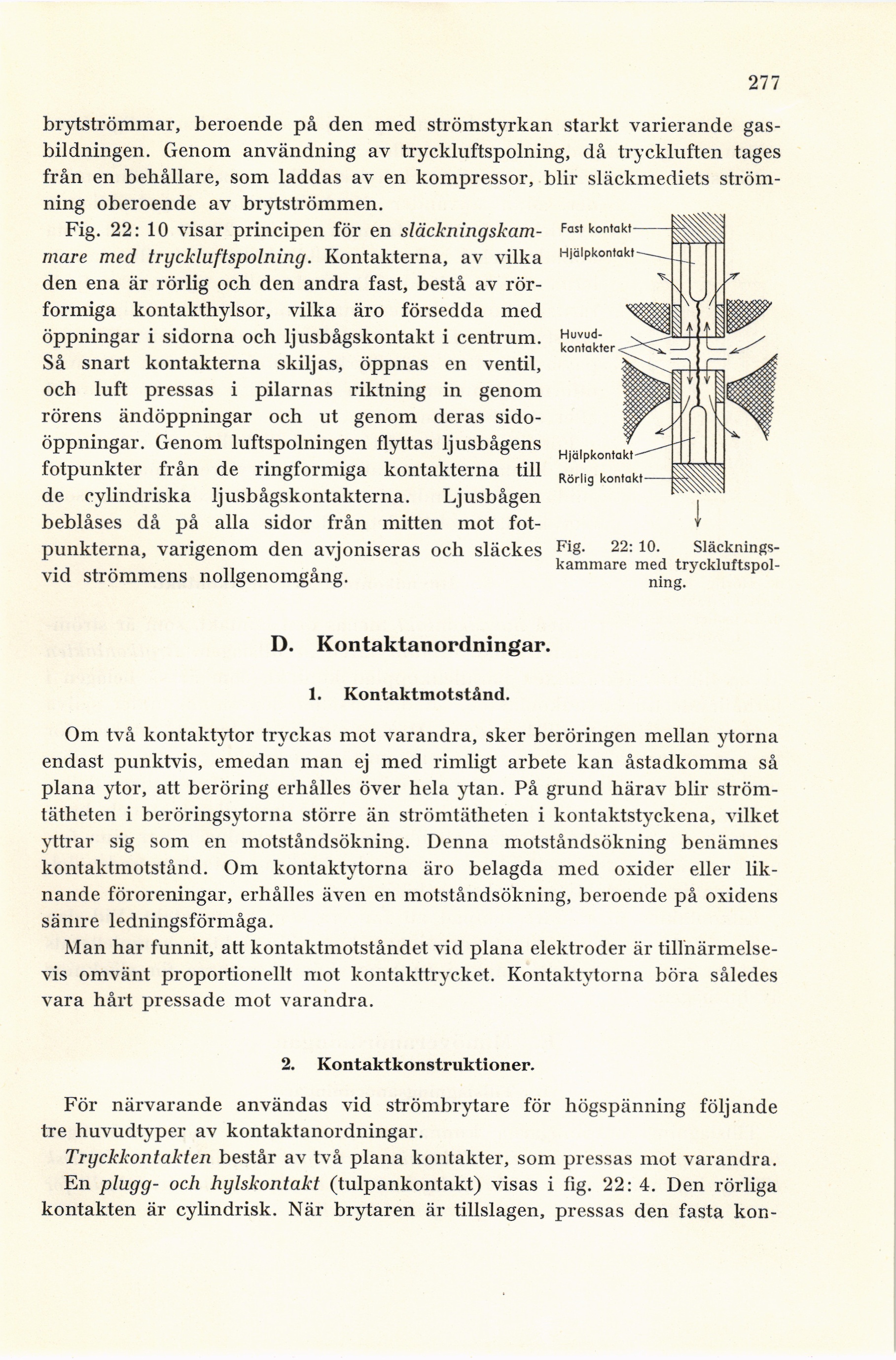

277
brytströmmar, beroende på den med strömstyrkan starkt varierande
gasbildningen. Genom användning av tryckluftspolning, då tryckluften tages
från en behållare, som laddas av en kompressor, blir släckmedlets
strömning oberoende av brytströmmen.
Fig. 22: 10 visar principen för en
släckningskammare med tryckluftspolning. Kontakterna, av vilka
den ena är rörlig och den andra fast, bestå av
rörformiga kontakthylsor, vilka äro försedda med
öppningar i sidorna och ljusbågskontakt i centrum.
Så snart kontakterna skiljas, öppnas en ventil,
och luft pressas i pilarnas riktning in genom
rörens ändöppningar och ut genom deras
sidoöppningar. Genom luftspolningen flyttas ljusbågens
fotpunkter från de ringformiga kontakterna till
de cylindriska ljusbågskontakterna. Ljusbågen
beblåses då på alla sidor från mitten mot
fotpunkterna, varigenom den avjoniseras och släckes
vid strömmens nollgenomgång.
D. Kontaktanordningar.
1. Kontaktmotstånd.
Om två kontaktytor tryckas mot varandra, sker beröringen mellan ytorna
endast punktvis, emedan man ej med rimligt arbete kan åstadkomma så
plana ytor, att beröring erhålles över hela ytan. På grund härav blir
strömtätheten i beröringsytorna större än strömtätheten i kontaktstyckena, vilket
yttrar sig som en motståndsökning. Denna motståndsökning benämnes
kontaktmotstånd. Om kontaktytorna äro belagda med oxider eller
liknande föroreningar, erhålles även en motståndsökning, beroende på oxidens
sämre ledningsförmåga.
Man har funnit, att kontaktmotståndet vid plana elektroder är
tillnärmelsevis omvänt proportionellt mot kontakttrycket. Kontaktytorna böra således
vara hårt pressade mot varandra.
2. Kontaktkonstruktioner.
För närvarande användas vid strömbrytare för högspänning följande
tre huvudtyper av kontaktanordningar.
Tryckkontakten består av två plana kontakter, som pressas mot varandra.
En plugg- och hylskontakt (tulpankontakt) visas i fig. 22: 4. Den rörliga
kontakten är cylindrisk. När brytaren är tillslagen, pressas den fasta kon-
Fig. 22: 10.
Släckningskammare med
tryckluftspolning.
