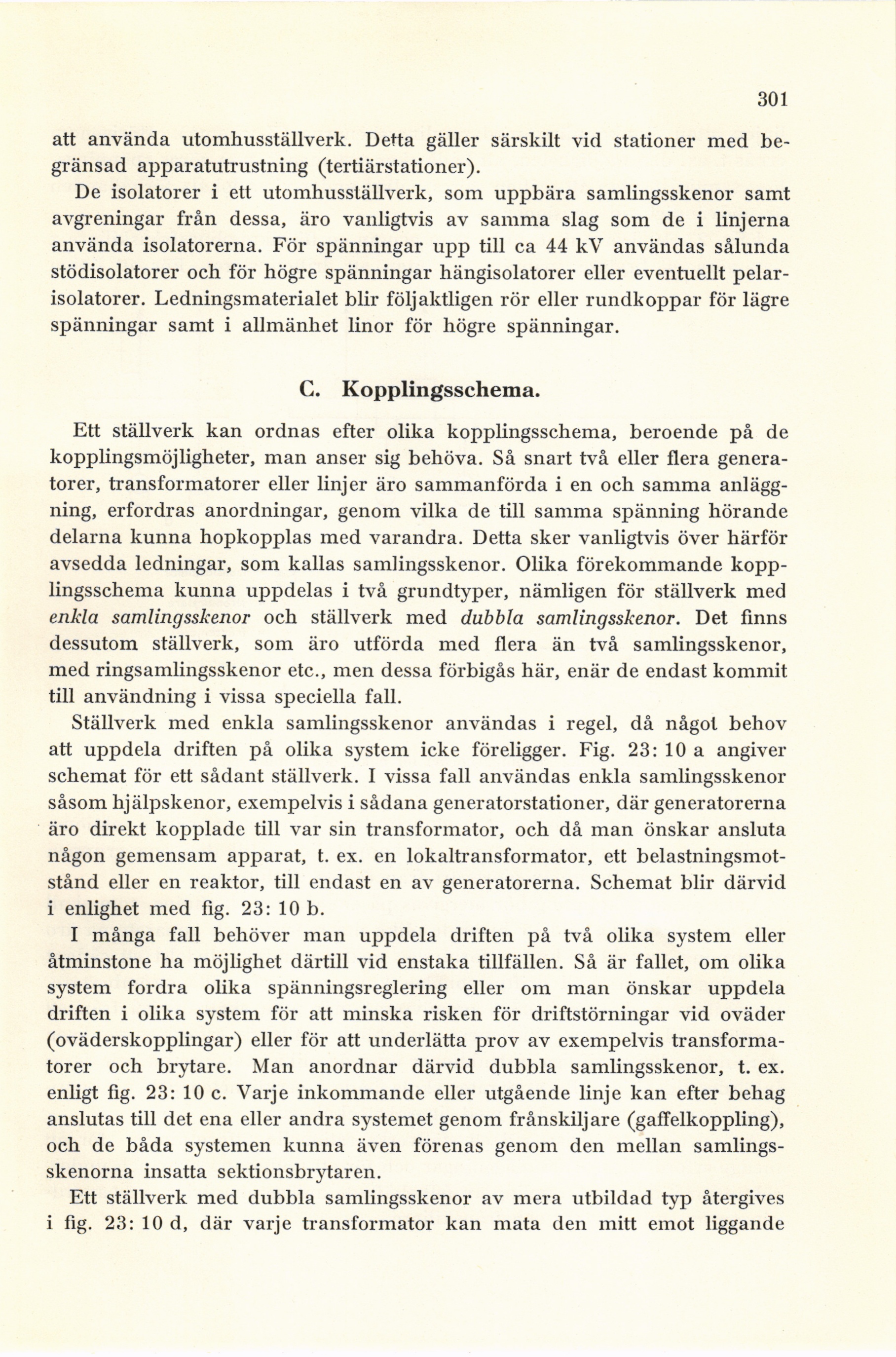

att använda utomhusställverk. Detta gäller särskilt vid stationer med
begränsad apparatutrustning (tertiärstationer).
De isolatorer i ett utomhusställverk, som uppbära samlingsskenor samt
avgreningar från dessa, äro vanligtvis av samma slag som de i linjerna
använda isolatorerna. För spänningar upp till ca 44 kV användas sålunda
stödisolatorer och för högre spänningar hängisolatorer eller eventuellt
pelar-isolatorer. Ledningsmaterialet blir följaktligen rör eller rundkoppar för lägre
spänningar samt i allmänhet linor för högre spänningar.
C. Kopplingsschema.
Ett ställverk kan ordnas efter olika kopplingsschema, beroende på de
kopplingsmöjligheter, man anser sig behöva. Så snart två eller flera
generatorer, transformatorer eller linjer äro sammanförda i en och samma
anläggning, erfordras anordningar, genom vilka de till samma spänning hörande
delarna kunna hopkopplas med varandra. Detta sker vanligtvis över härför
avsedda ledningar, som kallas samlingsskenor. Olika förekommande
kopplingsschema kunna uppdelas i två grundtyper, nämligen för ställverk med
enkla samlingsskenor och ställverk med dubbla samlingsskenor. Det finns
dessutom ställverk, som äro utförda med flera än två samlingsskenor,
med ringsamlingsskenor etc., men dessa förbigås här, enär de endast kommit
till användning i vissa speciella fall.
Ställverk med enkla samlingsskenor användas i regel, då något behov
att uppdela driften på olika system icke föreligger. Fig. 23: 10 a angiver
schemat för ett sådant ställverk. I vissa fall användas enkla samlingsskenor
såsom hjälpskenor, exempelvis i sådana generatorstationer, där generatorerna
äro direkt kopplade till var sin transformator, och då man önskar ansluta
någon gemensam apparat, t. ex. en lokaltransformator, ett
belastningsmotstånd eller en reaktor, till endast en av generatorerna. Schemat blir därvid
i enlighet med fig. 23: 10 b.
I många fall behöver man uppdela driften på två olika system eller
åtminstone ha möjlighet därtill vid enstaka tillfällen. Så är fallet, om olika
system fordra olika spänningsreglering eller om man önskar uppdela
driften i olika system för att minska risken för driftstörningar vid oväder
(oväderskopplingar) eller för att underlätta prov av exempelvis
transformatorer och brytare. Man anordnar därvid dubbla samlingsskenor, t. ex.
enligt fig. 23: 10 c. Varje inkommande eller utgående linje kan efter behag
anslutas till det ena eller andra systemet genom frånskiljare (gaffefkoppling),
och de båda systemen kunna även förenas genom den mellan
samlingsskenorna insatta sektionsbrytaren.
Ett ställverk med dubbla samlingsskenor av mera utbildad typ återgives
i fig. 23: 10 d, där varje transformator kan mata den mitt emot liggande
