314
att såväl dessa biledningar som biledningskablarna äro märkta. Fig. 23: 19
visar några detaljer från dylik förläggning.
I närheten av reläerna monteras tillhörande reläomkopplare, varmed
reläerna kunna avställas för provning o. d. Fig. 23: 20 visar den nyaste
typen av Vattenfallsverkets reläomkopplare. En manöverställare av ofta
använd typ visas av fig. 23: 21.
För att personalen lättare skall kunna överblicka stationens drifttillstånd,
användes särskilt vid större anläggningar ett minialyrschema, dvs. ett en-

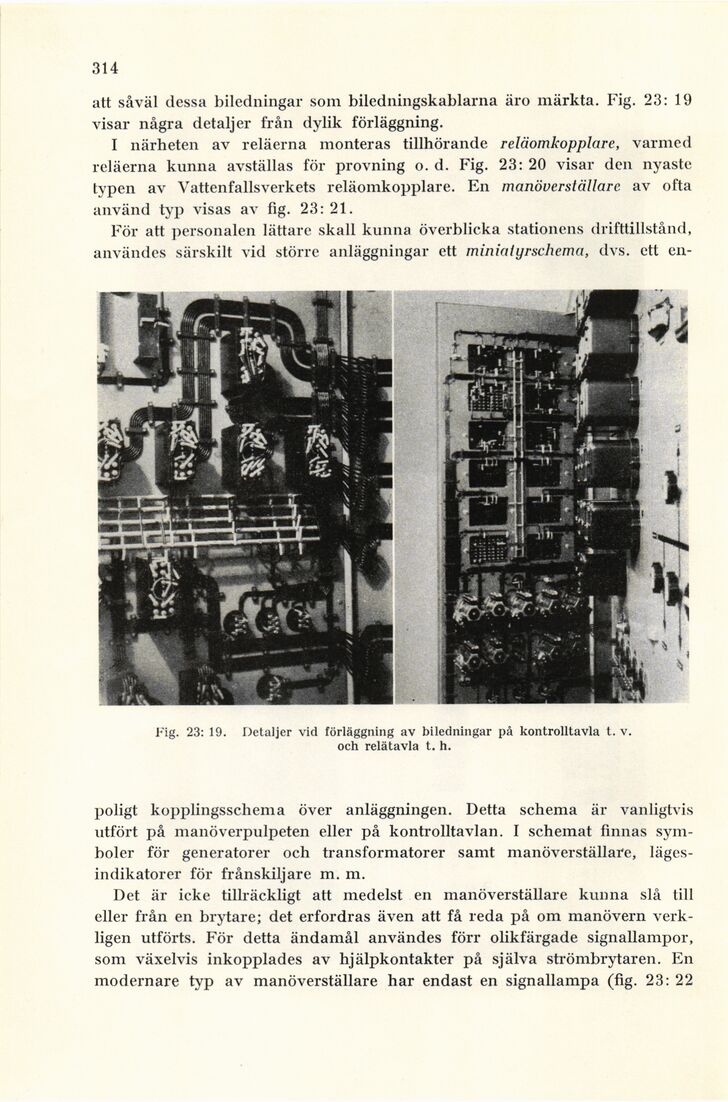

Fig. 23: 19. Detaljer vid förläggning av biledningar på kontrolltavla t. v.
och relätavla t. h.
poligt kopplingsschema över anläggningen. Detta schema är vanligtvis
utfört på manöverpulpeten eller på kontrolltavlan. I schemat finnas
symboler för generatorer och transformatorer samt manöverställare,
lägesindikatorer för frånskiljare m. m.
Det är icke tillräckligt att medelst en manöverställare kunna slå till
eller från en brytare; det erfordras även att få reda på om manövern
verkligen utförts. För detta ändamål användes förr olikfärgade signallampor,
som växelvis inkopplades av hjälpkontakter på själva strömbrytaren. En
modernare typ av manöverställare har endast en signallampa (fig. 23: 22
