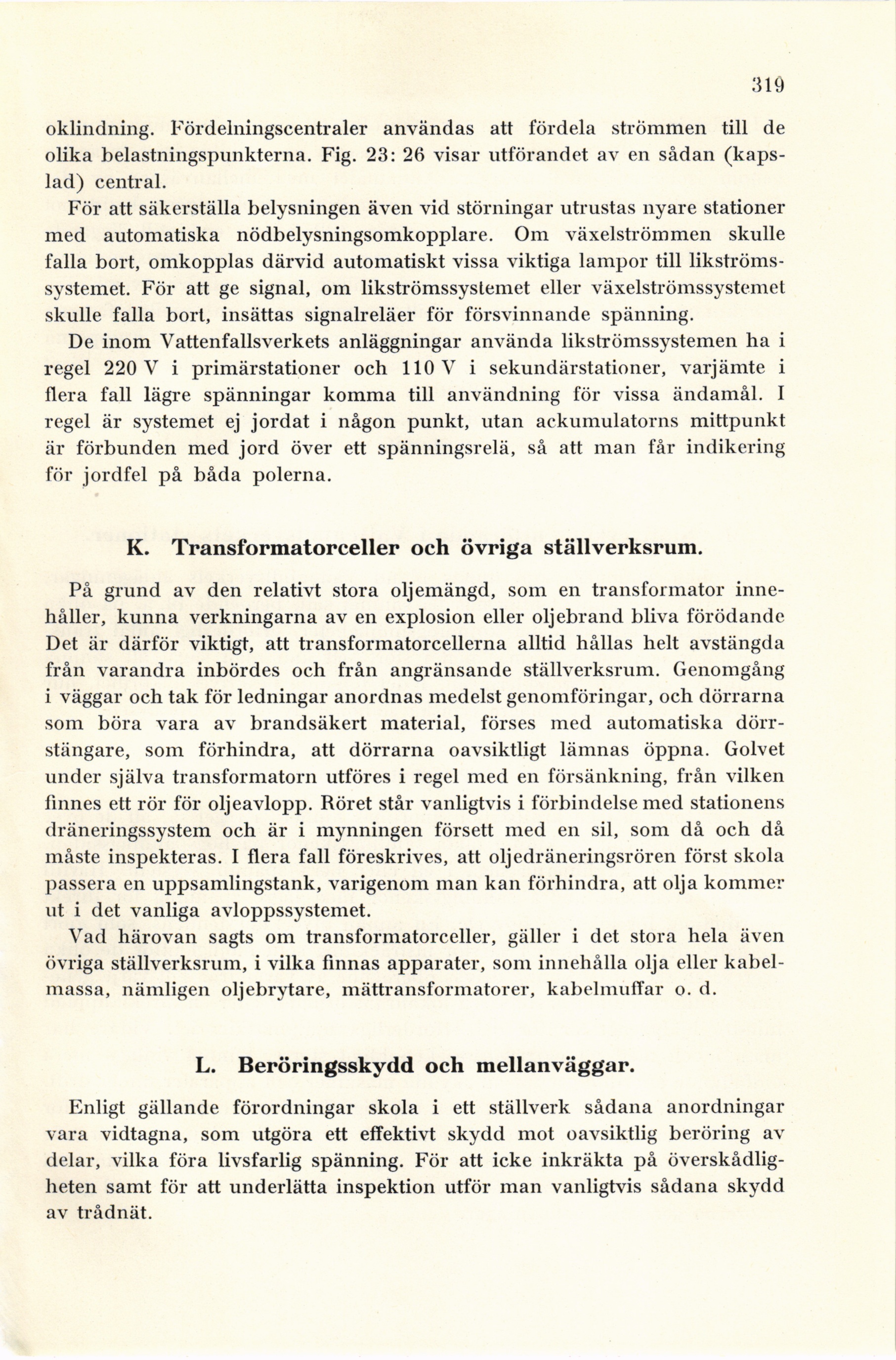

319
oklindning. Fördelningscentraler användas att fördela strömmen till de
olika belastningspunkterna. Fig. 23: 26 visar utförandet av en sådan
(kapslad) central.
För att säkerställa belysningen även vid störningar utrustas nyare stationer
med automatiska nödbelysningsomkopplare. Om växelströmmen skulle
falla bort, omkopplas därvid automatiskt vissa viktiga lampor till
likströmssystemet. För att ge signal, om likströmssystemet eller växelströmssystemet
skulle falla bort, insättas signalreläer för försvinnande spänning.
De inom Vattenfallsverkets anläggningar använda likströmssystemen ha i
regel 220 V i primärstationer och 110 V i sekundärstationer, varjämte i
flera fall lägre spänningar komma till användning för vissa ändamål. I
regel är systemet ej jordat i någon punkt, utan ackumulatorns mittpunkt
är förbunden med jord över ett spänningsrelä, så att man får indikering
för jordfel på båda polerna.
K. Transformatorceller och övriga ställverksrum.
På grund av den relativt stora oljemängd, som en transformator
innehåller, kunna verkningarna av en explosion eller oljebrand bliva förödande
Det är därför viktigt, att transformatorcellerna alltid hållas helt avstängda
från varandra inbördes och från angränsande ställverksrum. Genomgång
i väggar och tak för ledningar anordnas medelst genomföringar, och dörrarna
som böra vara av brandsäkert material, förses med automatiska
dörr-stängare, som förhindra, att dörrarna oavsiktligt lämnas öppna. Golvet
under själva transformatorn utföres i regel med en försänkning, från vilken
finnes ett rör för oljeavlopp. Röret står vanligtvis i förbindelse med stationens
dräneringssystem och är i mynningen försett med en sil, som då och då
måste inspekteras. I flera fall föreskrives, att oljedräneringsrören först skola
passera en uppsamlingstank, varigenom man kan förhindra, att olja kommer
ut i det vanliga avloppssystemet.
Vad härovan sagts om transformatorceller, gäller i det stora hela även
övriga ställverksrum, i vilka finnas apparater, som innehålla olja eller
kabelmassa, nämligen oljebrytare, mättransformatorer, kabelniuffar o. d.
L. Beröringsskydd och mellanväggar.
Enligt gällande förordningar skola i ett ställverk sådana anordningar
vara vidtagna, som utgöra ett effektivt skydd mot oavsiktlig beröring av
delar, vilka föra livsfarlig spänning. För att icke inkräkta på
överskådligheten samt för att underlätta inspektion utför man vanligtvis sådana skydd
av trådnät.
