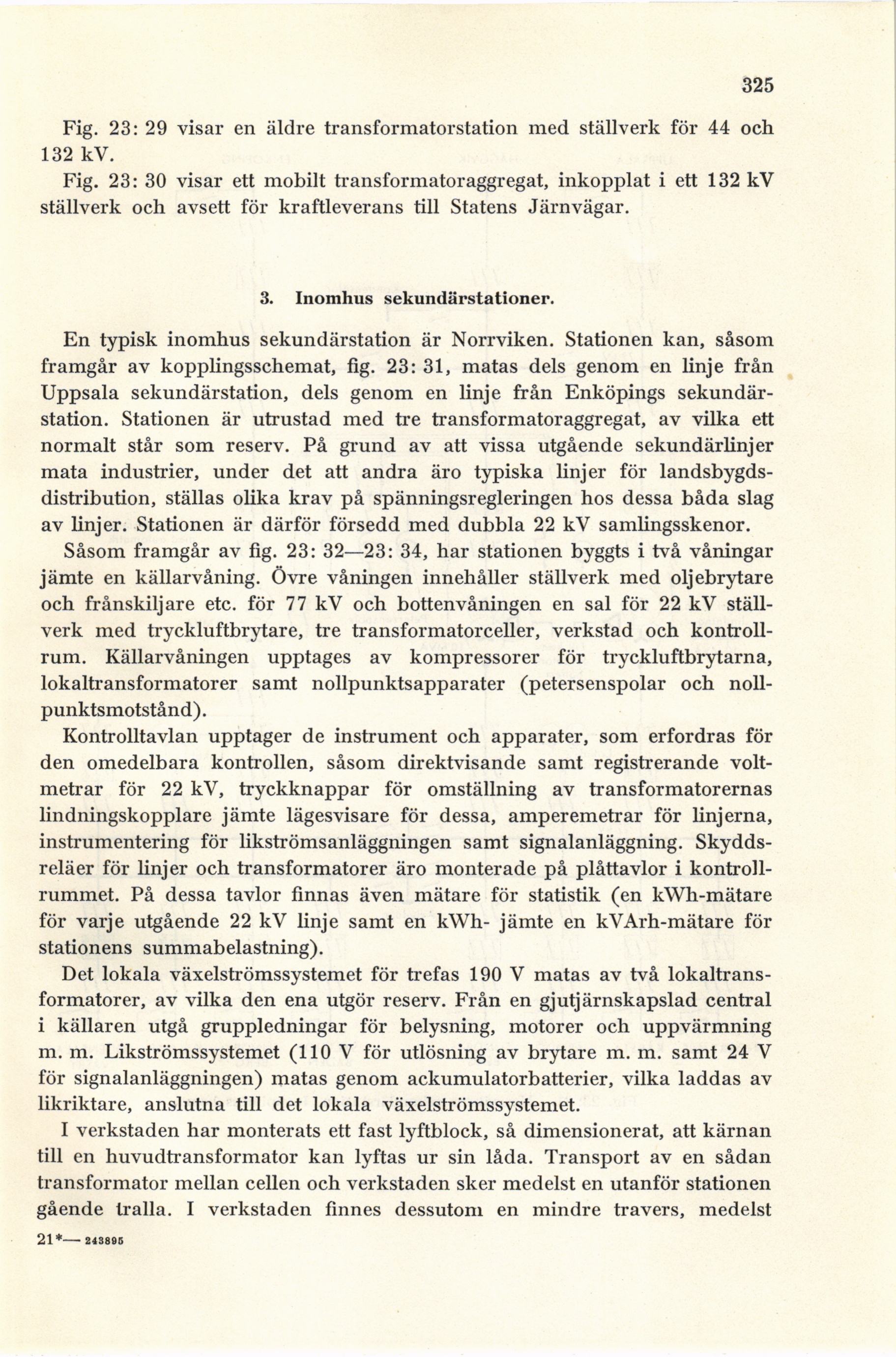

325
Fig. 23: 29 visar en äldre transformatorstation med ställverk för 44 och
132 kV.
Fig. 23: 30 visar ett mobilt transformatoraggregat, inkopplat i ett 132 kV
ställverk och avsett för kraftleverans till Statens Järnvägar.
3. Inomhus sekundärstationer.
En typisk inomhus sekundärstation är Norrviken. Stationen kan, såsom
framgår av kopplingsschemat, fig. 23: 31, matas dels genom en linje från
Uppsala sekundärstation, dels genom en linje från Enköpings
sekundärstation. Stationen är utrustad med tre transformatoraggregat, av vilka ett
normalt står som reserv. På grund av att vissa utgående sekundärlinjer
mata industrier, under det att andra äro typiska linjer för
landsbygdsdistribution, ställas olika krav på spänningsregleringen hos dessa båda slag
av linjer. Stationen är därför försedd med dubbla 22 kV samlingsskenor.
Såsom framgår av fig. 23: 32—23: 34, har stationen byggts i två våningar
jämte en källarvåning. Övre våningen innehåller ställverk med oljebrytare
och frånskiljare etc. för 77 kV och bottenvåningen en sal för 22 kV
ställverk med tryckluftbrytare, tre transformatorceller, verkstad och
kontrollrum. Källarvåningen upptages av kompressorer för tryckluftbrytarna,
lokaltransformatorer samt nollpunktsapparater (petersenspolar och
nollpunktsmotstånd) .
Kontrolltavlan upptager de instrument och apparater, som erfordras för
den omedelbara kontrollen, såsom direktvisande samt registrerande
voltmetrar för 22 kV, tryckknappar för omställning av transformatorernas
lindningskopplare jämte lägesvisare för dessa, amperemetrar för linjerna,
instrumentering för likströmsanläggningen samt signalanläggning.
Skydds-reläer för linjer och transformatorer äro monterade på plåttavlor i
kontrollrummet. På dessa tavlor finnas även mätare för statistik (en kWh-mätare
för varje utgående 22 kV linje samt en kWh- jämte en kVArh-mätare för
stationens summabelastning).
Det lokala växelströmssystemet för trefas 190 V matas av två
lokaltransformatorer, av vilka den ena utgör reserv. Från en gjutjärnskapslad central
i källaren utgå gruppledningar för belysning, motorer och uppvärmning
m. m. Likströmssystemet (110 V för utlösning av brytare m. m. samt 24 V
för signalanläggningen) matas genom ackumulatorbatterier, vilka laddas av
likriktare, anslutna till det lokala växelströmssystemet.
I verkstaden har monterats ett fast lyftblock, så dimensionerat, att kärnan
till en huvudtransformator kan lyftas ur sin låda. Transport av en sådan
transformator mellan cellen och verkstaden sker medelst en utanför stationen
gående tralla. I verkstaden finnes dessutom en mindre travers, medelst
