12
Av lagrens utförande betingas det lämpligaste uppställningssättet för
instrumentet. På instrumentskalan anges alltid, om instrumentet är avsett
att användas i vågrätt eller lodrätt läge eller eventuellt i någon viss lutning.

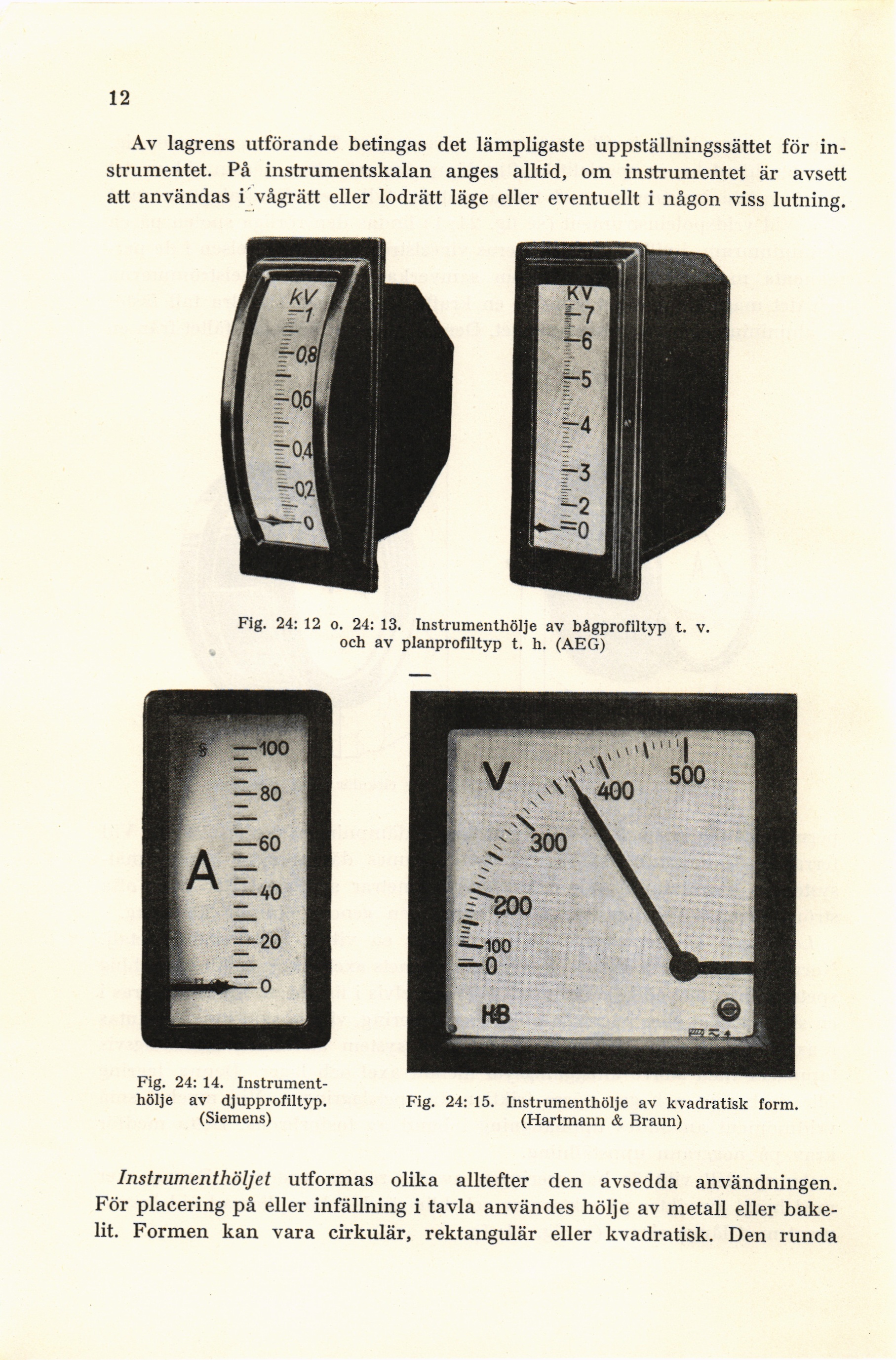

Fig. 24: 12 o. 24: 13. Instrumenthölje av bågprofiltyp t. v.
och av planprofiltyp t. h. (AEG)
Fig. 24: 14.
Instrument-hölje av djupprofiltyp.
(Siemens)
Instrumenthöljet utformas olika alltefter den avsedda användningen.
För placering på eller infällning i tavla användes hölje av metall eller
bakelit. Formen kan vara cirkulär, rektangulär eller kvadratisk. Den runda
Fig. 24: 15. Instrumenthölje av kvadratisk form.
(Hartmann & Braun)
