38

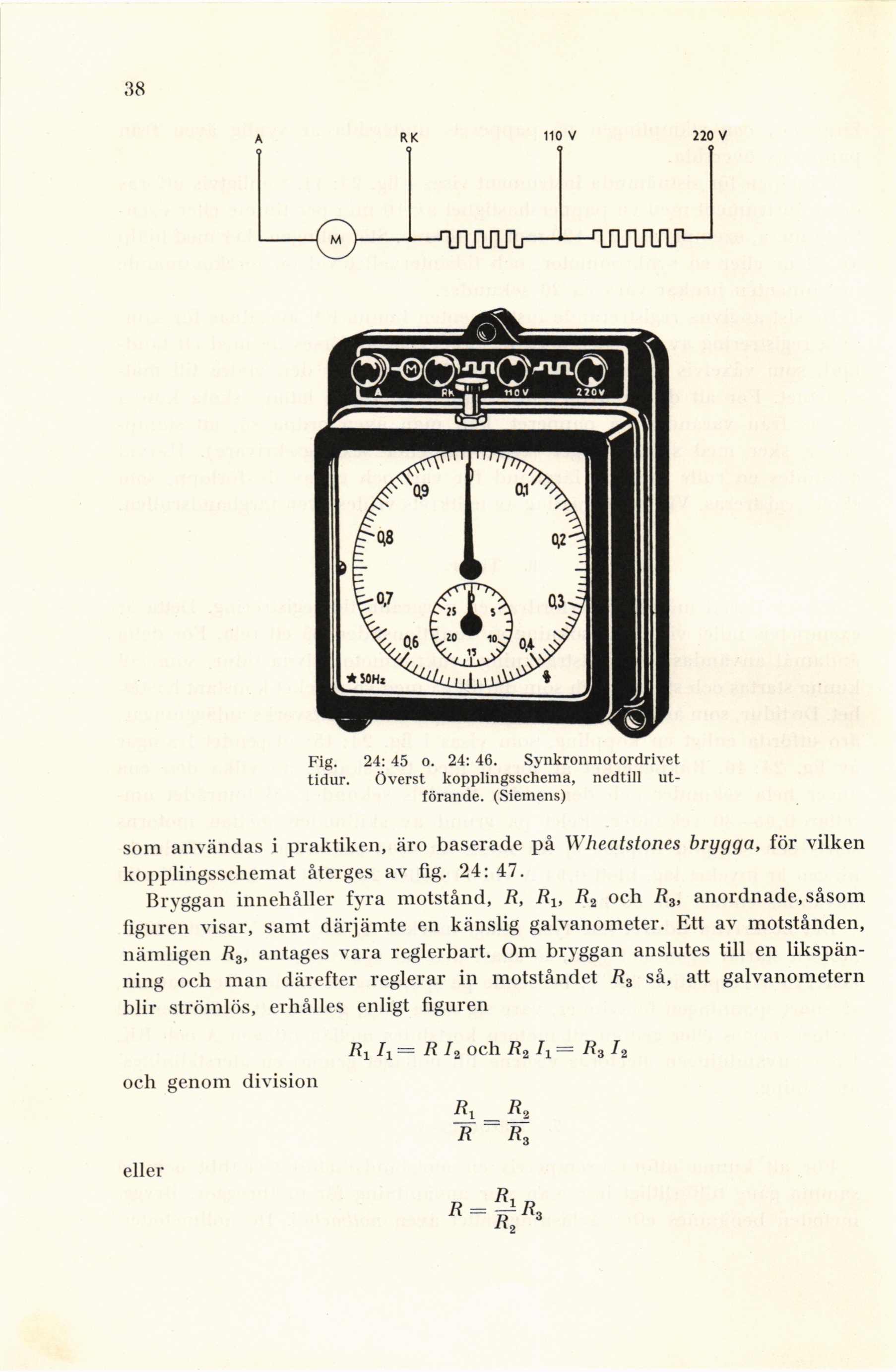

Fig. 24: 45 o. 24: 46. Synkronmotordrivet
tidur. överst kopplingsschema, nedtill
utförande. (Siemens)
som användas i praktiken, äro baserade på Wheatstones brygga, för vilken
kopplingsschemat återges av fig. 24: 47.
Bryggan innehåller fyra motstånd, R, Rlt R2 och R3, anordnade, såsom
figuren visar, samt därjämte en känslig galvanometer. Ett av motstånden,
nämligen R3, antages vara reglerbart. Om bryggan anslutes till en
likspänning och man därefter reglerar in motståndet R3 så, att galvanometern
blir strömlös, erhålles enligt figuren
R1 71= R /2 och R2 7x= R3 I2
och genom division
Rl=R2
R R3
eller
