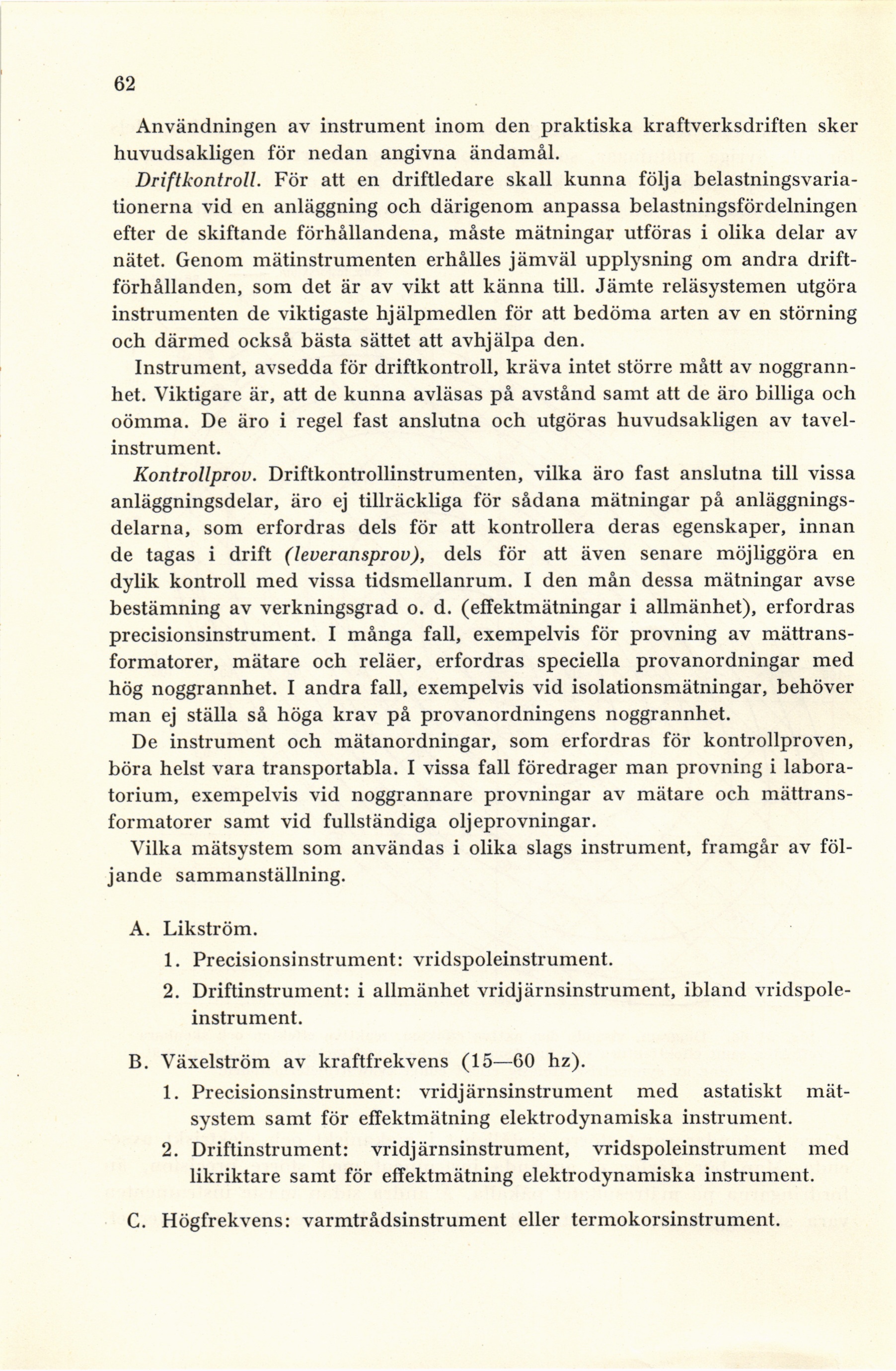

62
Användningen av instrument inom den praktiska kraftverksdriften sker
huvudsakligen för nedan angivna ändamål.
Driftkontroll. För att en driftledare skall kunna följa
belastningsvariationerna vid en anläggning och därigenom anpassa belastningsfördelningen
efter de skiftande förhållandena, måste mätningar utföras i olika delar av
nätet. Genom mätinstrumenten erhålles jämväl upplysning om andra
driftförhållanden, som det är av vikt att känna till. Jämte reläsystemen utgöra
instrumenten de viktigaste hjälpmedlen för att bedöma arten av en störning
och därmed också bästa sättet att avhjälpa den.
Instrument, avsedda för driftkontroll, kräva intet större mått av
noggrannhet. Viktigare är, att de kunna avläsas på avstånd samt att de äro billiga och
oömma. De äro i regel fast anslutna och utgöras huvudsakligen av
tavel-instrument.
Kontrollprov. Driftkontrollinstrumenten, vilka äro fast anslutna till vissa
anläggningsdelar, äro ej tillräckliga för sådana mätningar på
anläggningsdelarna, som erfordras dels för att kontrollera deras egenskaper, innan
de tagas i drift (leveransprov), dels för att även senare möjliggöra en
dylik kontroll med vissa tidsmellanrum. I den mån dessa mätningar avse
bestämning av verkningsgrad o. d. (effektmätningar i allmänhet), erfordras
precisionsinstrument. I många fall, exempelvis för provning av
mättransformatorer, mätare och reläer, erfordras speciella provanordningar med
hög noggrannhet. I andra fall, exempelvis vid isolationsmätningar, behöver
man ej ställa så höga krav på provanordningens noggrannhet.
De instrument och mätanordningar, som erfordras för kontrollproven,
böra helst vara transportabla. I vissa fall föredrager man provning i
laboratorium, exempelvis vid noggrannare provningar av mätare och
mättransformatorer samt vid fullständiga oljeprovningar.
Vilka mätsystem som användas i olika slags instrument, framgår av
följande sammanställning.
A. Likström.
1. Precisionsinstrument: vridspoleinstrument.
2. Driftinstrument: i allmänhet vridjärnsinstrument, ibland
vridspoleinstrument.
B. Växelström av kraftfrekvens (15—60 hz).
1. Precisionsinstrument: vridjärnsinstrument med astatiskt
mätsystem samt för eflfektmätning elektrodynamiska instrument.
2. Driftinstrument: vridjärnsinstrument, vridspoleinstrument med
likriktare samt för effektmätning elektrodynamiska instrument.
C. Högfrekvens: varmtrådsinstrument eller termokorsinstrument.
