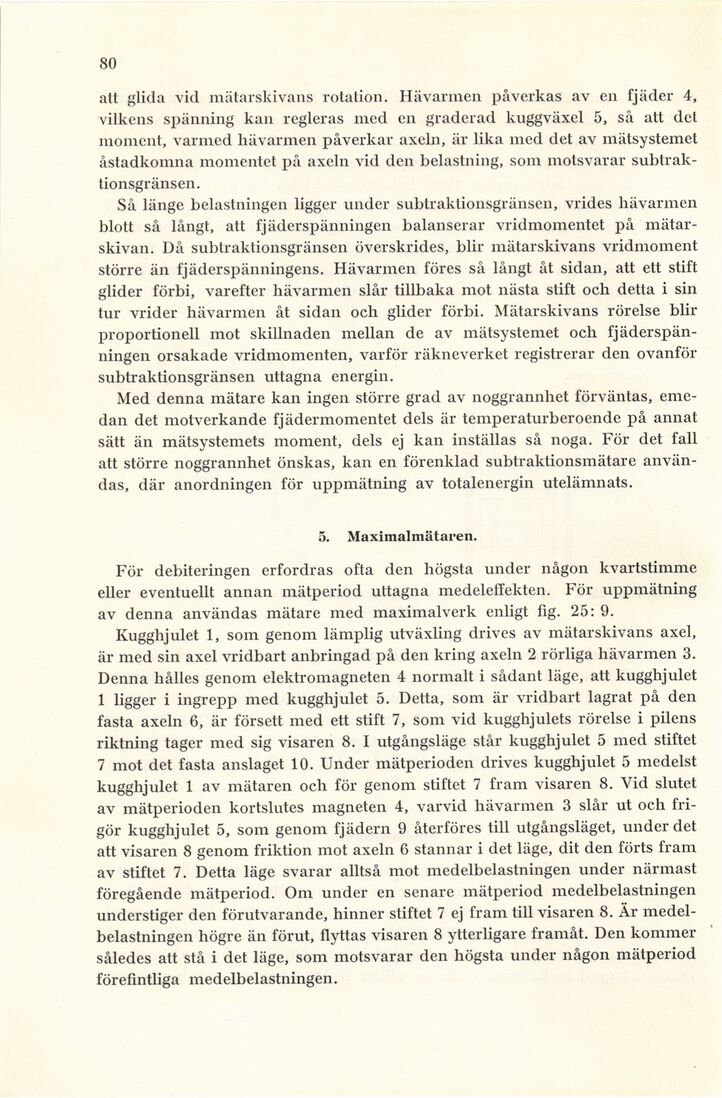

80
att glida vid mätarskivans rotation. Hävarmen påverkas av en fjäder 4,
vilkens spänning kan regleras med en graderad kuggväxel 5, så att det
moment, varmed hävarmen påverkar axeln, är lika med det av mätsystemet
åstadkomna momentet på axeln vid den belastning, som motsvarar
subtraktionsgränsen.
Så länge belastningen ligger under subtraktionsgränsen, vrides hävarmen
blott så långt, att fjäderspänningen balanserar vridmomentet på
mätar-skivan. Då sublraktionsgränsen överskrides, blir mätarskivans vridmoment
större än fjäderspänningens. Hävarmen föres så långt åt sidan, att ett stift
glider förbi, varefter hävarmen slår tillbaka mot nästa stift och detta i sin
tur vrider hävarmen åt sidan och glider förbi. Mätarskivans rörelse blir
proportionell mot skillnaden mellan de av mätsystemet och
fjäderspän-ningen orsakade vridmomenten, varför räkneverket registrerar den ovanför
subtraktionsgränsen uttagna energin.
Med denna mätare kan ingen större grad av noggrannhet förväntas,
emedan det motverkande fjädermomentet dels är temperaturberoende på annat
sätt än mätsystemets moment, dels ej kan inställas så noga. För det fall
att större noggrannhet önskas, kan en förenklad subtraktionsmätare
användas, där anordningen för uppmätning av totalenergin utelämnats.
5. Maximalmätaren.
För debiteringen erfordras ofta den högsta under någon kvartstimme
eller eventuellt annan mätperiod uttagna medeleffekten. För uppmätning
av denna användas mätare med maximalverk enligt fig. 25: 9.
Kugghjulet 1, som genom lämplig utväxling drives av mätarskivans axel,
är med sin axel vridbart anbringad på den kring axeln 2 rörliga hävarmen 3.
Denna hålles genom elektromagneten 4 normalt i sådant läge, att kugghjulet
1 ligger i ingrepp med kugghjulet 5. Detta, som är vridbart lagrat på den
fasta axeln 6, är försett med ett stift 7, som vid kugghjulets rörelse i pilens
riktning tager med sig visaren 8. I utgångsläge står kugghjulet 5 med stiftet
7 mot det fasta anslaget 10. Under mätperioden drives kugghjulet 5 medelst
kugghjulet 1 av mätaren och för genom stiftet 7 fram visaren 8. Vid slutet
av mätperioden kortslutes magneten 4, varvid hävarmen 3 slår ut och
frigör kugghjulet 5, som genom fjädern 9 återföres till utgångsläget, under det
att visaren 8 genom friktion mot axeln 6 stannar i det läge, dit den förts fram
av stiftet 7. Detta läge svarar alltså mot medelbelastningen under närmast
föregående mätperiod. Om under en senare mätperiod medelbelastningen
understiger den förutvarande, hinner stiftet 7 ej fram till visaren 8. Är
medelbelastningen högre än förut, flyttas visaren 8 ytterligare framåt. Den kommer
således att stå i det läge, som motsvarar den högsta under någon mätperiod
förefintliga medelbelastningen.
