100
genom ena kanten av en aluminiumskiva b sänder ett fält vinkelrätt mot
skivan. Den ena hälften av fältet är avskärmad medelst en kortsluten
lindning i magnetens polyta. Genom magnetflödets variationer alstras en
cirkulationsström såväl i skivan som i den kortslutna lindningen. Strömmarna
få samma rotationsriktning, men enär strömbanorna bli förskjutna, komma
de att attrahera varandra, så att aluminiumskivan strävar att rotera i den

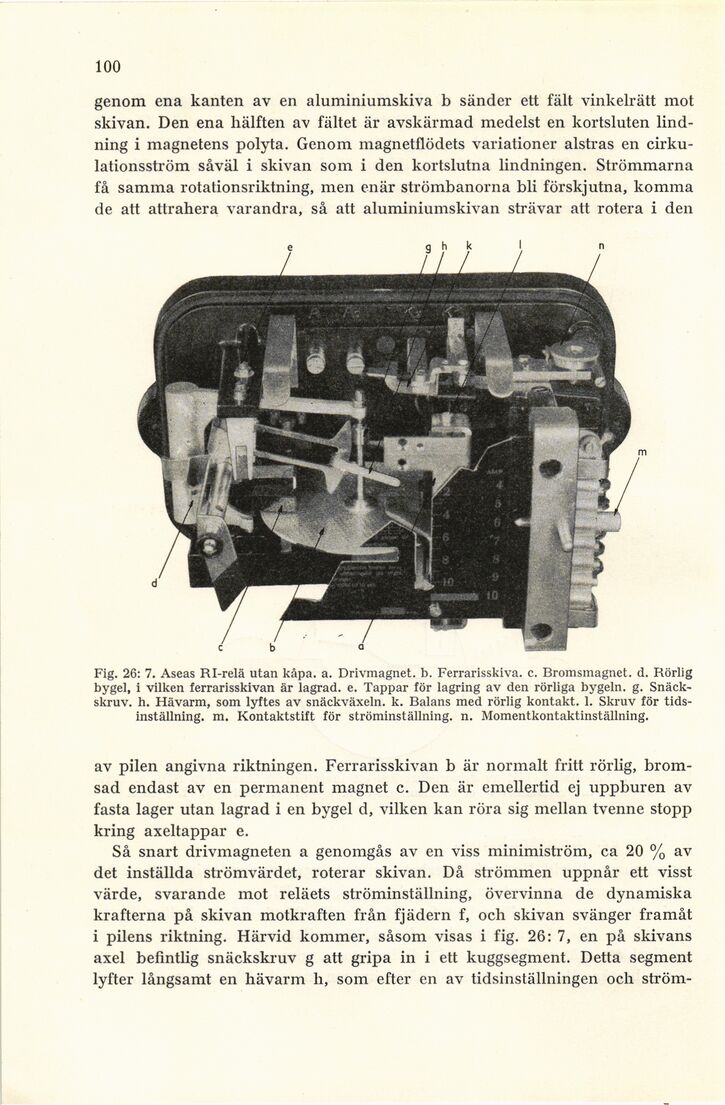

Fig. 26: 7. Aseas Rl-relä utan kåpa. a. Drivmagnet. b. Ferrarisskiva. c. Bromsmagnet. d. Rörlig
bygel, i vilken ferrarisskivan är lagrad, e. Tappar för lagring av den rörliga bygeln, g.
Snäck-skruv. h. Hävarm, som lyftes av snäckväxeln. k. Balans med rörlig kontakt. 1. Skruv för
tidsinställning. m. Kontaktstift för ströminställning, n. Momentkontaktinställning.
av pilen angivna riktningen. Ferrarisskivan b är normalt fritt rörlig,
bromsad endast av en permanent magnet c. Den är emellertid ej uppburen av
fasta lager utan lagrad i en bygel d, vilken kan röra sig mellan tvenne stopp
kring axeltappar e.
Så snart drivmagneten a genomgås av en viss minimiström, ca 20 % av
det inställda strömvärdet, roterar skivan. Då strömmen uppnår ett visst
värde, svarande mot reläets ströminställning, övervinna de dynamiska
krafterna på skivan motkraften från fjädern f, och skivan svänger framåt
i pilens riktning. Härvid kommer, såsom visas i fig. 26: 7, en på skivans
axel befintlig snäckskruv g att gripa in i ett kuggsegment. Detta segment
lyfter långsamt en hävarm h, som efter en av tidsinställningen och ström-
