107
dessa relätyper förekomma även i en hel del andra, i fortsättningen beskrivna
reläkopplingar, lämnas här en mera ingående beskrivning av deras
konstruktion.
Aseas RMJ-relä är ett rent elektromagnetiskt strömrelä, dvs. det består
i princip av en elektromagnet för växelström eller likström. När strömmen
genom reläet når en viss storlek, drar magneten till sig ett ankare, varigenom
reläkontakten slutes. Konstruktionen framgår av fig. 26: 17.

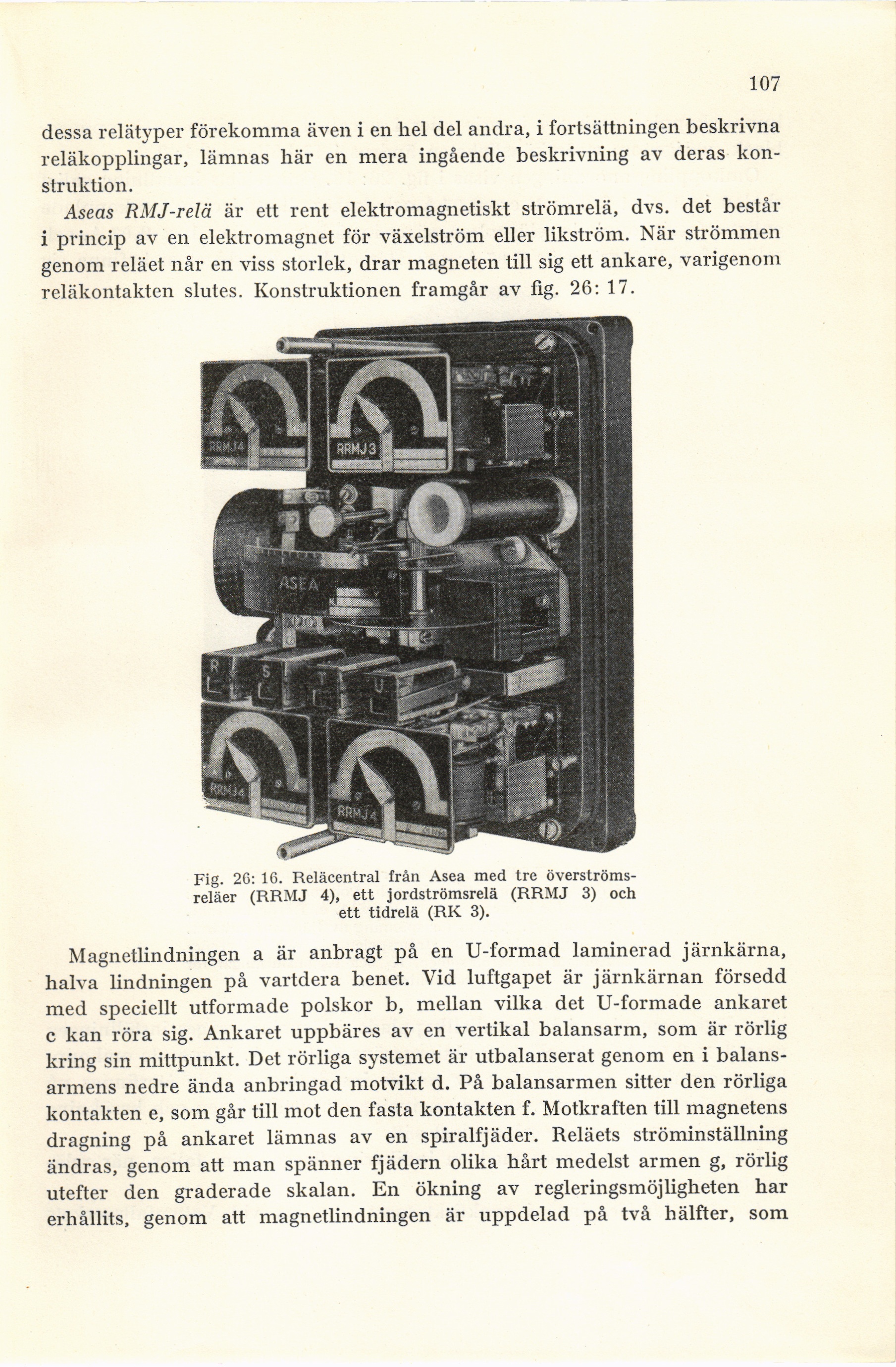

Fig. 20: 16. Reläcentral från Asea med tre
överströms-reläer (RRMJ 4), ett jordströmsrelä (RRMJ 3) och
ett tidrelä (RK 3).
Magnetlindningen a är anbragt på en U-formad laminerad järnkärna,
halva lindningen på vartdera benet. Vid luftgapet är järnkärnan försedd
med speciellt utformade polskor b, mellan vilka det U-formade ankaret
c kan röra sig. Ankaret uppbäres av en vertikal balansarm, som är rörlig
kring sin mittpunkt. Det rörliga systemet är utbalanserat genom en i
balansarmens nedre ända anbringad motvikt d. På balansarmen sitter den rörliga
kontakten e, som går till mot den fasta kontakten f. Motkraften till magnetens
dragning på ankaret lämnas av en spiralfjäder. Reläets ströminställning
ändras, genom att man spänner fjädern olika hårt medelst armen g, rörlig
utefter den graderade skalan. En ökning av regleringsmöjligheten har
erhållits, genom att magnetlindningen är uppdelad på två hälfter, som
