146
mätfel införes en korrektion med hjälp av mellanströmtransformalorn, så
att mätorganens strömspolar matas med en ström, i vilken fasströmmarna
ingå i sådana proportioner, att impedansmätningen blir exakt riktig med
det antagandet, att jordens impedans är jämnt hälften av fasimpedansen
samt att strömmen i den tredje fasen är noll. En framställning av
strömförhållandena och en beräkning av den utav reläet mätta impedansen
gives i fig. 26: 53.
Det visar sig, att den önskade selektiviteten uppnås genom det använda
omkopplingssättet, i det att samtliga reläer i nätet mäta till ett och samma
Vid reläet erhålles
alltså blir
Om
blir
och
EItO — IRZa+ ’o Zj
’» = ’« + IS
v ko =ir(za + zj)+ lszj
zj = o,5Za
Em = (1,«/„ + 0,5 zs)
J/i0
= 2Z„
0,75 In + 0,25 Is

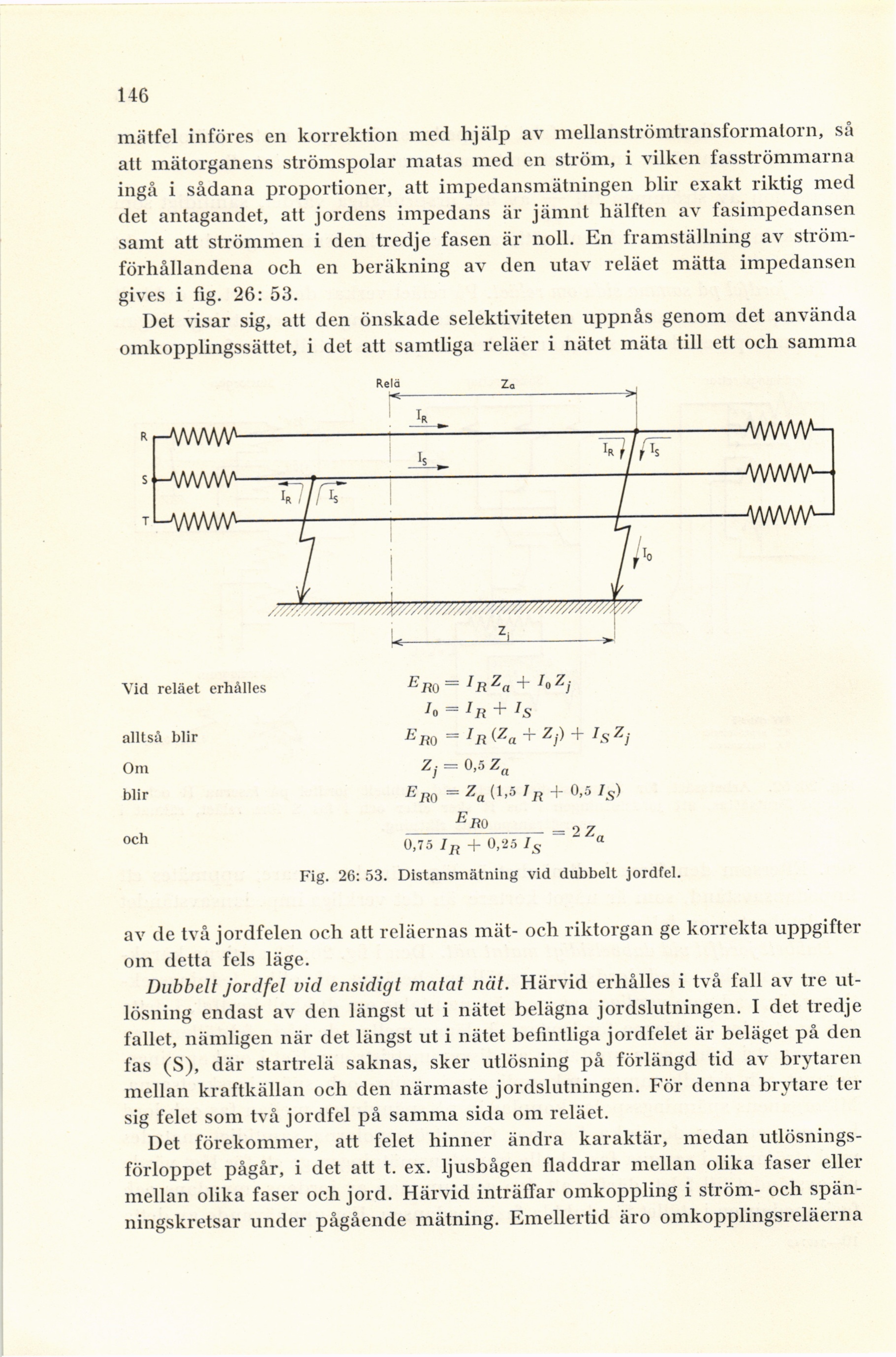

Fig. 26: 53. Distansmätning vid dubbelt jordfel.
av de två jordfelen och att reläernas mät- och riktorgan ge korrekta uppgifter
om detta fels läge.
Dubbelt jord fel vid ensidigt matat nät. Härvid erhålles i två fall av tre
utlösning endast av den längst ut i nätet belägna jordslutningen. I det tredje
fallet, nämligen när det längst ut i nätet befintliga jordfelet är beläget på den
fas (S), där startrelä saknas, sker utlösning på förlängd tid av brytaren
mellan kraftkällan och den närmaste jordslutningen. För denna brytare ter
sig felet som två jordfel på samma sida om reläet.
Det förekommer, att felet hinner ändra karaktär, medan
utlösningsförloppet pågår, i det att t. ex. ljusbågen fladdrar mellan olika faser eller
mellan olika faser och jord. Härvid inträffar omkoppling i ström- och
spänningskretsar under pågående mätning. Emellertid äro omkopplingsreläerna
