165

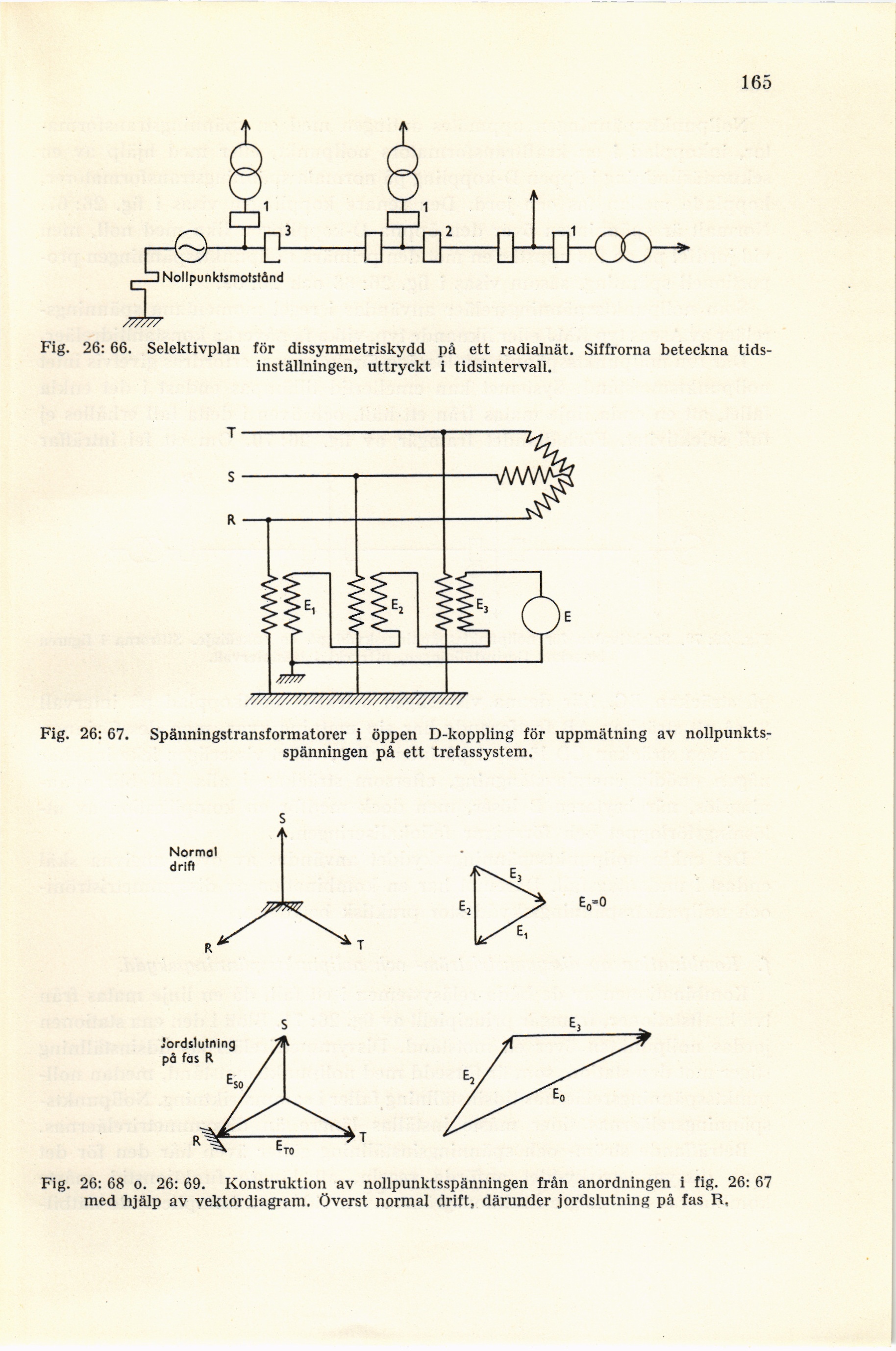

Fig. 26: 66. Selektivplan för dissymmetriskydd på ett radialnät. Siffrorna beteckna
tids-inställningen, uttryckt i tidsintervall.
Fig. 26: 67. Spänningstransformatorer i öppen D-koppling för uppmätning av
nollpunktsspänningen på ett trefassystem.
Fig. 26: 68 o. 26: 69. Konstruktion av nollpunktsspänningen från anordningen i fig. 26: 67
med hjälp av vektordiagram. Överst normal drift, därunder jordslutning på fas R,
