167
der kan man i många fall genom kombination av dissymmetri- och
nollpunkts-spänningsreläer erhålla en åtminstone i praktiken tillräcklig selektivitet.

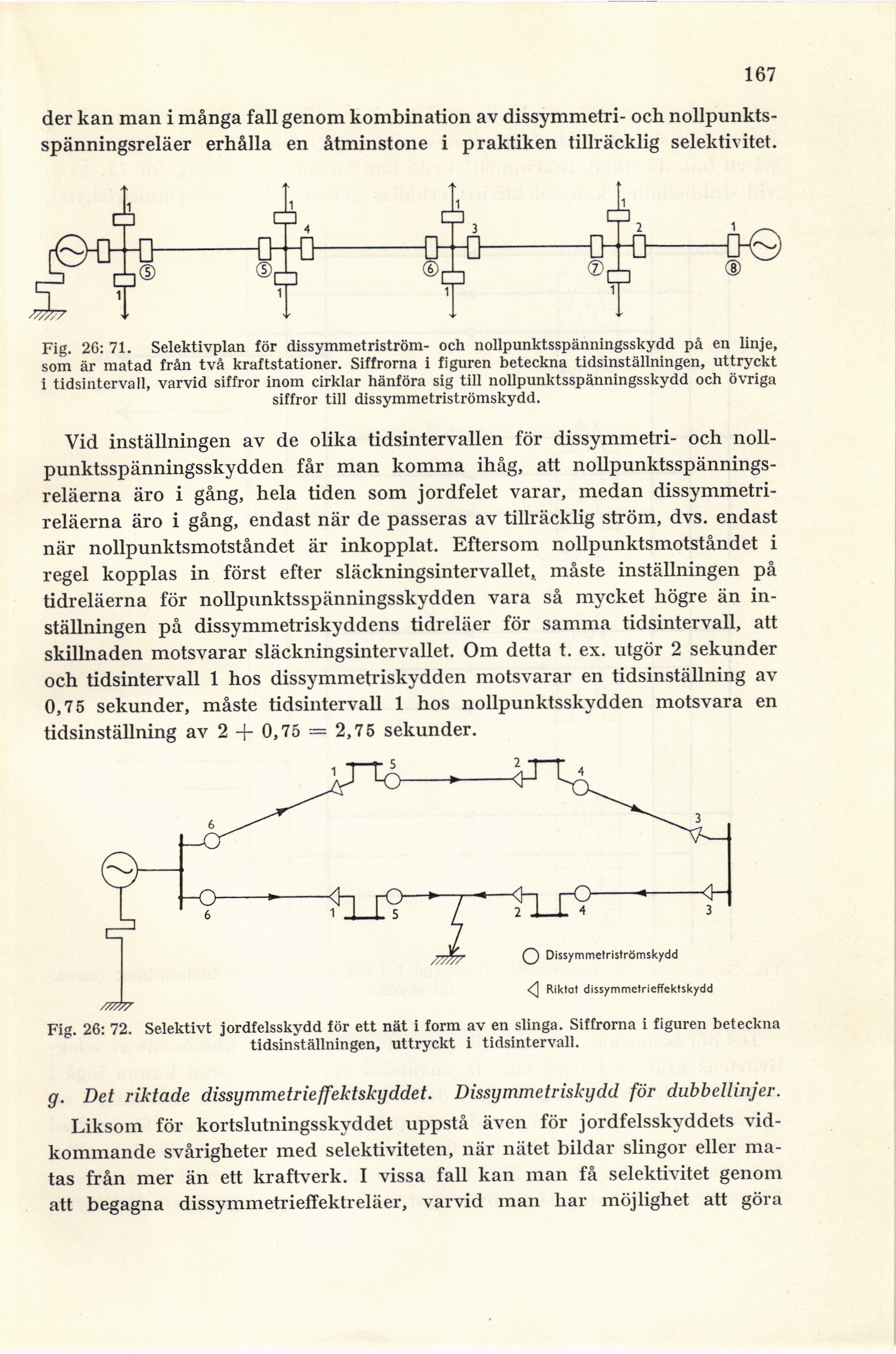

Fig. 26: 71. Selektivplan för dissymmetriström- och nollpunktsspänningsskydd på en linje,
som är matad från två kraftstationer. Siffrorna i figuren beteckna tidsinställningen, uttryckt
i tidsintervall, varvid siffror inom cirklar hänföra sig till nollpunktsspänningsskydd och övriga
siffror till dissymmetriströmskydd.
Vid inställningen av de olika tidsintervallen för dissymmetri- och
noll-punktsspänningsskydden får man komma ihåg, att
nollpunktsspännings-reläerna äro i gång, hela tiden som jordfelet varar, medan
dissymmetri-reläerna äro i gång, endast när de passeras av tillräcklig ström, dvs. endast
när nollpunktsmotståndet är inkopplat. Eftersom nollpunktsmotståndet i
regel kopplas in först efter släckningsintervallet,. måste inställningen på
tidreläerna för nollpunktsspänningsskydden vara så mycket högre än
inställningen på dissymmetriskyddens tidreläer för samma tidsintervall, att
skillnaden motsvarar släckningsintervallet. Om detta t. ex. utgör 2 sekunder
och tidsintervall 1 hos dissymmetriskydden motsvarar en tidsinställning av
0,75 sekunder, måste tidsintervall 1 hos nollpunktsskydden motsvara en
tidsinställning av 2 + 0,75 = 2,75 sekunder.
Fig. 26: 72. Selektivt jordfelsskydd för ett nät i form av en slinga. Siffrorna i figuren beteckna
tidsinställningen, uttryckt i tidsintervall.
g. Det riktade dissymmetrieffektskyddet. Dissymmetriskydd för dubbellinjer.
Liksom för kortslutningsskyddet uppstå även för jordfelsskyddets
vidkommande svårigheter med selektiviteten, när nätet bildar slingor eller
matas från mer än ett kraftverk. I vissa fall kan man få selektivitet genom
att begagna dissymmetrieffektreläer, varvid man har möjlighet att göra
