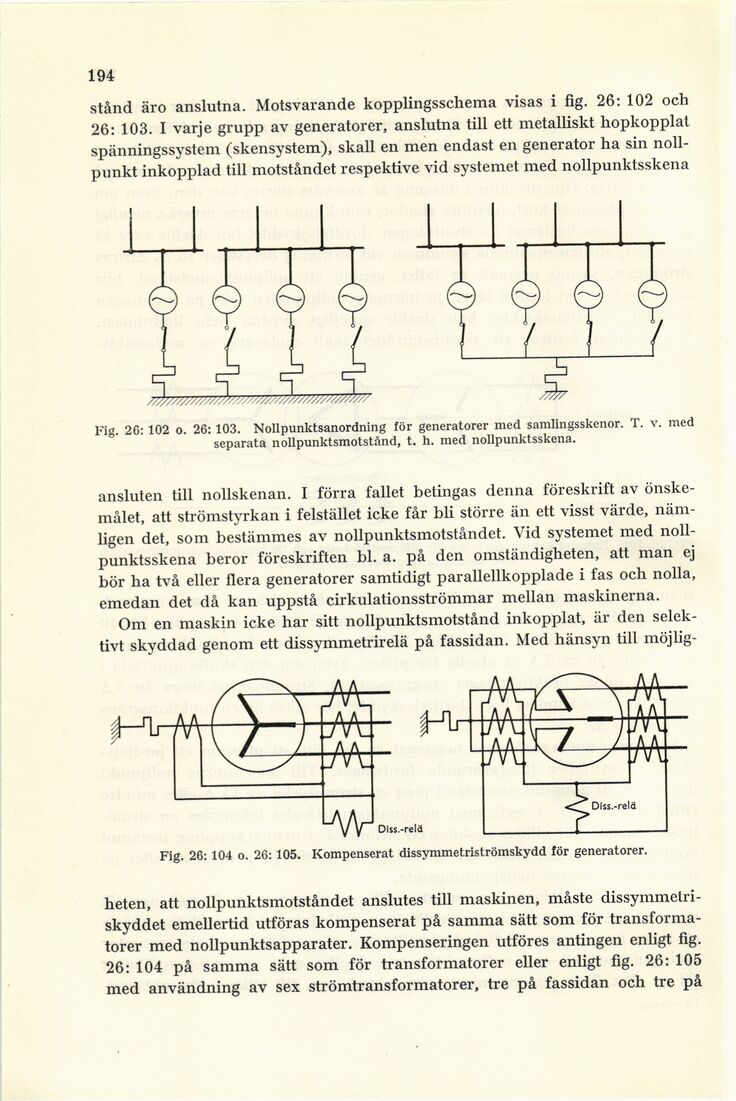

stånd äro anslutna. Motsvarande kopplingsschema visas i fig. 26: 102 och
26: 103. I varje grupp av generatorer, anslutna till ett metalliskt hopkopplat
spänningssystem (skensystem), skall en men endast en generator ha sin
nollpunkt inkopplad till motståndet respektive vid systemet med nollpunktsskena
Fig. 26: 102 o. 26: 103. Nollpunktsanordning för generatorer med samlingsskenor. T. v. med
separata nollpunktsmotstånd, t. h. med nollpunktsskena.
ansluten till nollskenan. I förra fallet betingas denna föreskrift av
önskemålet, att strömstyrkan i felstället icke får bli större än ett visst värde,
nämligen det, som bestämmes av nollpunktsmotståndet. Vid systemet med
nollpunktsskena beror föreskriften bl. a. på den omständigheten, att man ej
bör ha två eller flera generatorer samtidigt parallellkopplade i fas och nolla,
emedan det då kan uppstå cirkulationsströmmar mellan maskinerna.
Om en maskin icke har sitt nollpunktsmotstånd inkopplat, är den
selektivt skyddad genom ett dissymmetrirelä på fassidan. Med hänsyn till möjlig-
Fig. 26: 104 o. 26: 105. Kompenserat dissymmetriströmskydd för generatorer.
heten, att nollpunktsmotståndet anslutes till maskinen, måste
dissymmetri-skyddet emellertid utföras kompenserat på samma sätt som för
transformatorer med nollpunktsapparater. Kompenseringen utföres antingen enligt fig.
26: 104 på samma sätt som för transformatorer eller enligt fig. 26: 105
med användning av sex strömtransformatorer, tre på fassidan och tre på
