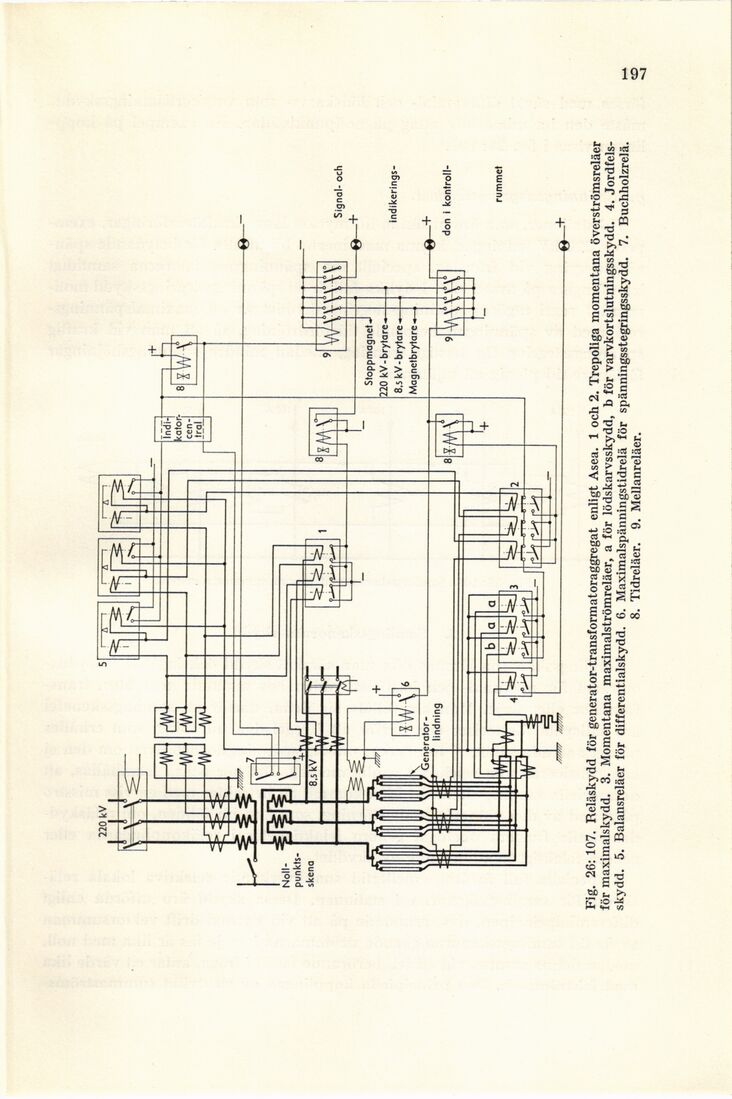

Fig. 26: 107. Reläskydd för generator-transformatoraggregat enligt Asea. 1 och 2. Trepoliga momentana överströmsreläer
för maximalskydd. 3. Momentana maximalströmreläer, a för lödskarvsskydd, b för varvkortslutningsskydd. 4.
Jordfels-skydd. 5. Balansreläer för differentialskydd. 6. Maximalspänningstidrelä för spänningsstegringsskydd. 7. Buchholzrelä.
8. Tidreläer. 9. Mellanreläer.
