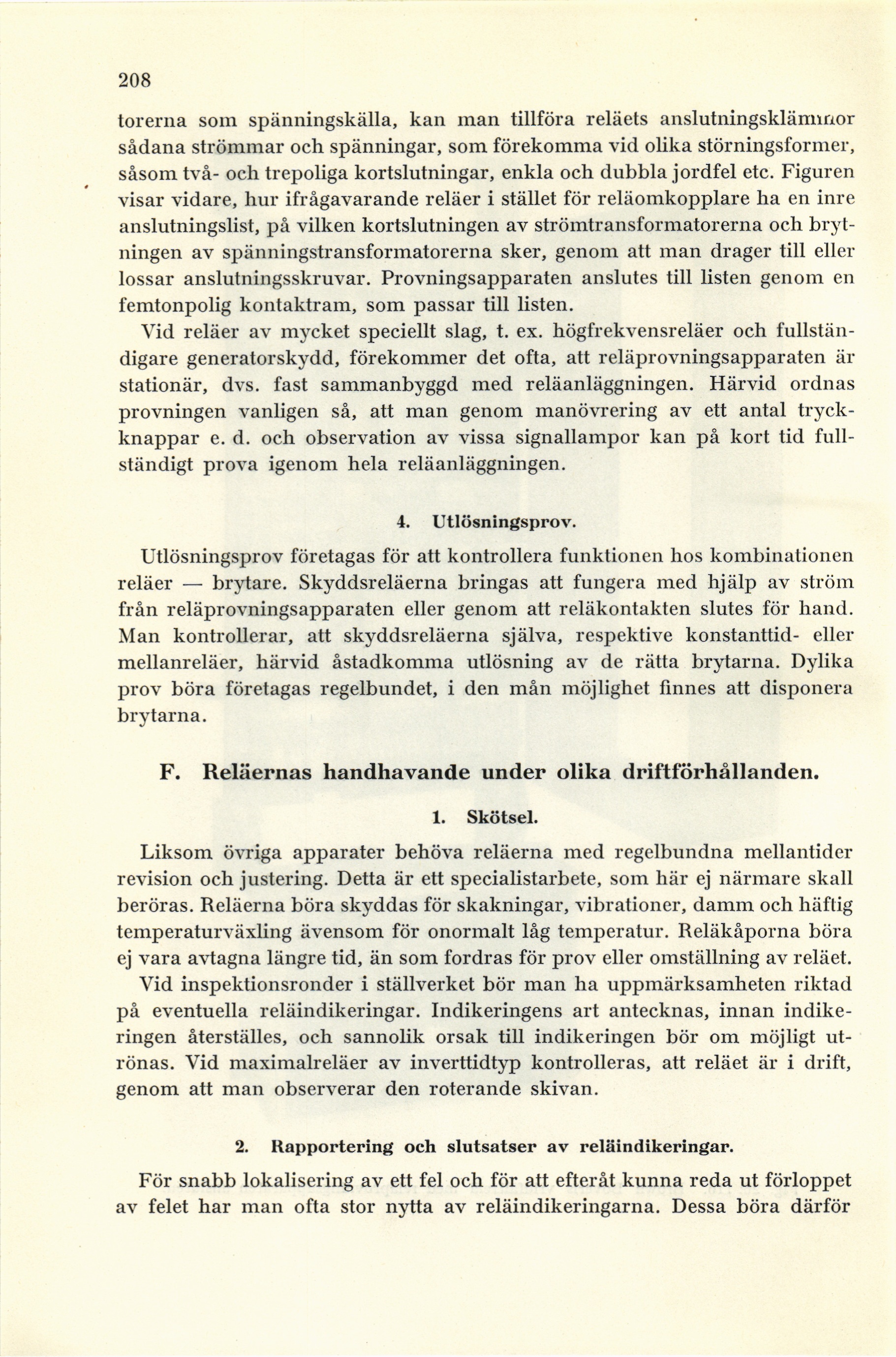

208
torerna som spänningskälla, kan man tillföra reläets anslutningsklämmor
sådana strömmar och spänningar, som förekomma vid olika störningsformer,
såsom två- och trepoliga kortslutningar, enkla och dubbla jordfel etc. Figuren
visar vidare, hur ifrågavarande reläer i stället för reläomkopplare ha en inre
anslutningslist, på vilken kortslutningen av strömtransformatorerna och
brytningen av spänningstransformatorerna sker, genom att man drager till eller
lossar anslutningsskruvar. Provningsapparaten anslutes till listen genom en
femtonpolig kontaktram, som passar till listen.
Vid reläer av mycket speciellt slag, t. ex. högfrekvensreläer och
fullständigare generatorskydd, förekommer det ofta, att reläprovningsapparaten är
stationär, dvs. fast sammanbyggd med reläanläggningen. Härvid ordnas
provningen vanligen så, att man genom manövrering av ett antal
tryckknappar e. d. och observation av vissa signallampor kan på kort tid
fullständigt prova igenom hela reläanläggningen.
4. Utlösningsprov.
Utlösningsprov företagas för att kontrollera funktionen hos kombinationen
reläer — brytare. Skyddsreläerna bringas att fungera med hjälp av ström
från reläprovningsapparaten eller genom att reläkontakten slutes för hand.
Man kontrollerar, att skyddsreläerna själva, respektive konstanttid- eller
mellanreläer, härvid åstadkomma utlösning av de rätta brytarna. Dylika
prov böra företagas regelbundet, i den mån möjlighet finnes att disponera
brytarna.
F. Reläernas handhavande under olika driftförhållanden.
1. Skötsel.
Liksom övriga apparater behöva reläerna med regelbundna mellantider
revision och justering. Detta är ett specialistarbete, som här ej närmare skall
beröras. Reläerna böra skyddas för skakningar, vibrationer, damm och häftig
temperaturväxling ävensom för onormalt låg temperatur. Reläkåporna böra
ej vara avtagna längre tid, än som fordras för prov eller omställning av reläet.
Vid inspektionsronder i ställverket bör man ha uppmärksamheten riktad
på eventuella reläindikeringar. Indikeringens art antecknas, innan
indikeringen återställes, och sannolik orsak till indikeringen bör om möjligt
utrönas. Vid maximalreläer av inverttidtyp kontrolleras, att reläet är i drift,
genom att man observerar den roterande skivan.
2. Rapportering och slutsatser av reläindikeringar.
För snabb lokalisering av ett fel och för att efteråt kunna reda ut förloppet
av felet har man ofta stor nytta av reläindikeringarna. Dessa böra därför
