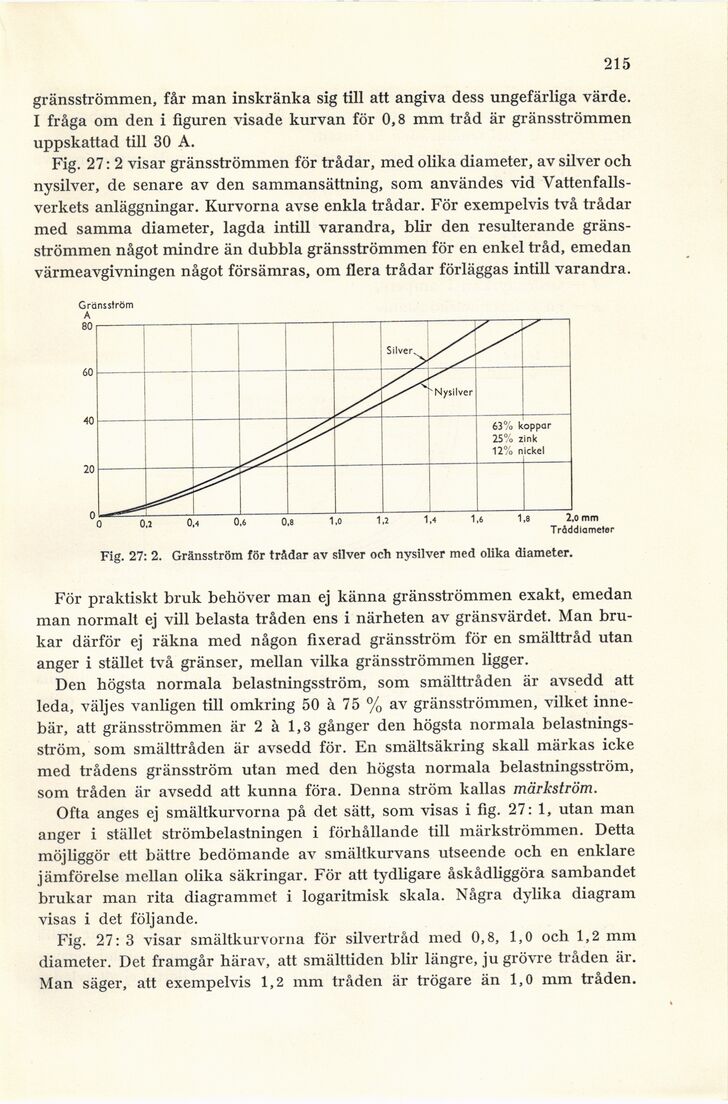

215
gränsströmmen, får man inskränka sig till att angiva dess ungefärliga värde.
I fråga om den i figuren visade kurvan för 0,8 mm tråd är gränsströmmen
uppskattad till 30 A.
Fig. 27: 2 visar gränsströmmen för trådar, med olika diameter, av silver och
nysilver, de senare av den sammansättning, som användes vid
Vattenfallsverkets anläggningar. Kurvorna avse enkla trådar. För exempelvis två trådar
med samma diameter, lagda intill varandra, blir den resulterande
gränsströmmen något mindre än dubbla gränsströmmen för en enkel tråd, emedan
värmeavgivningen något försämras, om flera trådar förläggas intill varandra.
Fig. 27: 2. Gränsström för trådar av silver och nysilver med olika diameter.
För praktiskt bruk behöver man ej känna gränsströmmen exakt, emedan
man normalt ej vill belasta tråden ens i närheten av gränsvärdet. Man
brukar därför ej räkna med någon fixerad gränsström för en smälttråd utan
anger i stället två gränser, mellan vilka gränsströmmen ligger.
Den högsta normala belastningsström, som smälttråden är avsedd att
leda, väljes vanligen till omkring 50 à 75 % av gränsströmmen, vilket
innebär, att gränsströmmen är 2 à 1,3 gånger den högsta normala
belastningsström, som smälttråden är avsedd för. En smältsäkring skall märkas icke
med trådens gränsström utan med den högsta normala belastningsström,
som tråden är avsedd att kunna föra. Denna ström kallas märkström.
Ofta anges ej smältkurvorna på det sätt, som visas i fig. 27: 1, utan man
anger i stället strömbelastningen i förhållande till märkströmmen. Detta
möjliggör ett bättre bedömande av smältkurvans utseende och en enklare
jämförelse mellan olika säkringar. För att tydligare åskådliggöra sambandet
brukar man rita diagrammet i logaritmisk skala. Några dylika diagram
visas i det följande.
Fig. 27: 3 visar smältkurvorna för silvertråd med 0,8, 1,0 och 1,2 mm
diameter. Det framgår härav, att smälttiden blir längre, ju grövre tråden är.
Man säger, att exempelvis 1,2 mm tråden är trögare än 1,0 mm tråden.
