221
vilken de äro fastpressade och fastlödda. En av trådarna går genom ett hål
i locket till ett avbrottsmärke. Detta utgöres av en liten metallbricka, som,
när tråden är avsmält, av en fjäder kastas ut från locket. Genom ett med
glasfönster försett hål i tillhörande propphuv kan man därför konstatera,
om proppen är sönder, utan att den behöver tagas ut. Smältrummet i proppen
är täckt av asbestbrickor och fyllt med ett tätt sammanpackat pulver,
bestående av talk, smärgelsand, marmormjöl e. d., som har till uppgift att minska
ljusbågens verkningar.
Proppen insättes i en propphuv, som skruvas fast i en sockel enligt fig.
27: 6. Sockeln är försedd med en passdel, vars inre diameter är avpassad

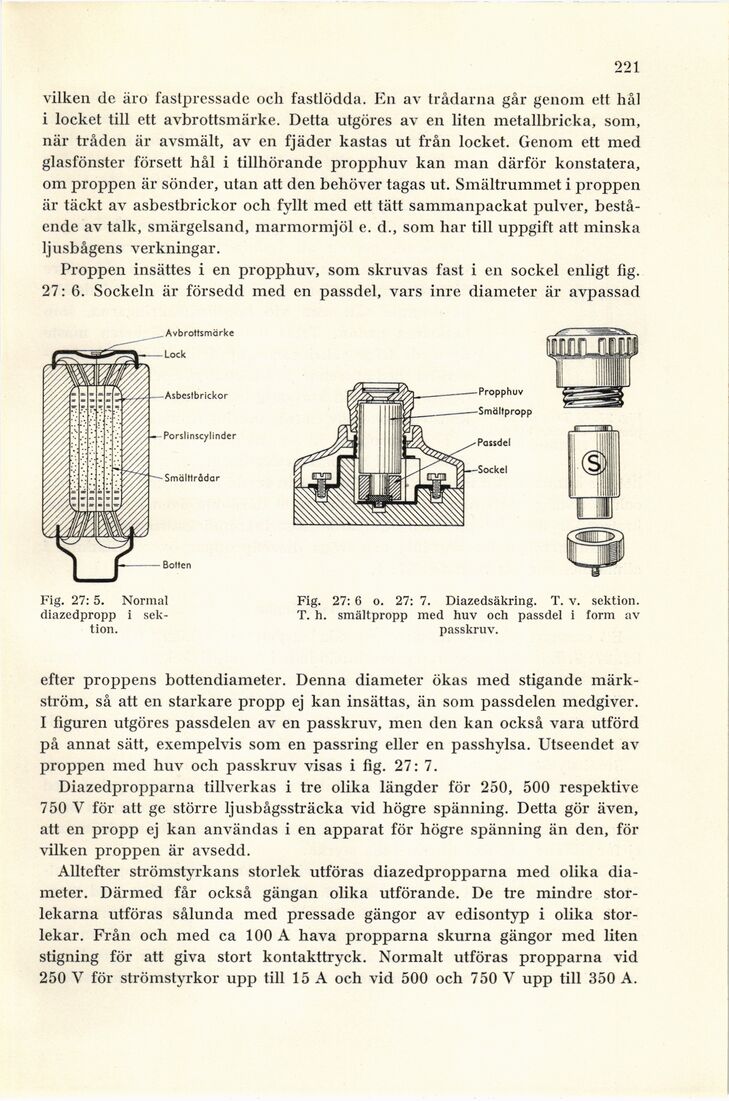

Fig. 27: 5. Normal
diazedpropp i
sektion.
Fig. 27: 6 o. 27: 7. Diazedsäkring. T. v. sektion.
T. h. smältpropp med huv och passdel i form av
passkruv.
efter proppens bottendiameter. Denna diameter ökas med stigande
märkström, så att en starkare propp ej kan insättas, än som passdelen medgiver.
I figuren utgöres passdelen av en passkruv, men den kan också vara utförd
på annat sätt, exempelvis som en passring eller en passhylsa. Utseendet av
proppen med huv och passkruv visas i fig. 27: 7.
Diazedpropparna tillverkas i tre olika längder för 250, 500 respektive
750 V för att ge större ljusbågssträcka vid högre spänning. Detta gör även,
att en propp ej kan användas i en apparat för högre spänning än den, för
vilken proppen är avsedd.
Alltefter strömstyrkans storlek utföras diazedpropparna med olika
diameter. Därmed får också gängan olika utförande. De tre mindre
storlekarna utföras sålunda med pressade gängor av edisontyp i olika
storlekar. Från och med ca 100 A hava propparna skurna gängor med liten
stigning för att giva stort kontakttryck. Normalt utföras propparna vid
250 V för strömstyrkor upp till 15 A och vid 500 och 750 V upp till 350 A.
