225

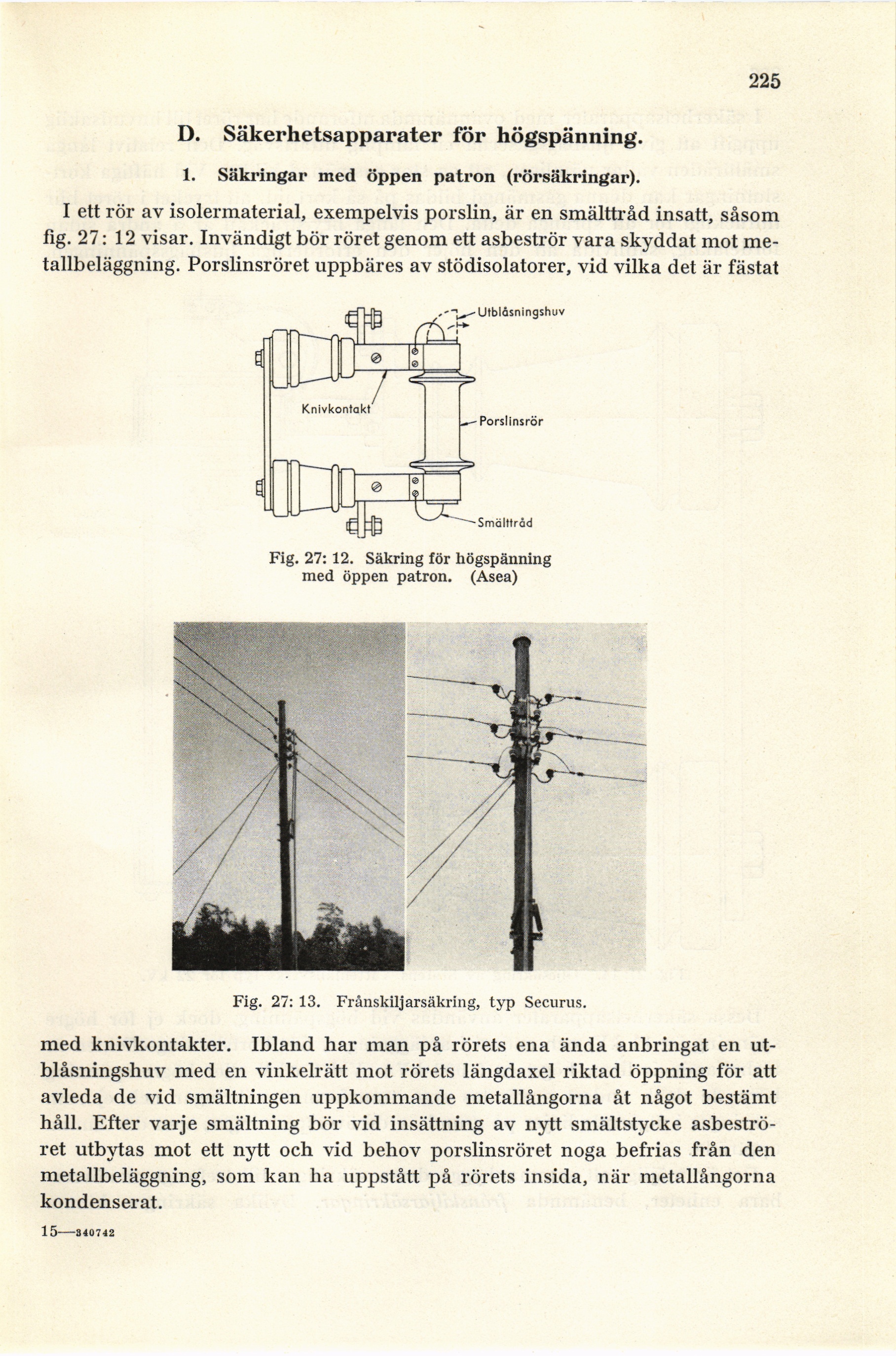

D. Säkerhetsapparater för högspänning.
1. Säkringar med öppen patron (rörsäkringar).
I ett rör av isolermaterial, exempelvis porslin, är en smälttråd insatt, såsom
fig. 27:12 visar. Invändigt bör röret genom ett asbeströr vara skyddat mot
metallbeläggning. Porslinsröret uppbäres av stödisolatorer, vid vilka det är fästat
Fig. 27: 12. Säkring för högspänning
med öppen patron. (Asea)
Fig. 27: 13. Frånskiljarsäkring, typ Securus.
med knivkontakter. Ibland har man på rörets ena ända anbringat en
ut-blåsningshuv med en vinkelrätt mot rörets längdaxel riktad öppning för att
avleda de vid smältningen uppkommande metallångorna åt något bestämt
håll. Efter varje smältning bör vid insättning av nytt smältstycke
asbeströret utbytas mot ett nytt och vid behov porslinsröret noga befrias från den
metallbeläggning, som kan ha uppstått på rörets insida, när metallångorna
kondenserat.
15-340742
