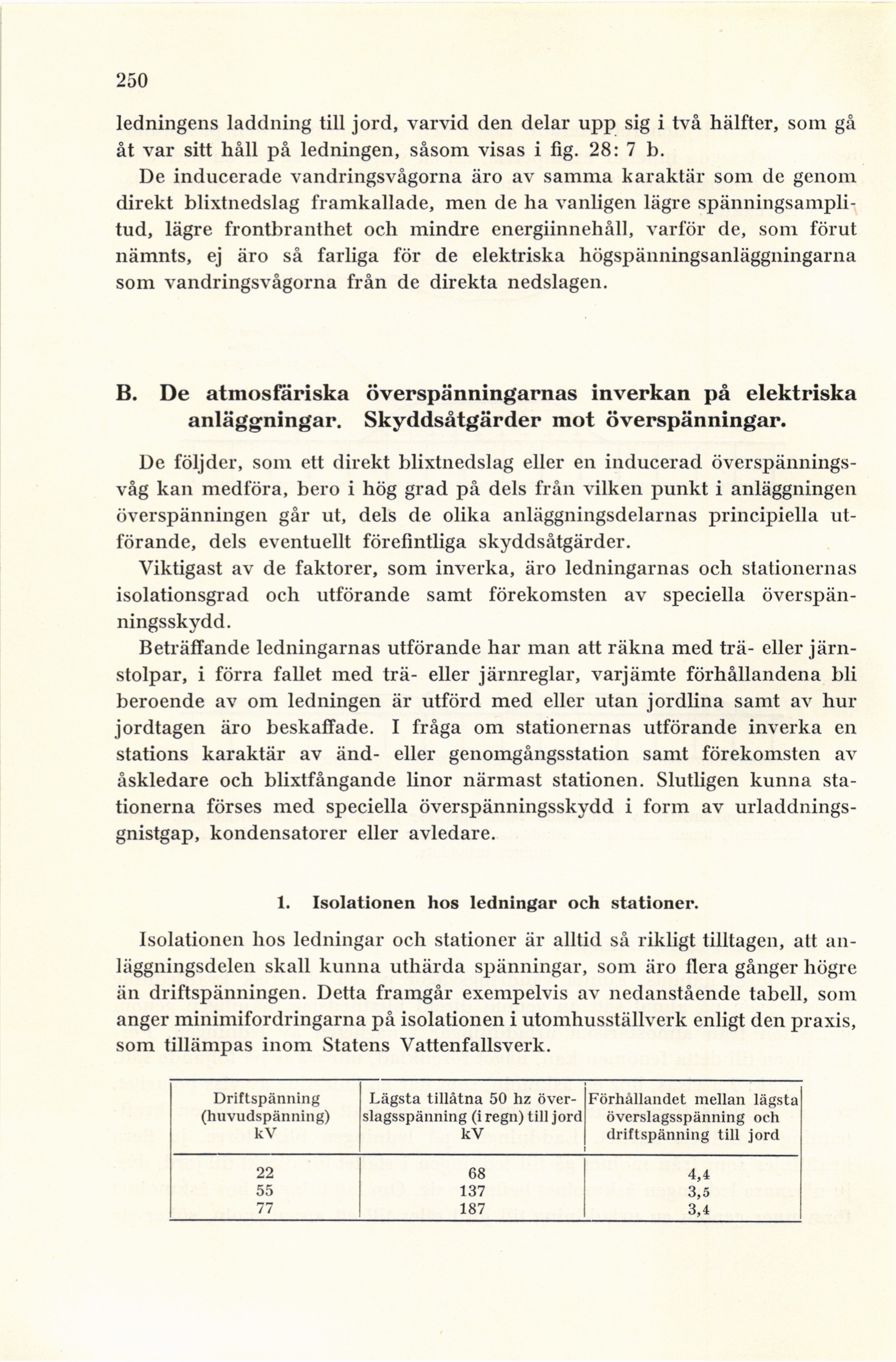

’250
ledningens laddning till jord, varvid den delar upp sig i två hälfter, som gå
åt var sitt håll på ledningen, såsom visas i fig. 28: 7 b.
De inducerade vandringsvågorna äro av samma karaktär som de genom
direkt blixtnedslag framkallade, men de ha vanligen lägre
spänningsampli-tud, lägre frontbranthet och mindre energiinnehåll, varför de, som förut
nämnts, ej äro så farliga för de elektriska högspänningsanläggningarna
som vandringsvågorna från de direkta nedslagen.
B. De atmosfäriska överspänningarnas inverkan på elektriska
anläggningar. Skyddsåtgärder mot överspänningar.
De följder, som ett direkt blixtnedslag eller en inducerad
överspänningsvåg kan medföra, bero i hög grad på dels från vilken punkt i anläggningen
överspänningen går ut, dels de olika anläggningsdelarnas principiella
utförande, dels eventuellt förefintliga skyddsåtgärder.
Viktigast av de faktorer, som inverka, äro ledningarnas och stationernas
isolationsgrad och utförande samt förekomsten av speciella
överspänningsskydd.
Beträffande ledningarnas utförande har man att räkna med trä- eller
järnstolpar, i förra fallet med trä- eller järnreglar, varjämte förhållandena bli
beroende av om ledningen är utförd med eller utan jordlina samt av hur
jordtagen äro beskaffade. I fråga om stationernas utförande inverka en
stations karaktär av änd- eller genomgångsstation samt förekomsten av
åskledare och blixtfångande linor närmast stationen. Slutligen kunna
stationerna förses med speciella överspänningsskydd i form av
urladdnings-gnistgap, kondensatorer eller avledare.
1. Isolationen hos ledningar och stationer.
Isolationen hos ledningar och stationer är alltid så rikligt tilltagen, alt
anläggningsdelen skall kunna uthärda spänningar, som äro liera gånger högre
än driftspänningen. Detta framgår exempelvis av nedanstående tabell, som
anger minimifordringarna på isolationen i utomhusställverk enligt den praxis,
som tillämpas inom Statens Vattenfallsverk.
Driftspänning (huvudspänning) kV Lägsta tillåtna 50 hz
överslagsspänning (i regn) till jord kV Förhållandet mellan lägsta överslagsspänning och driftspänning till jord
22 68 4,4
55 137 3,5
77 187 3,4
